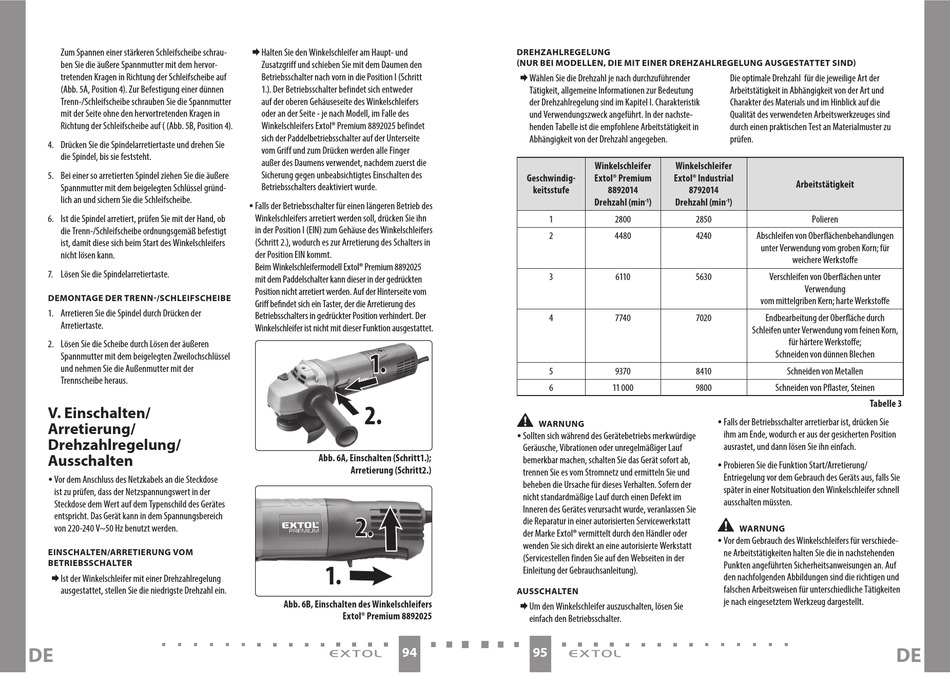

Zum Spannen einer stärkeren Schleifscheibe schrau-
ben Sie die äußere Spannmutter mit dem hervor-
tretenden Kragen in Richtung der Schleifscheibe auf
(Abb. 5A, Position 4). Zur Befestigung einer dünnen
Trenn-/Schleifscheibe schrauben Sie die Spannmutter
mit der Seite ohne den hervortretenden Kragen in
Richtung der Schleifscheibe auf ( (Abb. 5B, Position 4).
4. Drücken Sie die Spindelarretiertaste und drehen Sie
die Spindel, bis sie feststeht.
5. Bei einer so arretierten Spindel ziehen Sie die äußere
Spannmutter mit dem beigelegten Schlüssel gründ-
lich an und sichern Sie die Schleifscheibe.
6. Ist die Spindel arretiert, prüfen Sie mit der Hand, ob
die Trenn-/Schleifscheibe ordnungsgemäß befestigt
ist, damit diese sich beim Start des Winkelschleifers
nicht lösen kann.
7. Lösen Sie die Spindelarretiertaste.
DEMONTAGE DER TRENN-/SCHLEIFSCHEIBE
1. Arretieren Sie die Spindel durch Drücken der
Arretiertaste.
2. Lösen Sie die Scheibe durch Lösen der äußeren
Spannmutter mit dem beigelegten Zweilochschlüssel
und nehmen Sie die Außenmutter mit der
Trennscheibe heraus.
V. Einschalten/
Arretierung/
Drehzahlregelung/
Ausschalten
y Vor dem Anschluss des Netzkabels an die Steckdose
ist zu prüfen, dass der Netzspannungswert in der
Steckdose dem Wert auf dem Typenschild des Gerätes
entspricht. Das Gerät kann in dem Spannungsbereich
von 220-240 V~50 Hz benutzt werden.
EINSCHALTEN/ARRETIERUNG VOM
BETRIEBSSCHALTER
 I st der Winkelschleifer mit einer Drehzahlregelung
ausgestattet, stellen Sie die niedrigste Drehzahl ein.
DE
 H alten Sie den Winkelschleifer am Haupt- und
Zusatzgriff und schieben Sie mit dem Daumen den
Betriebsschalter nach vorn in die Position I (Schritt
1.). Der Betriebsschalter befindet sich entweder
auf der oberen Gehäuseseite des Winkelschleifers
oder an der Seite - je nach Modell, im Falle des
Winkelschleifers Extol® Premium 8892025 befindet
sich der Paddelbetriebsschalter auf der Unterseite
vom Griff und zum Drücken werden alle Finger
außer des Daumens verwendet, nachdem zuerst die
Sicherung gegen unbeabsichtigtes Einschalten des
Betriebsschalters deaktiviert wurde.
y Falls der Betriebsschalter für einen längeren Betrieb des
Winkelschleifers arretiert werden soll, drücken Sie ihn
in der Position I (EIN) zum Gehäuse des Winkelschleifers
(Schritt 2.), wodurch es zur Arretierung des Schalters in
der Position EIN kommt.
Beim Winkelschleifermodell Extol® Premium 8892025
mit dem Paddelschalter kann dieser in der gedrückten
Position nicht arretiert werden. Auf der Hinterseite vom
Griff befindet sich ein Taster, der die Arretierung des
Betriebsschalters in gedrückter Position verhindert. Der
Winkelschleifer ist nicht mit dieser Funktion ausgestattet.
1.
2.
Abb. 6A, Einschalten (Schritt1.);
Arretierung (Schritt2.)
2.
1.
Abb. 6B, Einschalten des Winkelschleifers
Extol® Premium 8892025
94
DREHZAHLREGELUNG
(NUR BEI MODELLEN, DIE MIT EINER DREHZAHLREGELUNG AUSGESTATTET SIND)
 W ählen Sie die Drehzahl je nach durchzuführender
Tätigkeit, allgemeine Informationen zur Bedeutung
der Drehzahlregelung sind im Kapitel I. Charakteristik
und Verwendungszweck angeführt. In der nachste-
henden Tabelle ist die empfohlene Arbeitstätigkeit in
Abhängigkeit von der Drehzahl angegeben.
Winkelschleifer Winkelschleifer
Geschwindig- Extol® Premium Extol® Industrial
keitsstufe 8892014 8792014
Drehzahl (min ) Drehzahl (min
-1
1 2800 2850
2 4480 4240
3 6110 5630
4 7740 7020
5 9370
6 11 000 9800
•
WARNUNG
y Sollten sich während des Gerätebetriebs merkwürdige
Geräusche, Vibrationen oder unregelmäßiger Lauf
bemerkbar machen, schalten Sie das Gerät sofort ab,
trennen Sie es vom Stromnetz und ermitteln Sie und
beheben die Ursache für dieses Verhalten. Sofern der
nicht standardmäßige Lauf durch einen Defekt im
Inneren des Gerätes verursacht wurde, veranlassen Sie
die Reparatur in einer autorisierten Servicewerkstatt
der Marke Extol® vermittelt durch den Händler oder
wenden Sie sich direkt an eine autorisierte Werkstatt
(Servicestellen finden Sie auf den Webseiten in der
Einleitung der Gebrauchsanleitung).
AUSSCHALTEN
 U m den Winkelschleifer auszuschalten, lösen Sie
einfach den Betriebsschalter.
95
Die optimale Drehzahl für die jeweilige Art der
Arbeitstätigkeit in Abhängigkeit von der Art und
Charakter des Materials und im Hinblick auf die
Qualität des verwendeten Arbeitswerkzeuges sind
durch einen praktischen Test an Materialmuster zu
prüfen.
Arbeitstätigkeit
)
-1
Polieren
Abschleifen von Oberflächenbehandlungen
unter Verwendung vom groben Korn; für
weichere Werkstoffe
Verschleifen von Oberflächen unter
Verwendung
vom mittelgriben Kern; harte Werkstoffe
Endbearbeitung der Oberfläche durch
Schleifen unter Verwendung vom feinen Korn,
für härtere Werkstoffe;
Schneiden von dünnen Blechen
8410 Schneiden von Metallen
Schneiden von Pflaster, Steinen
Tabelle 3
y Falls der Betriebsschalter arretierbar ist, drücken Sie
ihm am Ende, wodurch er aus der gesicherten Position
ausrastet, und dann lösen Sie ihn einfach.
y Probieren Sie die Funktion Start/Arretierung/
Entriegelung vor dem Gebrauch des Geräts aus, falls Sie
später in einer Notsituation den Winkelschleifer schnell
ausschalten müssten.
•
WARNUNG
y Vor dem Gebrauch des Winkelschleifers für verschiede-
ne Arbeitstätigkeiten halten Sie die in nachstehenden
Punkten angeführten Sicherheitsanweisungen an. Auf
den nachfolgenden Abbildungen sind die richtigen und
falschen Arbeitsweisen für unterschiedliche Tätigkeiten
je nach eingesetztem Werkzeug dargestellt.
