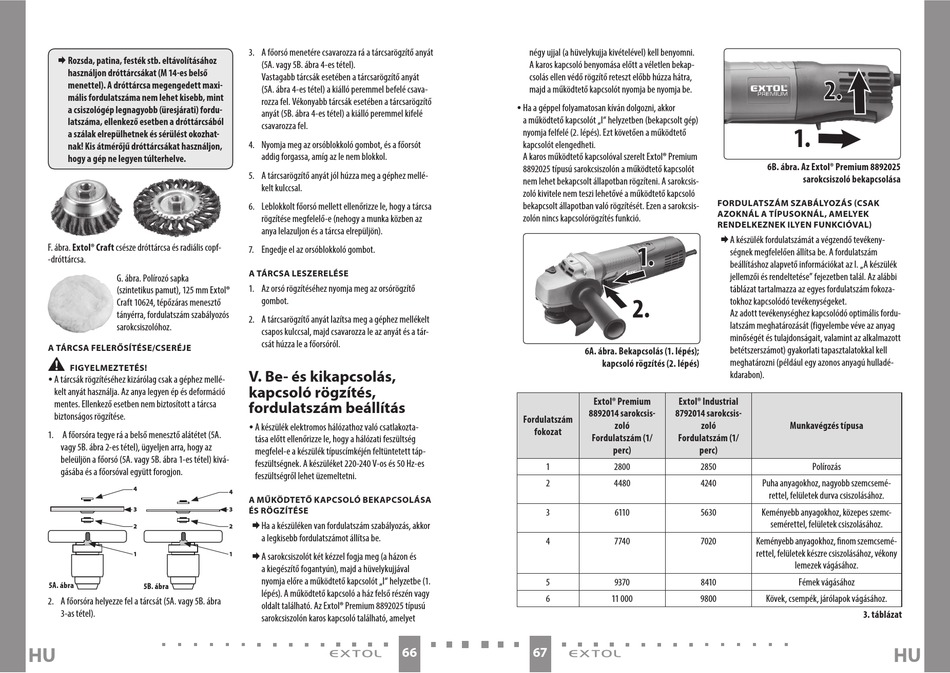

 Rozsda, patina, festék stb. eltávolításához
használjon dróttárcsákat (M 14-es belső
menettel). A dróttárcsa megengedett maxi-
mális fordulatszáma nem lehet kisebb, mint
a csiszológép legnagyobb (üresjárati) fordu-
latszáma, ellenkező esetben a dróttárcsából
a szálak elrepülhetnek és sérülést okozhat-
nak! Kis átmérőjű dróttárcsákat használjon,
hogy a gép ne legyen túlterhelve.
F. ábra. Extol® Craft csésze dróttárcsa és radiális copf-
-dróttárcsa.
G. ábra. Polírozó sapka
(szintetikus pamut), 125 mm Extol®
Craft 10624, tépőzáras menesztő
tányérra, fordulatszám szabályozós
sarokcsiszolóhoz.
A TÁRCSA FELERŐSÍTÉSE/CSERÉJE
•
FIGYELMEZTETÉS!
y A tárcsák rögzítéséhez kizárólag csak a géphez mellé-
kelt anyát használja. Az anya legyen ép és deformáció
mentes. Ellenkező esetben nem biztosított a tárcsa
biztonságos rögzítése.
1. A főorsóra tegye rá a belső menesztő alátétet (5A.
vagy 5B. ábra 2-es tétel), ügyeljen arra, hogy az
beleüljön a főorsó (5A. vagy 5B. ábra 1-es tétel) kivá-
gásába és a főorsóval együtt forogjon.
4
3
2
1
5A. ábra
5B. ábra
2. A főorsóra helyezze fel a tárcsát (5A. vagy 5B. ábra
3-as tétel).
HU
3. A főorsó menetére csavarozza rá a tárcsarögzítő anyát
(5A. vagy 5B. ábra 4-es tétel).
Vastagabb tárcsák esetében a tárcsarögzítő anyát
(5A. ábra 4-es tétel) a kiálló peremmel befelé csava-
rozza fel. Vékonyabb tárcsák esetében a tárcsarögzítő
anyát (5B. ábra 4-es tétel) a kiálló peremmel kifelé
csavarozza fel.
4. Nyomja meg az orsóblokkoló gombot, és a főorsót
addig forgassa, amíg az le nem blokkol.
5. A tárcsarögzítő anyát jól húzza meg a géphez mellé-
kelt kulccsal.
6. Leblokkolt főorsó mellett ellenőrizze le, hogy a tárcsa
rögzítése megfelelő-e (nehogy a munka közben az
anya lelazuljon és a tárcsa elrepüljön).
7. Engedje el az orsóblokkoló gombot.
A TÁRCSA LESZERELÉSE
1. Az orsó rögzítéséhez nyomja meg az orsórögzítő
gombot.
2. A tárcsarögzítő anyát lazítsa meg a géphez mellékelt
csapos kulccsal, majd csavarozza le az anyát és a tár-
csát húzza le a főorsóról.
V. Be- és kikapcsolás,
kapcsoló rögzítés,
fordulatszám beállítás
y A készülék elektromos hálózathoz való csatlakozta-
tása előtt ellenőrizze le, hogy a hálózati feszültség
megfelel-e a készülék típuscímkéjén feltüntetett táp-
feszültségnek. A készüléket 220-240 V-os és 50 Hz-es
feszültségről lehet üzemeltetni.
4
A MŰKÖDTETŐ KAPCSOLÓ BEKAPCSOLÁSA
3 ÉS RÖGZÍTÉSE
 H a a készüléken van fordulatszám szabályozás, akkor
2
a legkisebb fordulatszámot állítsa be.
1
 A sarokcsiszolót két kézzel fogja meg (a házon és
a kiegészítő fogantyún), majd a hüvelykujjával
nyomja előre a működtető kapcsolót „I" helyzetbe (1.
lépés). A működtető kapcsoló a ház felső részén vagy
oldalt található. Az Extol® Premium 8892025 típusú
sarokcsiszolón karos kapcsoló található, amelyet
66
négy ujjal (a hüvelykujja kivételével) kell benyomni.
A karos kapcsoló benyomása előtt a véletlen bekap-
csolás ellen védő rögzítő reteszt előbb húzza hátra,
majd a működtető kapcsolót nyomja be nyomja be.
y Ha a géppel folyamatosan kíván dolgozni, akkor
a működtető kapcsolót „I" helyzetben (bekapcsolt gép)
nyomja felfelé (2. lépés). Ezt követően a működtető
kapcsolót elengedheti.
A karos működtető kapcsolóval szerelt Extol® Premium
8892025 típusú sarokcsiszolón a működtető kapcsolót
nem lehet bekapcsolt állapotban rögzíteni. A sarokcsis-
zoló kivitele nem teszi lehetővé a működtető kapcsoló
bekapcsolt állapotban való rögzítését. Ezen a sarokcsis-
zolón nincs kapcsolórögzítés funkció.
1.
2.
6A. ábra. Bekapcsolás (1. lépés);
kapcsoló rögzítés (2. lépés)
Extol® Premium Extol® Industrial
8892014 sarokcsis- 8792014 sarokcsis-
Fordulatszám
zoló
fokozat
Fordulatszám (1/ Fordulatszám (1/
perc)
1 2800
2 4480
3 6110
4 7740
5 9370
6 11 000
67
2.
1.
6B. ábra. Az Extol® Premium 8892025
sarokcsiszoló bekapcsolása
FORDULATSZÁM SZABÁLYOZÁS (CSAK
AZOKNÁL A TÍPUSOKNÁL, AMELYEK
RENDELKEZNEK ILYEN FUNKCIÓVAL)
 A készülék fordulatszámát a végzendő tevékeny-
ségnek megfelelően állítsa be. A fordulatszám
beállításhoz alapvető információkat az I. „A készülék
jellemzői és rendeltetése" fejezetben talál. Az alábbi
táblázat tartalmazza az egyes fordulatszám fokoza-
tokhoz kapcsolódó tevékenységeket.
Az adott tevékenységhez kapcsolódó optimális fordu-
latszám meghatározását (figyelembe véve az anyag
minőségét és tulajdonságait, valamint az alkalmazott
betétszerszámot) gyakorlati tapasztalatokkal kell
meghatározni (például egy azonos anyagú hulladé-
kdarabon).
zoló Munkavégzés típusa
perc)
2850 Polírozás
4240 Puha anyagokhoz, nagyobb szemcsemé-
rettel, felületek durva csiszolásához.
5630 Keményebb anyagokhoz, közepes szemc-
semérettel, felületek csiszolásához.
7020 Keményebb anyagokhoz, finom szemcsemé-
rettel, felületek készre csiszolásához, vékony
lemezek vágásához.
8410 Fémek vágásához
9800 Kövek, csempék, járólapok vágásához.
3. táblázat
