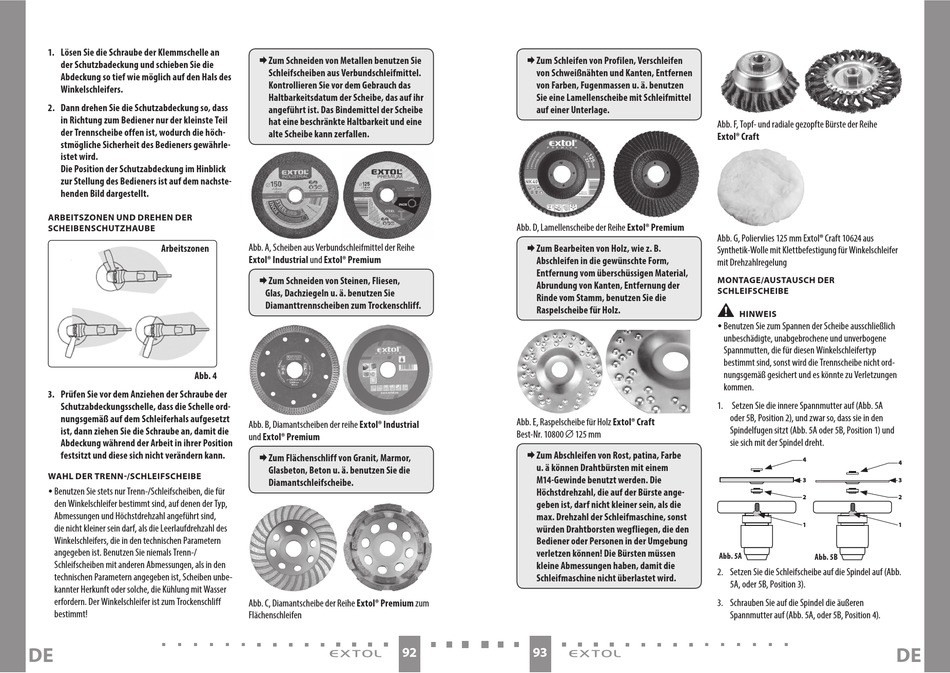

Extol 8892014 Bedienungsanleitung Seite 47

1. Lösen Sie die Schraube der Klemmschelle an
der Schutzbadeckung und schieben Sie die
Abdeckung so tief wie möglich auf den Hals des
Winkelschleifers.
2. Dann drehen Sie die Schutzabdeckung so, dass
in Richtung zum Bediener nur der kleinste Teil
der Trennscheibe offen ist, wodurch die höch-
stmögliche Sicherheit des Bedieners gewährle-
istet wird.
Die Position der Schutzabdeckung im Hinblick
zur Stellung des Bedieners ist auf dem nachste-
henden Bild dargestellt.
ARBEITSZONEN UND DREHEN DER
SCHEIBENSCHUTZHAUBE
Arbeitszonen
Abb. 4
3. Prüfen Sie vor dem Anziehen der Schraube der
Schutzabdeckungsschelle, dass die Schelle ord-
nungsgemäß auf dem Schleiferhals aufgesetzt
ist, dann ziehen Sie die Schraube an, damit die
Abdeckung während der Arbeit in ihrer Position
festsitzt und diese sich nicht verändern kann.
WAHL DER TRENN-/SCHLEIFSCHEIBE
y Benutzen Sie stets nur Trenn-/Schleifscheiben, die für
den Winkelschleifer bestimmt sind, auf denen der Typ,
Abmessungen und Höchstdrehzahl angeführt sind,
die nicht kleiner sein darf, als die Leerlaufdrehzahl des
Winkelschleifers, die in den technischen Parametern
angegeben ist. Benutzen Sie niemals Trenn-/
Schleifscheiben mit anderen Abmessungen, als in den
technischen Parametern angegeben ist, Scheiben unbe-
kannter Herkunft oder solche, die Kühlung mit Wasser
erfordern. Der Winkelschleifer ist zum Trockenschliff
bestimmt!
DE
 Z um Schneiden von Metallen benutzen Sie
Schleifscheiben aus Verbundschleifmittel.
Kontrollieren Sie vor dem Gebrauch das
Haltbarkeitsdatum der Scheibe, das auf ihr
angeführt ist. Das Bindemittel der Scheibe
hat eine beschränkte Haltbarkeit und eine
alte Scheibe kann zerfallen.
Abb. A, Scheiben aus Verbundschleifmittel der Reihe
Extol® Industrial und Extol® Premium
 Z um Schneiden von Steinen, Fliesen,
Glas, Dachziegeln u. ä. benutzen Sie
Diamanttrennscheiben zum Trockenschliff.
Abb. B, Diamantscheiben der reihe Extol® Industrial
und Extol® Premium
 Z um Flächenschliff von Granit, Marmor,
Glasbeton, Beton u. ä. benutzen Sie die
Diamantschleifscheibe.
Abb. C, Diamantscheibe der Reihe Extol® Premium zum
Flächenschleifen
92
 Z um Schleifen von Profilen, Verschleifen
von Schweißnähten und Kanten, Entfernen
von Farben, Fugenmassen u. ä. benutzen
Sie eine Lamellenscheibe mit Schleifmittel
auf einer Unterlage.
Abb. D, Lamellenscheibe der Reihe Extol® Premium
 Z um Bearbeiten von Holz, wie z. B.
Abschleifen in die gewünschte Form,
Entfernung vom überschüssigen Material,
Abrundung von Kanten, Entfernung der
Rinde vom Stamm, benutzen Sie die
Raspelscheibe für Holz.
Abb. E, Raspelscheibe für Holz Extol® Craft
Best-Nr. 10800 ∅ 125 mm
 Z um Abschleifen von Rost, patina, Farbe
u. ä können Drahtbürsten mit einem
M14-Gewinde benutzt werden. Die
Höchstdrehzahl, die auf der Bürste ange-
geben ist, darf nicht kleiner sein, als die
max. Drehzahl der Schleifmaschine, sonst
würden Drahtborsten wegfliegen, die den
Bediener oder Personen in der Umgebung
verletzen können! Die Bürsten müssen
kleine Abmessungen haben, damit die
Schleifmaschine nicht überlastet wird.
93
Abb. F, Topf- und radiale gezopfte Bürste der Reihe
Extol® Craft
Abb. G, Poliervlies 125 mm Extol® Craft 10624 aus
Synthetik-Wolle mit Klettbefestigung für Winkelschleifer
mit Drehzahlregelung
MONTAGE/AUSTAUSCH DER
SCHLEIFSCHEIBE
•
HINWEIS
y Benutzen Sie zum Spannen der Scheibe ausschließlich
unbeschädigte, unabgebrochene und unverbogene
Spannmutten, die für diesen Winkelschleifertyp
bestimmt sind, sonst wird die Trennscheibe nicht ord-
nungsgemäß gesichert und es könnte zu Verletzungen
kommen.
1. Setzen Sie die innere Spannmutter auf (Abb. 5A
oder 5B, Position 2), und zwar so, dass sie in den
Spindelfugen sitzt (Abb. 5A oder 5B, Position 1) und
sie sich mit der Spindel dreht.
4
3
2
1
Abb. 5A
Abb. 5B
2. Setzen Sie die Schleifscheibe auf die Spindel auf (Abb.
5A, oder 5B, Position 3).
3. Schrauben Sie auf die Spindel die äußeren
Spannmutter auf (Abb. 5A, oder 5B, Position 4).
DE
4
3
2
1
