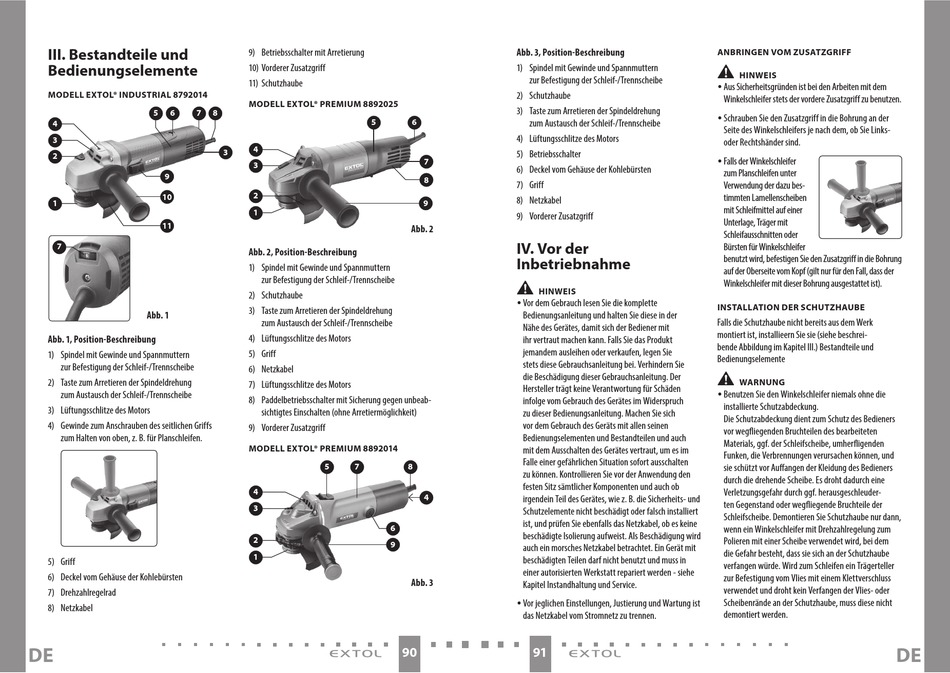

III. Bestandteile und
Bedienungselemente
MODELL EXTOL® INDUSTRIAL 8792014
5 6 7
4
3
2
9
10
1
11
7
Abb. 1
Abb. 1, Position-Beschreibung
1) Spindel mit Gewinde und Spannmuttern
zur Befestigung der Schleif-/Trennscheibe
2) Taste zum Arretieren der Spindeldrehung
zum Austausch der Schleif-/Trennscheibe
3) Lüftungsschlitze des Motors
4) Gewinde zum Anschrauben des seitlichen Griffs
zum Halten von oben, z. B. für Planschleifen.
5) Griff
6) Deckel vom Gehäuse der Kohlebürsten
7) Drehzahlregelrad
8) Netzkabel
DE
9) Betriebsschalter mit Arretierung
10) Vorderer Zusatzgriff
11) Schutzhaube
MODELL EXTOL® PREMIUM 8892025
8
5
4
3
3
2
1
Abb. 2, Position-Beschreibung
1) Spindel mit Gewinde und Spannmuttern
zur Befestigung der Schleif-/Trennscheibe
2) Schutzhaube
3) Taste zum Arretieren der Spindeldrehung
zum Austausch der Schleif-/Trennscheibe
4) Lüftungsschlitze des Motors
5) Griff
6) Netzkabel
7) Lüftungsschlitze des Motors
8) Paddelbetriebsschalter mit Sicherung gegen unbeab-
sichtigtes Einschalten (ohne Arretiermöglichkeit)
9) Vorderer Zusatzgriff
MODELL EXTOL® PREMIUM 8892014
5 7
4
3
6
2
9
1
Abb. 3, Position-Beschreibung
1) Spindel mit Gewinde und Spannmuttern
zur Befestigung der Schleif-/Trennscheibe
2) Schutzhaube
3) Taste zum Arretieren der Spindeldrehung
6
zum Austausch der Schleif-/Trennscheibe
4) Lüftungsschlitze des Motors
5) Betriebsschalter
7
6) Deckel vom Gehäuse der Kohlebürsten
8
7) Griff
8) Netzkabel
9
9) Vorderer Zusatzgriff
Abb. 2
IV. Vor der
Inbetriebnahme
•
HINWEIS
y Vor dem Gebrauch lesen Sie die komplette
Bedienungsanleitung und halten Sie diese in der
Nähe des Gerätes, damit sich der Bediener mit
ihr vertraut machen kann. Falls Sie das Produkt
jemandem ausleihen oder verkaufen, legen Sie
stets diese Gebrauchsanleitung bei. Verhindern Sie
die Beschädigung dieser Gebrauchsanleitung. Der
Hersteller trägt keine Verantwortung für Schäden
infolge vom Gebrauch des Gerätes im Widerspruch
zu dieser Bedienungsanleitung. Machen Sie sich
vor dem Gebrauch des Geräts mit allen seinen
Bedienungselementen und Bestandteilen und auch
mit dem Ausschalten des Gerätes vertraut, um es im
Falle einer gefährlichen Situation sofort ausschalten
8
zu können. Kontrollieren Sie vor der Anwendung den
festen Sitz sämtlicher Komponenten und auch ob
4
irgendein Teil des Gerätes, wie z. B. die Sicherheits- und
Schutzelemente nicht beschädigt oder falsch installiert
ist, und prüfen Sie ebenfalls das Netzkabel, ob es keine
beschädigte Isolierung aufweist. Als Beschädigung wird
auch ein morsches Netzkabel betrachtet. Ein Gerät mit
beschädigten Teilen darf nicht benutzt und muss in
einer autorisierten Werkstatt repariert werden - siehe
Abb. 3
Kapitel Instandhaltung und Service.
y Vor jeglichen Einstellungen, Justierung und Wartung ist
das Netzkabel vom Stromnetz zu trennen.
90 91
ANBRINGEN VOM ZUSATZGRIFF
•
HINWEIS
y Aus Sicherheitsgründen ist bei den Arbeiten mit dem
Winkelschleifer stets der vordere Zusatzgriff zu benutzen.
y Schrauben Sie den Zusatzgriff in die Bohrung an der
Seite des Winkelschleifers je nach dem, ob Sie Links-
oder Rechtshänder sind.
y Falls der Winkelschleifer
zum Planschleifen unter
Verwendung der dazu bes-
timmten Lamellenscheiben
mit Schleifmittel auf einer
Unterlage, Träger mit
Schleifausschnitten oder
Bürsten für Winkelschleifer
benutzt wird, befestigen Sie den Zusatzgriff in die Bohrung
auf der Oberseite vom Kopf (gilt nur für den Fall, dass der
Winkelschleifer mit dieser Bohrung ausgestattet ist).
INSTALLATION DER SCHUTZHAUBE
Falls die Schutzhaube nicht bereits aus dem Werk
montiert ist, installieern Sie sie (siehe beschrei-
bende Abbildung im Kapitel III.) Bestandteile und
Bedienungselemente
•
WARNUNG
y Benutzen Sie den Winkelschleifer niemals ohne die
installierte Schutzabdeckung.
Die Schutzabdeckung dient zum Schutz des Bedieners
vor wegfliegenden Bruchteilen des bearbeiteten
Materials, ggf. der Schleifscheibe, umherfligenden
Funken, die Verbrennungen verursachen können, und
sie schützt vor Auffangen der Kleidung des Bedieners
durch die drehende Scheibe. Es droht dadurch eine
Verletzungsgefahr durch ggf. herausgeschleuder-
ten Gegenstand oder wegfliegende Bruchteile der
Schleifscheibe. Demontieren Sie Schutzhaube nur dann,
wenn ein Winkelschleifer mit Drehzahlregelung zum
Polieren mit einer Scheibe verwendet wird, bei dem
die Gefahr besteht, dass sie sich an der Schutzhaube
verfangen würde. Wird zum Schleifen ein Trägerteller
zur Befestigung vom Vlies mit einem Klettverschluss
verwendet und droht kein Verfangen der Vlies- oder
Scheibenrände an der Schutzhaube, muss diese nicht
demontiert werden.
