5. Inbetriebnahme - Quickstart
5.1 Anschlüsse – Bedienelemente - Anzeigen
Auf der Frontseite des Fireface UFX II befinden sich vier Instrumenten- und Mikrofoneingänge,
zwei Stereo Kopfhörerausgänge, drei Drehgeber mit Tastenfunktion, ein grafisches Farbdisplay,
ein MIDI Ein- und Ausgang, ein USB-Anschluss für DURec, sowie mehrere Status LEDs.

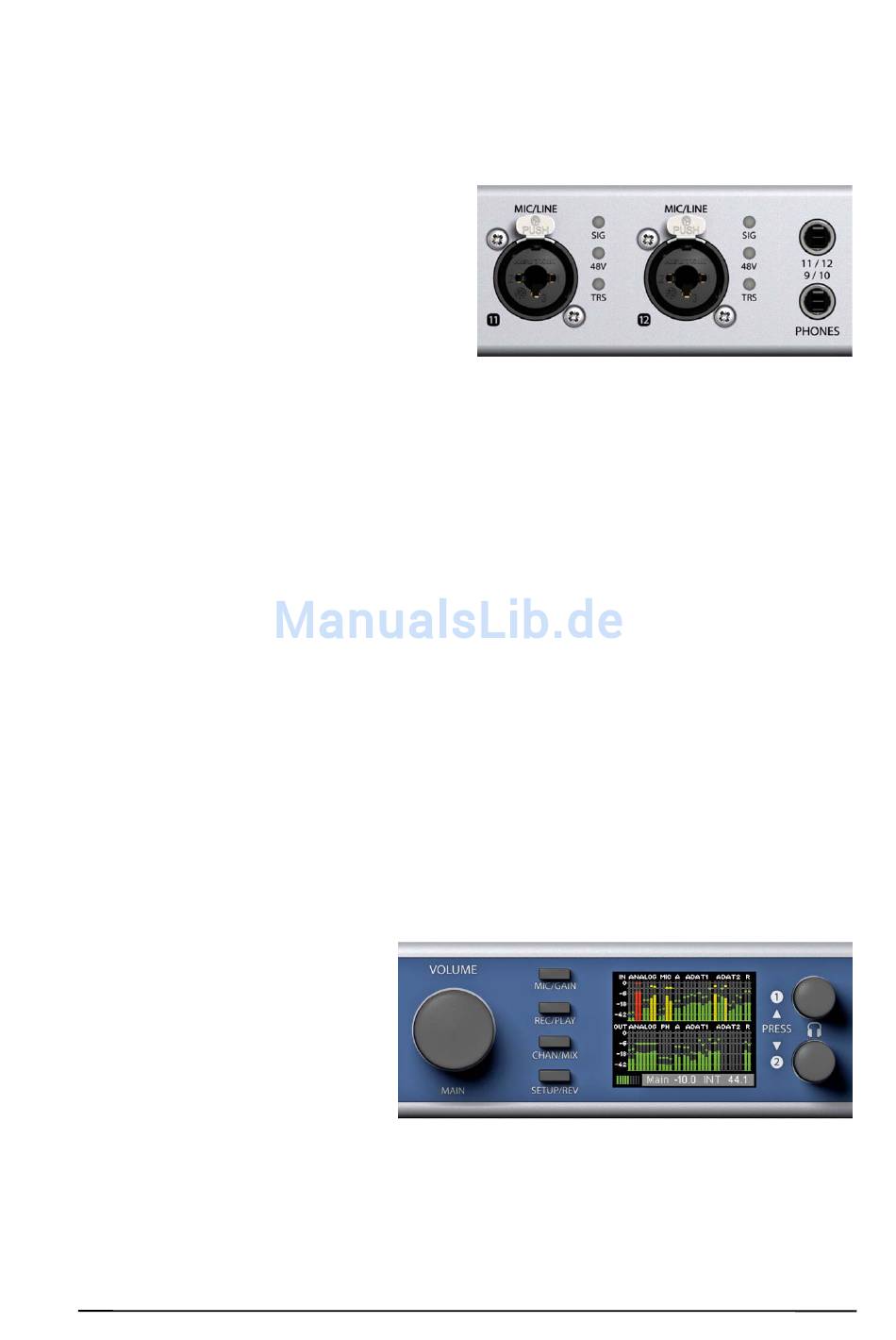

Die Neutrik Combobuchsen der vier Mic/Line
Eingänge erlauben einen Anschluss per XLR
und 6,3 mm Klinkenstecker. Sie werden
ergänzt durch Anzeigen für Signal (SIG),
Phantomspeisung
(48V)
und
aktiven
Klinkeneingang (TRS). Dieser ist hochohmig
(1
MOhm)
und
damit
auch
als
Instrumenteneingang nutzbar.
Die analogen Ausgänge 9 bis 12 gehen auf die Kopfhörerausgänge Phones 1 und Phones 2.
Diese niederohmige Ausgänge höchster Qualität sind in der Lage, genug Lautstärke unverzerrt
sowohl in nieder- als auch hochohmigen Kopfhörern zu erzeugen.
MIDI 2 I/O. Zwei 5-polige DIN-Buchsen als MIDI Ein- und Ausgang.
Memory. Anschluss eines USB-Sticks oder einer USB-Festplatte für direktes Recording / Play-
back am Gerät (DURec).
State LEDs. WC, AES, ADAT1, ADAT2, CC. Signalisieren getrennt für jeden digitalen Eingang,
ob ein gültiges Eingangssignal anliegt. RMEs exklusives SyncCheck zeigt zusätzlich per blin-
kender LED, welches der Eingangssignale zwar gelockt, nicht aber synchron zu den anderen
ist. Siehe auch Kapitel 8.7 / 14.2, Clock Modi - Synchronisation. Die LED CC signalisiert den
Betriebsmodus Class Compliant.
State LEDs MIDI. Signalisieren getrennt pro Ein- und Ausgang, ob MIDI-Daten empfangen
oder gesendet werden. Die HOST LED leuchtet bei erfolgreicher Verbindung zum Computer
auf. Die LED erlischt, wenn die USB-Verbindung nicht initialisiert oder unterbrochen wurde (Er-
ror, Kabel nicht gesteckt etc.).
Während der Anzeige der Level Meter dient der Drehgeber Volume zur schnellen Einstellung
der Monitorlautstärke des Main Out. Das Drücken des Knopfes wechselt zwischen dem Level
Meter Display und dem zuletzt benutzten Menü.
Während der Anzeige der Level Meter kontrollieren die Encoder 1 und 2 direkt die Lautstärke
der Ausgänge Phones 1 und Phones 2.
Über die vier Taster und die beiden
Encoder 1 und 2 kann das Gerät
mittels
des
hochauflösenden
Farbdisplays
und
einer
durchdachten
Menüstruktur
blitzschnell auch ohne einen Com-
puter
direkt
eingestellt
werden.
Hilfetexte und eindeutige Marker in
der Anzeige führen den Benutzer
durch alle Funktionen.
Bedienungsanleitung Fireface UFX II © RME
9
