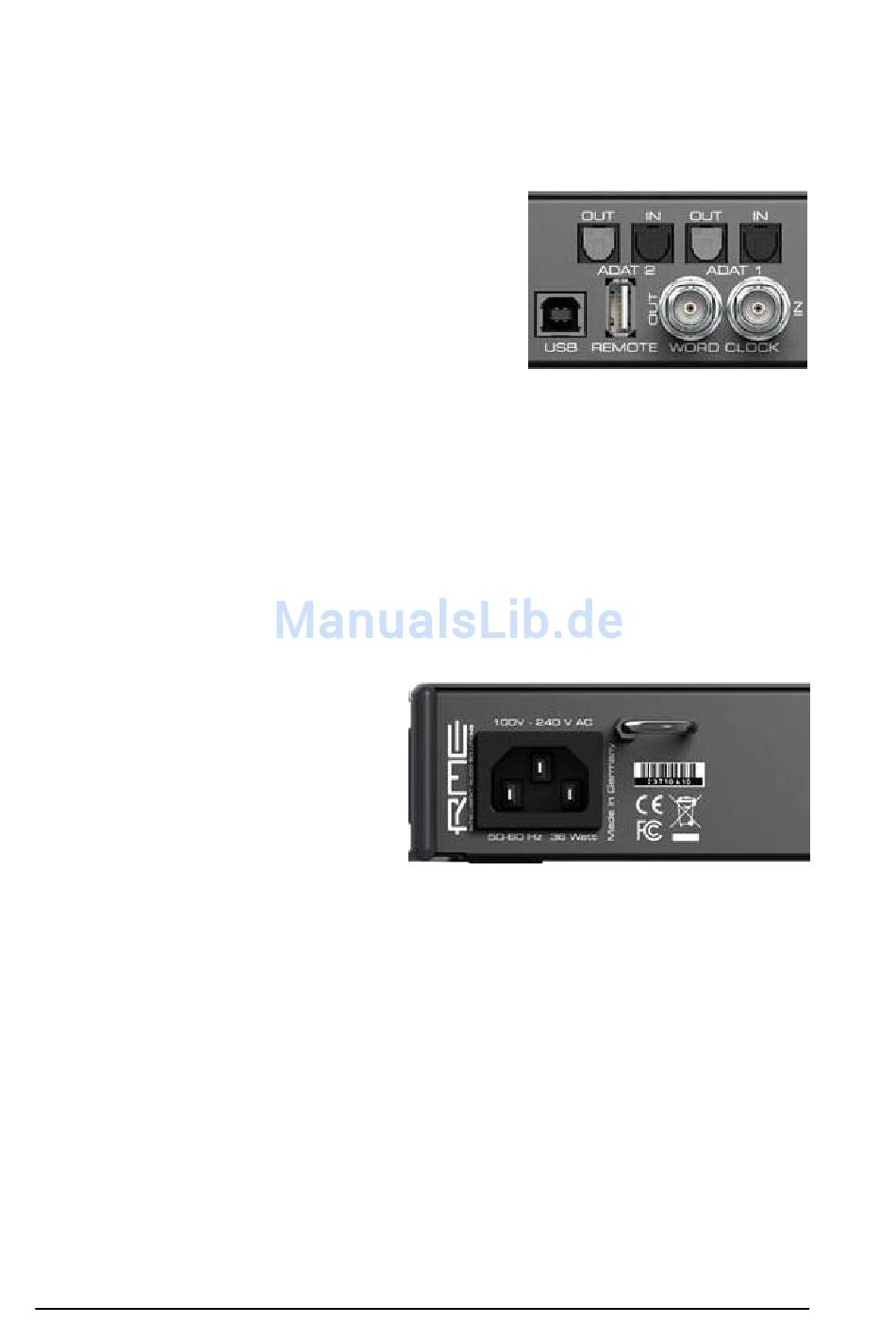

Auf der Rückseite des Fireface UFX II befinden sich weitere acht analoge Ein- und Ausgänge,
der Netzanschluss, sowie sämtliche digitalen Ein- und Ausgänge:
Balanced Line Level Inputs. 8 symmetrische analoge Eingänge per 6,3 mm Stereo-
Klinkenbuchsen.
Balanced Line Level Outputs. 8 symmetrische analoge Ausgänge, sechs per 6,3 mm Stereo-
Klinkenbuchse, zwei per XLR.
AES/EBU I/O. XLR. Das Fireface UFX II akzeptiert alle
üblichen Digitalquellen, sowohl SPDIF als auch AES/EBU.
Word Clock I/O. BNC. Im Settingsdialog, Input Options,
kann der Eingang intern mit 75 Ohm terminiert werden.
ADAT1 I/O. TOSLINK. Standard ADAT optical Port, 8
Kanäle.
ADAT2 I/O. TOSLINK. Standard ADAT optical Port, 8 Kanäle. Kann nach Umschaltung im Set-
tingsdialog auch als optischer SPDIF Ein- und Ausgang genutzt werden.
Remote. Anschluss für die optionale Fernbedienung ARC USB, wenn das UFX II im Stand-
Alone und Class Compliant Modus benutzt wird. Dieser Port funktioniert aber auch alternativ
statt des Anschlusses der ARC USB an den Computer.
USB 2.0. USB-Buchse zum Anschluss an den Computer. Kompatibel mit USB 3.0.
MIDI I/O 1. Zwei 5-polige DIN-Buchsen als MIDI Ein- und Ausgang.
Haken. Dient zur Fixierung und Sicherung der Anschlusskabel. Einfach vor dem Einstecken
durch den Haken führen.
Kaltgerätestecker für Netzanschluss. Das
interne
Hi-Performance
Schaltnetzteil
arbeitet im Bereich 100 V bis 240 V AC,
und
bietet
dabei
einen
hohen
Wirkungsgrad. Es ist kurzschlusssicher,
besitzt ein integriertes Netzfilter, regelt
Netzspannungsschwankungen
vollständig
aus, unterdrückt Netzstörungen, und ist
dabei komplett brummfrei.
Bedienungsanleitung Fireface UFX II © RME
10
