Speck TRIPLEX-Serie Betriebsanleitung

BETRIEBSANLEITUNG
OPERATING INSTRUCTIONS

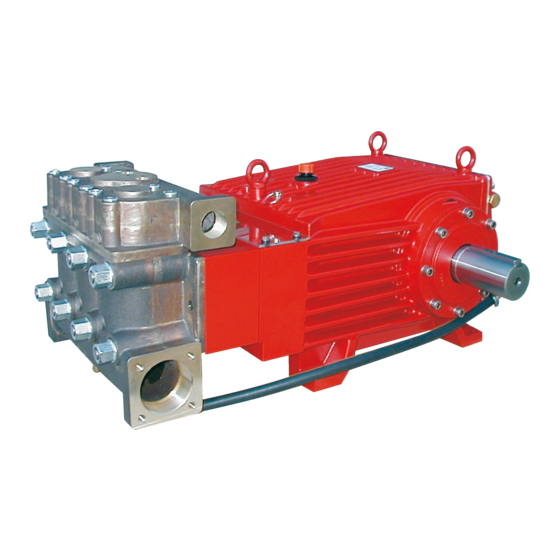

SPECK-TRIPLEX-PLUNGERPUMPE
SPECK TRIPLEX PLUNGER PUMP
Leistungsbereich - Performance
Type Best.-Nr. Leistungs-
Type Code No.
P80/285-200 00.5765
P80/285-200G 00.5721
Die angegebenen max. Drücke und Drehzahlen gelten für Aussetzbetrieb
mit Kaltwasser.
NPSH erf. ist gültig für Wasser (spez. Gewicht 1kg/dm
=1°E) bei max. zulässiger Pumpendrehzahl.
Fördermedium: Sauberes Wasser gefiltert, Filtergröße 50µm.
* höhere Wassertemperaturen bei separater Getriebekühlung möglich.
Bitte Rücksprache mit dem Hersteller halten.
Inbetriebnahme und Wartung
Vor Inbetriebnahme Ölstand prüfen und für störungsfreien Wasserzu-
lauf sorgen.
Bei Frostgefahr muss das Wasser aus der Pumpe und den
angrenzenden Anlagenteilen (insbesondere auch das UL-Ventil) entleert
werden. Zum Entleeren kann der zweite, unbenutzte Druckanschluß ver-
wendet werden. Hierzu kann die Pumpe ca. 1-2 Minuten „trocken" laufen.
Ölfüllmenge 12.5 l. Nur Industriegetriebeöl ISO VG 220 (z.B. Aral De-
gol BG220), oder KFZ- Getriebeöl SAE 90 GL4 verwenden. Erster
Ölwechsel nach 50 Betriebsstunden; dann alle 1000 Betriebsstunden,
spätestens 1x jährlich.
Bei Betrieb in feuchten Räumen bzw. bei hohen Tempera-
turschwankungen. Bei Kondenswasserbildung im Getrieberaum (Auf-
schäumen des Öles) sofort Ölwechsel durchführen.
NPSH-Wert beachten.
Getriebe- Ölkühlung:
Der Wasserzulaufdruck bei Nutzung des integrierten Ge-
triebeöl-Kühlsystems (Standardmäßige Ausführung) darf 2bar nicht
überschreiten.
Bei separatem Getriebeöl-Kühlkreislauf (maximaler Druck 2bar) kann
der pumpen-saugseitige Wasserzulaufdruck bis max. 10bar betragen.
Darauf achten, dass die Saugpulsation ausreichend gedämpft wird – Re-
sonanz der starren Wassersäule muss unbedingt vermieden werden.
Bis zu einer Antriebsleistung von 80kW im Dauerbetreib
bzw. stark intermittierendem Aussetzbetrieb mit max. Leistung können
die Pumpen ohne Getriebeölkühlung betrieben werden. (unsere Defini-
tion siehe Seite 2).
Ab einer Antriebsleistung über 80 kW bei Dauerbetrieb muss die Pum-
pe mit dem integrierten Getriebe-Ölkühlsystem betrieben werden. Die
Temperatur des von der Pumpe geförderten und durch den Kühlkreis-
lauf geleiteten Wassers darf max.30°C sein.
Die von der Pumpe durch den Kühlkreislauf geförderte Wassermenge
ist drehzahlabhängig und beträgt bei Nenndrehzahl der Pumpe ca.
7.0 l/min. Das durch den Ölkühler geleitete Wasser wird von einer
Pumpenkammer angesaugt und weg gepumpt.
Überdruck Pumpen-
aufnahme drehzahl
max.
Power Pressure
Consump.
max.
kW bar
108 200
108 200
3
, Viskosität
Förder- Wasser
menge temp.
max. max. max.*
Pump Output Water-
RPM Temp.
max. max. max.*
-1
min l/min °C
580 285 30
580 285 30
The stated figures are for max. pressure and max. speed (rpm) and apply
for interval operation with cold water.
Required NPSH refers to water (specific weight 1kg/dm
at max. permissible pump revolutions.
Fluid medium: Clean water filtered with 50µm.
*higher water temperatures possible with separate crankcase cooling
system; the manufacturer is to be contacted in this case.
Operation and Maintenance
Check oil level prior to starting and ensure trouble-free water supply.
If there is a danger of frost, the water in the pump and
in the pump fittings (particularly the unloader valve) must be emptied.
The second discharge port can also be used and the pump run "dry" for
1-2 minutes for this purpose.
Oil amount: 12,5 litres. Only use ISO VG 220 industrial gear oil (e.g.
Aral Degol BG220) or automobile gear oil SAE 90 GL4. Initial change
after 50 operating hours and then every 1000 operating hours after one
year latest.
when operating in damp places or with high tempera-
ture fluctuations. Oil must be changed immediately should condensate
(frothy oil) occur in the gear box.
NPSH values must be observed..
Cooling the Gear Oil
The water input pressure must not exceed 2 bar when
using the integrated system for cooling the gear oil (standard ver-
sion)
If a separate cooling circuit (max. 2 bar) is installed, it is then possible
to have an input pressure of up to max. 10 bar on the suction side
Make sure that suction pulsation is sufficiently dampened – water col-
umn resonance must be avoided.
The pumps can be run without gear oil cooling in con-
tinuous operation up to a power rating of 80 kW or with major intermit-
tent operation at full performance (see page 2 regarding the definition
for intermittent operation).
If operational power exceeds 80 kW in continuous operation, the pump
must be run with the integrated oil cooling system. The max. tempera-
ture of the water being pumped and which is also fed through the cool-
ing system must not exceed 30°C. The water amount which is fed into
the cooling system depends on the pump speed and is approx. 7.0
l/min. at 580 pump rpm. The cooling water is sucked in by one of the
pumping chambers and pumped away.
P80/285-200
P80/285-200G
Plunger Hub Gewicht
-Ø
ca.
Plunger Stroke Weight
dia.
approx.
mm mm kg
55 72 340
55 72 340
3
, viscosity 1°E)
NPSHR
NPSH
Required
mWs
7,0
7,0
D1728 1017 S
