Technische Daten
Inhalt
Mechanische Angaben AUF-ZU-Betrieb (2SA70) und
Ausgabe 05.19
Änderungen vorbehalten!
ECOTRON
Anbaulage, Betriebsarten, Geräuschpegel, Lackierung und Korrosionsschutz,
Schmierung, Schutzart, Schwingfestigkeit, Umgebungstemperatur,
Aufstellungshöhe
Modulationsbetrieb (2SA75)
Flansch- und Endwellenmaße
Maßbilder
Leistungsanschluss
Ansteuerung und Rückmeldungen
Anschlusspläne
Abschaltmoment, Handkraft,
Flanschgröße, Abtriebsform,
Abtriebsdrehzahl,
Stellungserfassung, U/Hub
Stellmoment, Abschaltmoment,
Handkraft, Flanschgröße,
Abtriebsform, Abtriebsdrehzahl,
Stellungserfassung, U/Hub
AUF-ZU-Betrieb (2SA70) und
-
Inching-/Positionierbetrieb (2SA73)
Modulationsbetrieb (2SA75)
-
Seite
2 - 3
4 - 5
6 - 7
8
9 - 13
14 - 15
16
17 - 19
20 - 27
Y070.304/DE
Werbung
Verwandte Anleitungen für Auma 2SA7-Serie
Inhaltszusammenfassung für Auma 2SA7-Serie
-
Seite 1: Inhaltsverzeichnis
Technische Daten Elektrische Drehantriebe 2SA7 ECOTRON PROFITRON Seite Inhalt Allgemeine Angaben Anbaulage, Betriebsarten, Geräuschpegel, Lackierung und Korrosionsschutz, 2 - 3 Schmierung, Schutzart, Schwingfestigkeit, Umgebungstemperatur, Aufstellungshöhe Mechanische Angaben AUF-ZU-Betrieb (2SA70) und Abschaltmoment, Handkraft, 4 - 5 Inching-/Positionierbetrieb(2SA73) Flanschgröße, Abtriebsform, Abtriebsdrehzahl, Stellungserfassung, U/Hub ... -

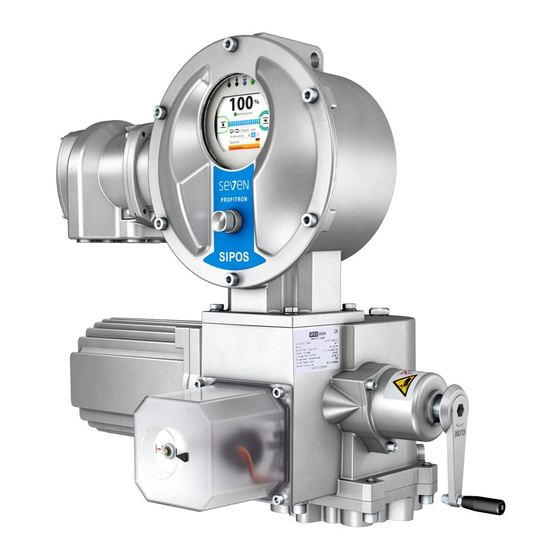

Seite 2: Elektrische Drehantriebe 2Sa7
Elektrische Drehantriebe 2SA7 Technische Daten Allgemeine Angaben SIPOS-Stellantriebe sind geeignet für die automatische und sichere Betätigung von Industriearmaturen nach EN 15714-2. Anbaulage Die Anbaulage ist beliebig. Wegen der besseren Bedienung vor Ort, z.B. zum Ablesen der Anzeigen am Display, empfehlen wir normalen Anbau, d.h. - Seite 3 Elektrische Drehantriebe 2SA7 Technische Daten Schmierung Die Getriebe sind mit Langzeit-Getriebeöl gefüllt und damit wartungsarm. Die Wartungsintervalle nach Inbetriebnahme sind gem. den Empfehlun- gen in der Betriebsanleitung zu beachten. Die Lager der Endwellenausführung Form A sind mit Fett geschmiert. Schutzart Die Stellantriebe erfüllen standardmäßig die Anforderung nach Schutzart IP68 (DIN EN 60529).
- Seite 4 Elektrische Drehantriebe 2SA7 Technische Daten Mechanische Angaben 1 2 3 4 5 6 7 - 8 9 10 11 12 13 14 15 16 AUF-ZU-Betrieb 2SA70 Inching-/Positionierbetrieb 2SA73 Abschaltmoment Handkraft bei Handbetrieb einstellbar [Nm] Abschaltmoment M >> selbsthemmende Ausf. (i = 40) << Laufmoment typisch >...
- Seite 5 Elektrische Drehantriebe 2SA7 Technische Daten 1 2 3 4 5 6 7 - 8 9 10 11 12 13 14 15 16 2SA70 2SA73 Abtriebsdrehzahl Abtriebsdrehzahl [ Drehzahlbereich Standard- Selbsthemmung nicht selbsthemmend einstellung für die Abschaltbereiche [Nm] Selbsthemmend ausgeführte Stellantriebe haben eine Übersetzung i = 40.
- Seite 6 Elektrische Drehantriebe 2SA7 Technische Daten Mechanische Angaben 1 2 3 4 5 6 7 - 8 9 10 11 12 13 14 15 16 Modulationsbetrieb 2SA75 Abschaltmoment max. Handkraft bei Handbetrieb einstellbar [Nm] Stellmoment Abschaltmoment M Gewicht Kurbellänge / (Drehmoment im bei M ab max.
- Seite 7 Elektrische Drehantriebe 2SA7 Technische Daten 1 2 3 4 5 6 7 - 8 9 10 11 12 13 14 15 16 2SA75 Abtriebsdrehzahl Abtriebsdrehzahl [ Drehzahlbereich Standard- einstellung für die Abschaltbereiche [Nm] 700-1400 1400-2800 1,25 – 10 10-20 20-40 40-80 –...
- Seite 8 Elektrische Drehantriebe 2SA7 Technische Daten Flanschmaße . Drehantriebtyp 2SA7 Flanschgröße DIN ISO 5210 F07 F10 F10 F12 F16 F25 F30 nach DIN 3210 175 210 210 130 200 160 230 180 298 300 Endwellenmaße (Abtriebsform) 48 52...
- Seite 9 Elektrische Drehantriebe 2SA7 Technische Daten Maßbild 2SA701., 2SA702., 2SA731., 2SA732., R866851 2SA751., 2SA752. Montage- SIPOS abstand CLOS E Flansch F10 / G0 4x M10 Endwelle B1, B2, B3, B4 / B, C, D, E M20x1,5 4x M20x1,5 M25x1,5 M32x1,5 2x M25x1,5 Flansch F10 / G0 Flansch...
- Seite 10 Elektrische Drehantriebe 2SA7 Technische Daten Maßbild 2SA703., 2SA704.-.C, 2SA733., 2SA734.-.C, R866852 2SA753., 2SA754.-.C Montage- SIPOS abstand CLOS E Flansch F14 / G1/2 4x M16 Endwelle B1, B2, B3, B4 / B, C, D, E M20x1,5 M25x1,5 4x M20x1,5 M32x1,5 Flansch F10 / G0 Flansch F10 / G0...
- Seite 11 Elektrische Drehantriebe 2SA7 Technische Daten Maßbild 2SA704.-.D, 2SA704.-.E, 2SA734.-.D, 2SA734.-.E, R866853 2SA754.-.D Montage- SIPOS abstand CLOS E Flansch F14 / G1/2 Endwelle 4x M16 B1, B2, B3, B4 / B, C, D, E M20x1,5 M25x1,5 M32x1,5 4x M20x1,5 Flansch F10 / G0 Flansch F10 / G0 Flansch...
- Seite 12 Elektrische Drehantriebe 2SA7 Technische Daten Maßbild 2SA705., 2SA706., 2SA735., 2SA736., R866854 2SA755., 2SA756. Montage- SIPOS abstand F16 / G3 Flansch Endwelle B1, B2, B3, B4 / 4x M20 B, C, D, E M20x1,5 M25x1,5 M32x1,5 Flansch F14 / G1/2 Flansch F14 / G1/2 4x M20x1,5 Endwelle A...
- Seite 13 Elektrische Drehantriebe 2SA7 Technische Daten Maßbild 2SA707., 2SA708., 2SA737., 2SA738., R866855 2SA757., 2SA758. Montage- SIPOS abstand M20x1,5 M25x1,5 M32x1,5 4x M20x1,5 2x M25x1,5 Endwelle B1, B2, B3, B4 / B, C, D, E Endwelle A 2SA7.7. 2SA7.8. ø D1 ø D2 ø...
-
Seite 14: Elektrische Angaben
Elektrische Drehantriebe 2SA7 Technische Daten Elektrische Angaben – Leistungsanschluss AUF-ZU-Betrieb (2SA70) und Inching-/ Positionierbetrieb (2SA73) 1-phas., 110 – 115 V AC (40 – 70 Hz) Anschlussspannung U zulässige Spannungstoleranz: -10% / +15% 2) 3) Leistung P Motor- Absicherung Strom (110 V) Nennstrom I ≈... - Seite 15 Elektrische Drehantriebe 2SA7 Technische Daten Motorbetrieb Der Frequenzumrichter erzeugt aus der zugeführten ein- oder dreiphasigen Netzspannung eine in der Frequenz und Amplitude einstellbare Dreiphasenspannung für den Motor. Die Drehzahl des Motors und damit die Abtriebsdrehzahl des Stellantriebs wird intern über die Frequenz eingestellt. Motorschutz Der Motor besitzt gegen thermische Schäden einen elektronischen Motorvollschutz.
- Seite 16 Elektrische Drehantriebe 2SA7 Technische Daten Elektrische Angaben – Leistungsanschluss Modulationsbetrieb (2SA75) 1-phas., 110 – 115 V AC (40 – 70 Hz) Anschlussspannung U zulässige Spannungstoleranz: -10% / +15% 2) 3) Leistung P Motor- Absicherung Strom (110 V) Nennstrom I ≈ I leistung träge max.
- Seite 17 Elektrische Drehantriebe 2SA7 Technische Daten Elektrische Angaben – Ansteuerung und Rückmeldungen 1 2 3 4 5 6 7 - 8 9 10 11 12 13 14 15 16 2SA7 ECOTRON: 3 binäre Eingänge 24/48 V DC (AUF, ZU, STOP), 5 binäre Meldeausgänge 24/48 V DC 1 analoger Ausgang 4 –...
- Seite 18 Elektrische Drehantriebe 2SA7 Technische Daten Anschlüsse am Rundstecker (Steckerbelegung) ECOTRON PROFITRON Ein- und Ausgänge 2SA73 2SA7. 2SA70 2SA75 Binäre Eingänge 2, 3, 4 und 5 2, 3, 4, 5, 9, 10 und 27 Ausgänge , 17, 19, 20, 21, , 17, 19, 20, 21, 22, 22 und 23 23, 24, 25 und 26 Analoge...
- Seite 19 Elektrische Drehantriebe 2SA7 Technische Daten Leistungs- und Verbrauchswerte Binäre Ein- und Ausgänge - Steuereingänge AUF,ZU, STOP, NOT und Mode (NOT und Mode nur bei PROFITRON) binäre Eingänge - 8 binäre Ausgänge für Meldungen bei PROFITRON, bei ECOTRON 5 Ausgänge binäre Ausgänge Alle binären Ein- und Ausgänge sind galvanisch getrennt und potenzialfrei.
- Seite 20 Elektrische Drehantriebe 2SA7 Technische Daten Anschlussplan ECOTRON Y070.243 Anschluss Ansteuerung und Rückmeldungen Eingänge Ausgänge binär analog binär 24/48V 4...20mA 24/48V 16 17 21 22 38 39 24V DC Anschluss Spannungsversorgung U2 V2 U1 V1 N PE L1 L2 220-230V AC / 380-460V AC / 110-115V AC 190-200V AC...
- Seite 21 Elektrische Drehantriebe 2SA7 Technische Daten Anschlussplan ECOTRON mit Relaiskarte Y070.244 Y070.304/DE Seite 21...
- Seite 22 Elektrische Drehantriebe 2SA7 Technische Daten Anschlussplan ECOTRON mit Feldbus Y070.245 Anschluss Ansteuerung und Rückmeldungen Eingänge Ausgänge binär analog binär 24/48V 4...20mA 24/48V PROFIBUS / MODBUS 16 17 21 22 38 39 29 30 32 33 Feldbus (Platine in Anschlusshaube) Anschluss Spannungsversorgung 1A 1B 2A 3A 3B 4A 2) 5)
- Seite 23 Elektrische Drehantriebe 2SA7 Technische Daten Anschlussplan ECOTRON mit Feldbus und LWL Y070.360 Anschluss Ansteuerung und Rückmeldungen Eingänge Ausgänge binär analog binär 24/48V 4...20mA 24/48V PROFIBUS / MODBUS 16 17 21 22 29 30 38 39 6) 7) 6) 7) LWL-Koppler (Platine in Anschlusshaube) 6) 7) Feldbus...
-
Seite 24: Profitron
Elektrische Drehantriebe 2SA7 Technische Daten Anschlussplan PROFITRON Y070.247 Anschluss Ansteuerung und Rückmeldungen Eingänge Ausgänge binär analog analog binär 24/48V 0/4...20mA 0/4...20mA 24/48V 13 14 48 49 16 17 21 22 23 24 25 38 39 24V DC COM-SIPOS USB 2.0 Bluetooth Anschluss Spannungsversorgung - D+... - Seite 25 Elektrische Drehantriebe 2SA7 Technische Daten Anschlussplan PROFITRON mit Relaiskarte Y070.248 Anschluss Ansteuerung und Rückmeldungen Eingänge Ausgänge binär analog analog binär 24/48V 0/4...20mA 0/4...20mA Relaiskarte 13 14 48 49 21 22 23 24 25 38 39 29 30 32 33 24V DC COM-SIPOS USB 2.0 Bluetooth...
- Seite 26 Elektrische Drehantriebe 2SA7 Technische Daten Anschlussplan PROFITRON mit Feldbus Y070.249 Seite 26 Y070.304/DE...
- Seite 27 Elektrische Drehantriebe 2SA7 Technische Daten Anschlussplan PROFITRON mit Feldbus und LWL Y070.361 Anschluss Ansteuerung und Rückmeldungen Eingänge Ausgänge binär analog analog binär 24/48V 0/4...20mA 0/4...20mA 24/48V PROFIBUS / MODBUS 11 12 13 14 48 49 16 17 21 22 23 24 25 29 30 38 39 6) 7)
- Seite 28 Elektrische Drehantriebe 2SA7 Technische Daten Ausgabe 05.19 © SIPOS Aktorik GmbH Y070.304/DE Änderungen vorbehalten! Im Erlet 2 • D-90518 Altdorf www.sipos.de...
