HYGRASGARD
Универсальные датчики влажности HYGRASGARD
Измеряются относительная влажность и температура окружающего воздуха. На основе измеренных значений далее вычисляются различные
величины.
Устройства версий x-U оснащаются двумя выходами 0...10 В, устройства серии x-I оснащаются двумя выходами 4...20 мА. Выбор величин,
подаваемых на выход, производится с помощью DIP-переключателей. Для выхода 1 можно выбрать относительную влажность (в %), абсолютную
влажность (г ⁄ м³), соотношение по массе (г ⁄кг), температуру точки росы (°C) или энтальпию (кДж ⁄ кг) (в пренебрежении атмосферным
давлением). На выход 2 подается температура окружающего воздуха (°C), причем можно выбрать один из четырех диапазонов измерения.
В состоянии поставки на выход 1 подается относительная влажность (0...100 %), диапазон измерения температуры на выходе 2 – 0...50°C.
Разнообразие вариантов конфигурации позволяет решать различные задачи измерения и регулирования.
Устройства следует использовать в воздухе, не содержащем вредных веществ и конденсата, без разрежения или избыточного давления вблизи
чувствительного элемента. К областям их применения относятся медицинская техника, холодильная техника, системы кондиционирования, особо
чистые и стерильные помещения. Датчики пригодны для для установки в каналах и настенного монтажа.

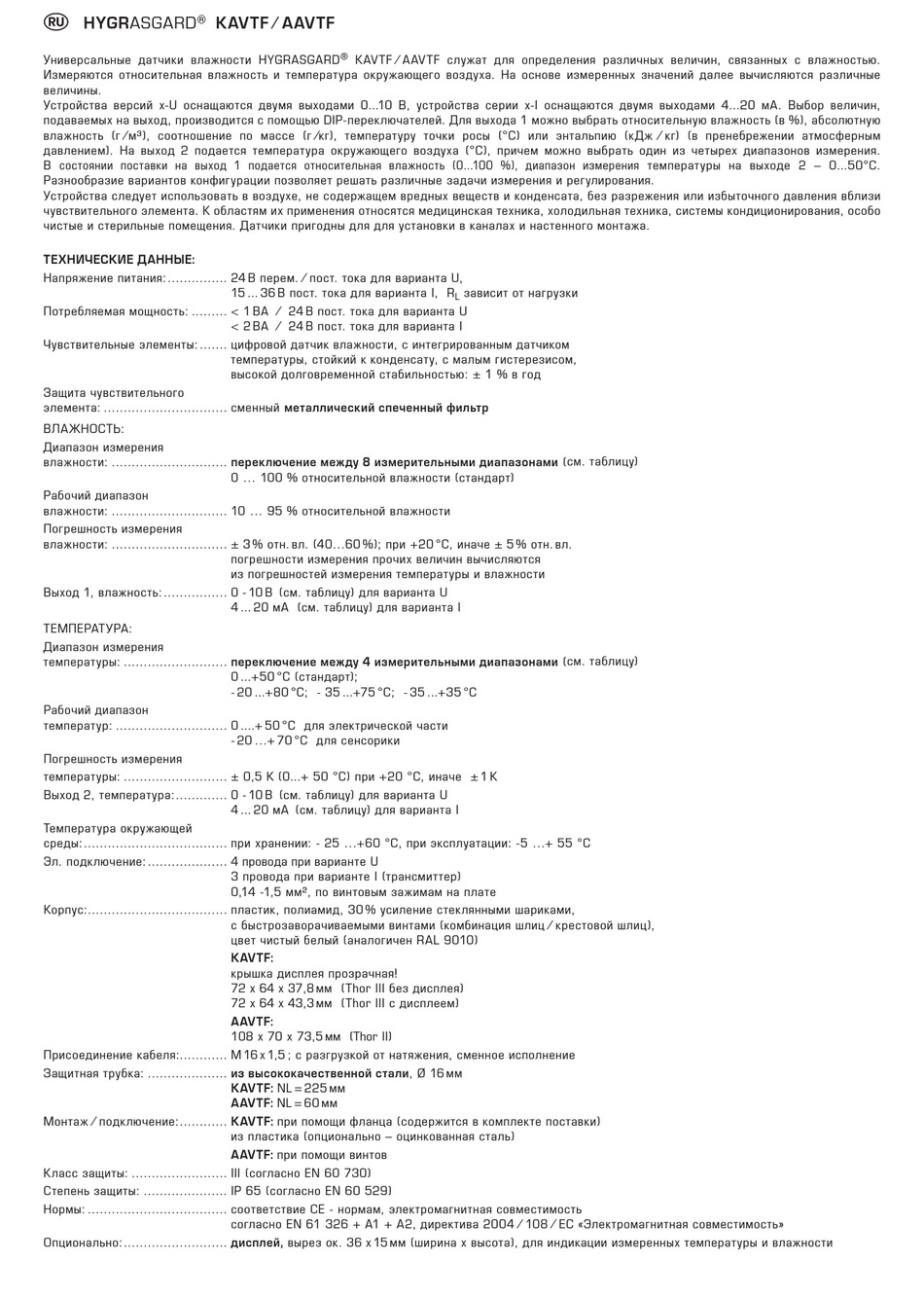

ТЕХНИЧЕСКИЕ ДАННЫЕ:
Напряжение питания: ............... 24 B перем. ⁄ пост. тока для варианта U,
Потребляемая мощность: ......... < 1 ВА ⁄ 24 В пост. тока для варианта U
Чувствительные элементы: ....... цифровой датчик влажности, с интегрированным датчиком
Защита чувствительного
элемента: ............................... сменный металлический спеченный фильтр
ВЛАЖНОСТЬ:
Диапазон измерения
влажности: ............................. переключение между 8 измерительными диапазонами ( см. таблицу)
Рабочий диапазон
влажности: ............................. 10 ... 95 % относительной влажности
Погрешность измерения
влажности: ............................. ± 3 % отн. вл. (40...60 %); при +20 °C, иначе ± 5 % отн. вл.
Выход 1, влажность: ................ 0 - 10 B (см. таблицу) для варианта U
ТЕМПЕРАТУРА:
Диапазон измерения
температуры: .......................... переключение между 4 измерительными диапазонами ( см. таблицу)
Рабочий диапазон
температур: ............................ 0 ....+ 50 °C для электрической части
Погрешность измерения
температуры: .......................... ± 0,5 K (0...+ 50 °C) при +20 °C, иначе ± 1 K
Выход 2, температура: ............. 0 - 10 B (см. таблицу) для варианта U
Температура окружающей
среды: .................................... при хранении: - 25 ...+60 °C, при эксплуатации: -5 ...+ 55 °C
Эл. подключение: .................... 4 провода при варианте U
Корпус: ................................... пластик, полиамид, 30 % усиление стеклянными шариками,
Присоединение кабеля:............ M 16 x 1,5 ; с разгрузкой от натяжения, сменное исполнение
Защитная трубка: .................... из высококачественной стали, Ø 16 мм
Монтаж ⁄ подключение: ............ KAVTF: при помощи фланца (содержится в комплекте поставки)
Класс защиты: ........................ III (согласно EN 60 730)
Степень защиты: ..................... IP 65 (согласно EN 60 529)
Нормы: ................................... соответствие CE - нормам, электромагнитная совместимость
Опционально: .......................... дисплей, вырез ок. 36 x 15 мм (ширина x высота), для индикации измеренных температуры и влажности
KAVTF ⁄ AAVTF
® KAVTF ⁄ AAVTF служат для определения различных величин, связанных с влажностью.
15 ... 36 В пост. тока для варианта I, R
< 2 ВА ⁄ 24 В пост. тока для варианта I
температуры, стойкий к конденсату, с малым гистерезисом,
высокой долговременной стабильностью: ± 1 % в год
0 ... 100 % относительной влажности (стандарт)
погрешности измерения прочих величин вычисляются
из погрешностей измерения температуры и влажности
4 ... 20 мA (см. таблицу) для варианта I
0 ...+50 °C (стандарт);
- 20 ...+80 °C; - 35 ...+75 °C; - 35 ...+35 °C
- 20 ...+ 70 °C для сенсорики
4 ... 20 мА (см. таблицу) для варианта I
3 провода при варианте I (трансмиттер)
0,14 -1,5 мм², по винтовым зажимам на плате
с быстрозаворачиваемыми винтами (комбинация шлиц ⁄ крестовой шлиц),
цвет чистый белый (аналогичен RAL 9010)
KAVTF:
крышка дисплея прозрачная!
72 x 64 x 37,8 мм (Thor III без дисплея)
72 x 64 x 43,3 мм (Thor III с дисплеем)
AAVTF:
108 x 70 x 73,5 мм (Thor II)
KAVTF: NL = 225 мм
AAVTF: NL = 60 мм
из пластика (опционально – оцинкованная сталь)
AAVTF: при помощи винтов
согласно EN 61 326 + A1 + A2, директива 2004 ⁄ 108 ⁄ EC «Электромагнитная совместимость»
зависит от нагрузки
L
