S+S REGELTECHNIK HYGRASGARD series Bedienungs- Und Montageanleitung
Außenfeuchtefühler
Vorschau ausblenden
Andere Handbücher für HYGRASGARD series:
- Bedienungs- und montageanleitung (17 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
D G F r

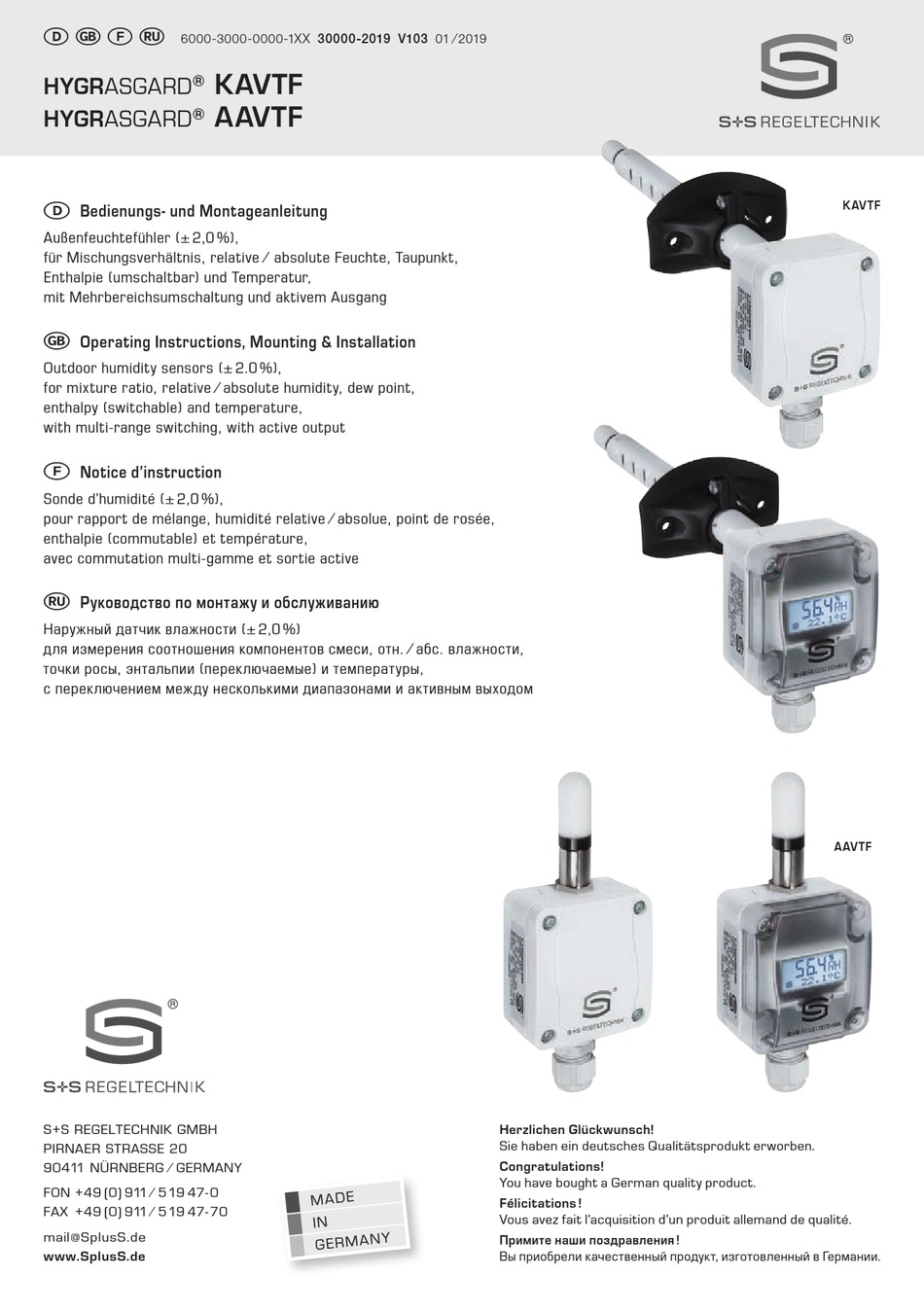

6000-3000-0000-1XX 30000-2019 V103 01 ⁄ 2019
KAVTF
HYGRASGARD
®
AAVTF
HYGRASGARD
®
D
Bedienungs- und Montageanleitung
Außenfeuchtefühler (± 2,0 %),
für Mischungsverhältnis, relative ⁄ absolute Feuchte, Taupunkt,
Enthalpie (umschaltbar) und Temperatur,
mit Mehrbereichsumschaltung und aktivem Ausgang
G
Operating Instructions, Mounting & Installation
Outdoor humidity sensors (± 2.0 %),
for mixture ratio, relative ⁄ absolute humidity, dew point,
enthalpy (switchable) and temperature,
with multi-range switching, with active output
F
Notice d'instruction
Sonde d'humidité (± 2,0 %),
pour rapport de mélange, humidité relative ⁄ absolue, point de rosée,
enthalpie (commutable) et température,
avec commutation multi-gamme et sortie active
r
Руководство по монтажу и обслуживанию
Наружный датчик влажности (± 2,0 %)
для измерения соотношения компонентов смеси, отн. ⁄ абс. влажности,
точки росы, энтальпии (переключаемые) и температуры,
с переключением между несколькими диапазонами и активным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
KAVTF
AAVTF
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für S+S REGELTECHNIK HYGRASGARD series
Inhaltszusammenfassung für S+S REGELTECHNIK HYGRASGARD series
- Seite 1 Наружный датчик влажности (± 2,0 %) для измерения соотношения компонентов смеси, отн. ⁄ абс. влажности, точки росы, энтальпии (переключаемые) и температуры, с переключением между несколькими диапазонами и активным выходом AAVTF S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄...
- Seite 2 D G F r KAVTF HYGRASGARD ® AAVTF HYGRASGARD ® Maßzeichnung KAVTF Dimensional drawing Plan coté Габаритный чертеж mit Display ohne Display M16x1.5 with display without display avec écran sans écran с дисплеем без дисплея ø32.3 ø20 SF -M Metall -Sinterfilter (optional) Metal sinter filter (optional) Filtre fritté...
-
Seite 3: Technische Daten
® HYGRASGARD KAVTF ⁄ AAVTF KAVTF Rev. 2019 - V26 AAVTF Rev. 2019 - V25 Die universellen Feuchtefühler HYGRASGARD ® KAVTF ⁄ AAVTF mit 6 Ausgangsgrößen dienen zur Ermittlung diverser Messgrößen der Feuchte- messtechnik. Gemessen werden die relativen Feuchte und die Temperatur der Umgebungsluft. Aus diesen Messgrößen werden intern verschieden Kenngrößen berechnet. - Seite 4 Montage und Inbetriebnahme Temperatur- umschaltbare Messbereiche Messbereiche (einstellbar) (einstellbar) 0...+50 °C (default) r.H.: 0...100 % (default) –20...+80 °C 0...50 g ⁄ kg –35...+75 °C 0...80 g ⁄ kg –35...+35 °C a.F.: 0...50 g ⁄ m a.F.: 0...80 g ⁄ m Service 0...+50 °C Anzeige ⁄...
-
Seite 5: Wichtige Hinweise
Wichtige Hinweise – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Bei Aussen- und Kanalfühlern schützt der Sinterfilter des Sensorelementes den Feuchtesensor vor eventuellen Staub belastungen. Dieser Filter sollte bei Verunreinigung ⁄ Verschmutzung regelmäßig gewartet werden. –... - Seite 6 ® HYGRASGARD KAVTF ⁄ AAVTF KAVTF Rev. 2019 - V26 AAVTF Rev. 2019 - V25 The universal humidity sensors HYGRASGARD ® KAVTF ⁄ AAVTF with 6 output sizes are used to determine diverse characteristic variables in humidity measurement. The relative humidity and temperature of the ambient air are measured. From these measurands, the different characteristic variables are internally calculated.
- Seite 7 Installation and Commissioning Temperature Switchable measuring ranges measuring ranges (adjustable) (adjustable) 0...+50 °C (default) r.H.: 0...100 % (default) –20...+80 °C 0...50 g ⁄ kg –35...+75 °C 0...80 g ⁄ kg –35...+35 °C A.H.: 0...50 g ⁄ m A.H.: 0...80 g ⁄ m Service 0...+50 °C display ⁄...
-
Seite 8: General Notes
General notes – This device may only be used in pollutant-free non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – On outdoor and duct sensors, the sinter filter of the senor element protects the humidity sensor against potential dust exposure. In case of pollution ⁄... -
Seite 9: Caracteristiques Techniques
® HYGRASGARD KAVTF ⁄ AAVTF KAVTF Rev. 2019 - V26 AAVTF Rev. 2019 - V25 Les sondes d’humidité universelles HYGRASGARD ® KAVTF ⁄ AAVTF avec 6 dimensions de sortie servent à déterminer différentes grandeurs de mesure de la technique de mesure de l’humidité. Elles mesurent l’humidité relative et la température de l’air ambiant. À partir de ces grandeurs mesurées, différents paramètres sont calculés en interne. -
Seite 10: Montage Et Mise En Service
Montage et mise en service Plages de mesure Plages de mesure de température commutables (réglables) (réglables) 0...+50 °C (default) h.r.: 0...100 % (default) –20...+80 °C 0...50 g ⁄ kg –35...+75 °C 0...80 g ⁄ kg –35...+35 °C a.F.: 0...50 g ⁄ m a.F.: 0...80 g ⁄... - Seite 11 Généralités – Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – Dans le cas des sondes extérieures et des sondes pour montage en gaine, le filtre fritté de l’élément sensible protège la sonde d’humidité contre la pénétration des particules de poussières.
-
Seite 12: Технические Д Анные
® HYGRASGARD KAVTF ⁄ AAVTF KAVTF Rev. 2019 - V26 AAVTF Rev. 2019 - V25 Универсальные датчики влажности HYGRASGARD ® KAVTF ⁄ AAVTF с 6 выходными величинами служат для определения различных величин, связанных с влажностью. Измеряются относительная влажность и температура окружающего воздуха. На основе измеренных значений далее вычисляются... -
Seite 13: Монтаж И Ввод В Эксплуатацию
Монтаж и ввод в эксплуатацию Диапазоны изм. Переключаемые диапазоны температуры измерения (настраиваемые) (настраиваемые) 0...+50 °C (default) r.H.: 0...100 % (default) –20...+80 °C 0...50 г ⁄ кг –35...+75 °C 0...80 г ⁄ кг –35...+35 °C A.H.: 0...50 г ⁄ м A.H.: 0...80 г... -
Seite 14: Напряжение Питания
Указания к продуктам – Данный прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – В случае датчиков для наружной и канальной установки защита чувствительного элемента датчика влажности от возможного скопления пыли обеспечи- вается... - Seite 15 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Seite 16 D G F r KAVTF HYGRASGARD ® AAVTF HYGRASGARD ® Schaltbild KAVTF Schematic diagram KAVTF Montageschema KAVTF AAVTF Schéma de raccordement AAVTF Mounting diagram Схема подключения Schéma de montage Схема монтажа 1 2 3 4 5 6 1 2 3 4 5 6 r.H.
