Wenglor P1MH Serie Betriebsanleitung

Wenglor P1MH Serie Betriebsanleitung

Reflextaster mit hintergrundausblendung

Werbung

DE
P1MHxxx

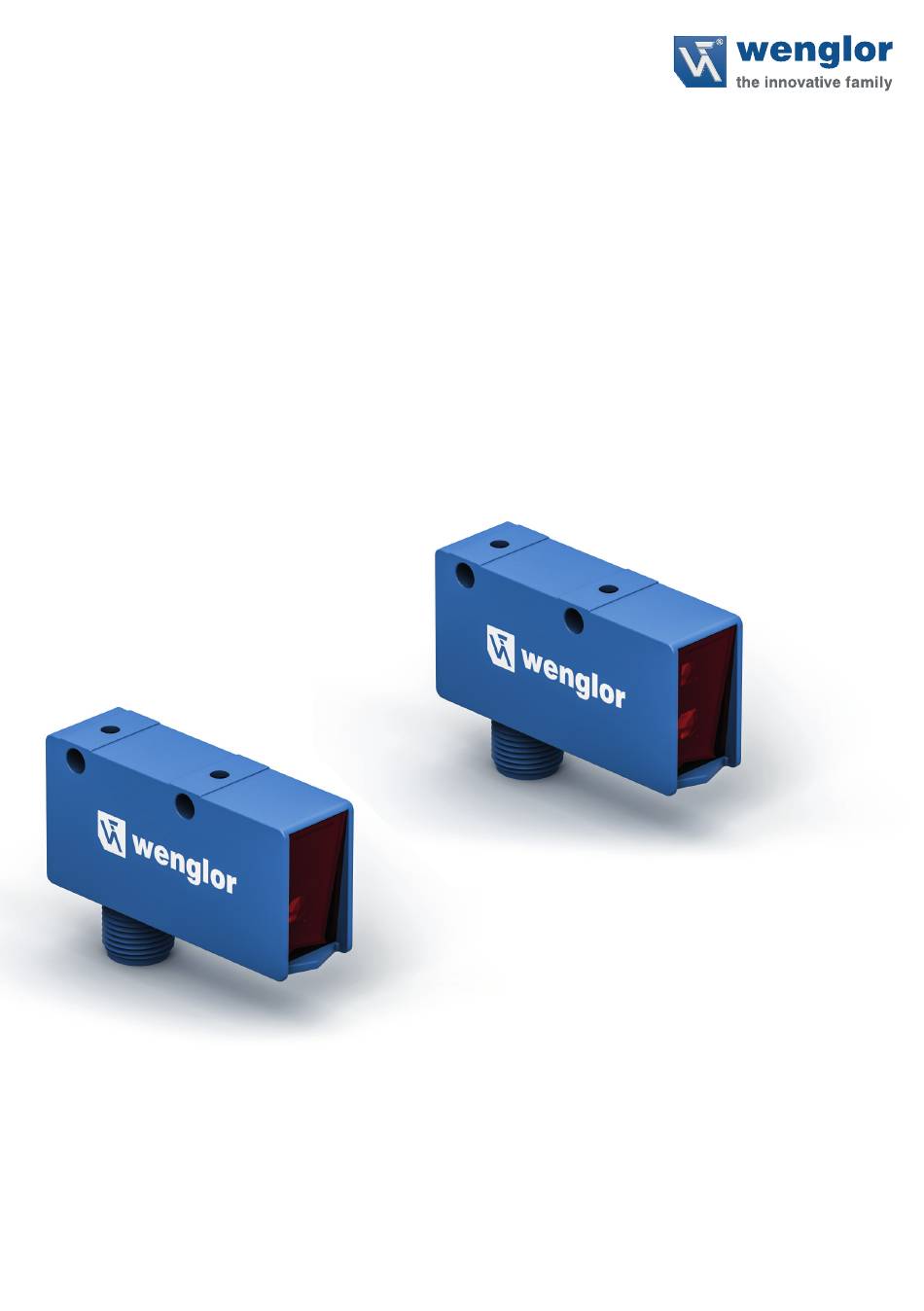

Reflextaster mit Hintergrundausblendung
Betriebsanleitung
Original der Betriebsanleitung
Technische Änderungen vorbehalten
Nur als PDF erhältlich
Version 1.0.0
Stand: 13.01.2023
www.wenglor.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Wenglor P1MH Serie

  • Seite 1 P1MHxxx Reflextaster mit Hintergrundausblendung Betriebsanleitung Original der Betriebsanleitung Technische Änderungen vorbehalten Nur als PDF erhältlich Version 1.0.0 Stand: 13.01.2023 www.wenglor.com...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Allgemeines ..........................3 1.1 Informationen zu dieser Anleitung ......................3 1.2 Symbolerklärungen ..........................3 1.3 Haftungsbeschränkung ..........................4 1.4 Urheberschutz ............................4 2. Zu Ihrer Sicherheit .........................5 2.1 Bestimmungsgemäße Verwendung ......................5 2.2 Nicht bestimmungsgemäße Verwendung ....................5 2.3 Qualifikation des Personals ........................5 2.4 Modifikation von Produkten ........................
  • Seite 3: Allgemeines

    • Das Produkt unterliegt der technischen Weiterentwicklung, sodass Hinweise und Informationen in dieser Betriebsanleitung ebenfalls Änderungen unterliegen können. Die aktuelle Version finden Sie unter www.wenglor.com im Download-Bereich des Produktes. HINWEIS! Die Betriebsanleitung muss vor Gebrauch sorgfältig gelesen und für späteres Nachschlagen aufbewahrt werden.
  • Seite 4: Haftungsbeschränkung

    • Diese Betriebsanleitung enthält keine Zusicherungen von wenglor im Hinblick auf beschriebene Vorgänge oder bestimmte Produkteigenschaften. • wenglor übernimmt keine Haftung hinsichtlich der in dieser Betriebsanleitung enthaltenen Druckfehler oder anderer Ungenauigkeiten, es sei denn, dass wenglor die Fehler nachweislich zum Zeitpunkt der Erstellung der Betriebsanleitung bekannt waren. 1.4 Urheberschutz •...
  • Seite 5: Zu Ihrer Sicherheit

    • Keine Sicherheitsbauteile gemäß der Richtlinie 2006/42 EG (Maschinenrichtlinie). • Das Produkt ist nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet. • Das Produkt darf ausschließlich mit Zubehör von wenglor oder mit von wenglor freigegebenem Zubehör verwendet oder mit zugelassenen Produkten kombiniert werden. Eine Liste des freigegebenen Zubehörs und Kombinationsprodukten ist abrufbar unter www.wenglor.com auf der Produktdetailseite.
  • Seite 6: Modifikation Von Produkten

    Produkts aufzubewahren. • Im Falle von Änderungen finden Sie die jeweils aktuelle Version der Betriebsanleitung unter www.wenglor.com im Download-Bereich des Produktes. • Die Betriebsanleitung vor Gebrauch des Produkts sorgfältig durchlesen. • Der Sensor ist vor Verunreinigungen und mechanischen Einwirkungen zu schützen.
  • Seite 7: Technische Daten

    3. Technische Daten 3.1 Technische Daten Optische Daten Lebensdauer (Tu = 25 °C) 100000 h Max. zul. Fremdlicht 10000 Lux Elektrische Daten Versorgungsspannung IO-Link 18…30 V DC Spannungsabfall Schaltausgang < 2 V Schaltstrom Schaltausgang 100 mA Reststrom Schaltausgang < 50 µA Kurzschlussfest Verpolungssicher Überlastsicher...
  • Seite 8: Lichtfleckdurchmesser

    Bestellnr. P1MH Technische Daten Prinzip Elektronische Hintergrundausblendung Tastweite 200 mm Einstellbereich 40…200 mm 30…200 mm Schalthysterese < 5 % < 10 % Lichtart Rotlicht Laser Laserklasse (EN 60825-1) — Risikogruppe (EN 62471) — Lichtfleckdurchmesser Siehe Tabelle 1 Siehe Tabelle 2 Versorgungsspannung 10…30 V DC Stromaufnahme (Ub = 24 V)
  • Seite 9: Schaltabstandsabweichung

    3.1.2 Schaltabstandsabweichung Typische Kennlinie, bezogen auf Kodak weiß (90 % Remission). P1MH101, P1MH103: P1MH201, P1MH204, P1MH202, P1MH205: Sr = Schaltabstand dSr = Schaltabstandsänderung Schwarz 6 % Remission Grau 18 % Remission Reflextaster mit Hintergrundausblendung...
  • Seite 10: Ergänzende Produkte

    3.2 Ergänzende Produkte wenglor bietet Ihnen die passende Anschlusstechnik für Ihr Produkt. Passende Befestigungstechnik-Nr. Passende Anschlusstechnik-Nr. IO-Link Master Software wTeach2 DNNF005 3.3 Aufbau  = Sendediode  = Empfangsdiode Schraube M4 = 0,5 Nm Potentiometer = 40 Nmm Maßangaben in mm (1 mm = 0,03937 Inch)
  • Seite 11: Bedienfeld

    3.4 Bedienfeld 05 = Schaltabstandseinsteller 30 = Schaltzustandsanzeige/Verschmutzungsmeldung 68 = Versorgungsspannungsanzeige 3.5 Lieferumfang • Sensor • Sicherheitshinweise • Befestigungs-Set 02 4. Transport und Lagerung 4.1 Transport Bei Erhalt der Lieferung ist die Ware auf Transportschäden zu prüfen. Bei Beschädigungen das Paket unter Vorbehalt entgegennehmen und den Hersteller über Schäden informieren.
  • Seite 12: Montage Und Elektrischer Anschluss

    5. Montage und elektrischer Anschluss 5.1 Montage • Das Produkt bei der Montage vor Verunreinigung schützen . • Entsprechende elektrische sowie mechanische Vorschriften, Normen und Sicherheitsregeln sind zu beachten. • Das Produkt vor mechanischen Einwirkungen schützen. • Auf mechanisch feste Montage des Sensors achten. •...
  • Seite 13: Elektrischer Anschluss

    5.2 Elektrischer Anschluss Symbolerklärung Encoder A/A (TTL) Platin-Messwiderstand Encoder B/B (TTL) Versorgungsspannung + nicht angeschlossen Encoder A Versorgungsspannung 0 V Testeingang Encoder B Versorgungsspannung (Wechselspannung) Testeingang invertiert Schaltausgang Schließer (NO) Digitalausgang MIN Triggereingang Schaltausgang Öffner (NC) Digitalausgang MAX Bezugsmasse/Triggereingang Verschmutzungs-/Fehlerausgang (NO) Digitalausgang OK Analogausgang...
  • Seite 14: Diagnose

    5.3 Diagnose Ursachen für das Ansprechen der Verschmutzungsmeldung (LED blinkt): Anzeige-LED Diagnose/Ursache Behebung Verschmutzung Optikabdeckung mit einem Tuch vorsichtig reinigen Dauerhaftes Blinken Alterung der Sendediode Sensor austauschen ca. 2,5 Hz • Schaltabstand des Sensors erhöhen Unsicherer Arbeitsbereich • Abstand Sensor – Objekt verringern Elektrische Verdrahtung prüfen und Kurzschluss Kurzschluss beseitigen...
  • Seite 15: Einstellungen

    • Maschine außer Betrieb setzen. • Fehlerursache anhand der Diagnoseinformationen analysieren und beheben. • Ist der Fehler nicht zu beheben, kontaktieren Sie den wenglor-Support • Kein Betrieb bei unklarem Fehlerverhalten. • Die Maschine ist außer Betrieb zu setzen, wenn der Fehler nicht eindeutig zuzuordnen ist oder sicher behoben werden kann.
  • Seite 16: Wartungshinweise

    • Das Produkt muss bei der Inbetriebnahme vor Verunreinigung geschützt werden. 9. Umweltgerechte Entsorgung Die wenglor sensoric GmbH nimmt unbrauchbare oder irreparable Produkte nicht zurück. Bei der Entsorgung der Produkte gelten die jeweils gültigen länderspezifischen Vorschriften zur Abfallentsorgung. 10. Anhang 10.1 Abkürzungsverzeichnis...
  • Seite 17 Reflextaster mit Hintergrundausblendung...

Diese Anleitung auch für:

P1mh101P1mh103P1mh201P1mh204P1mh202P1mh205
