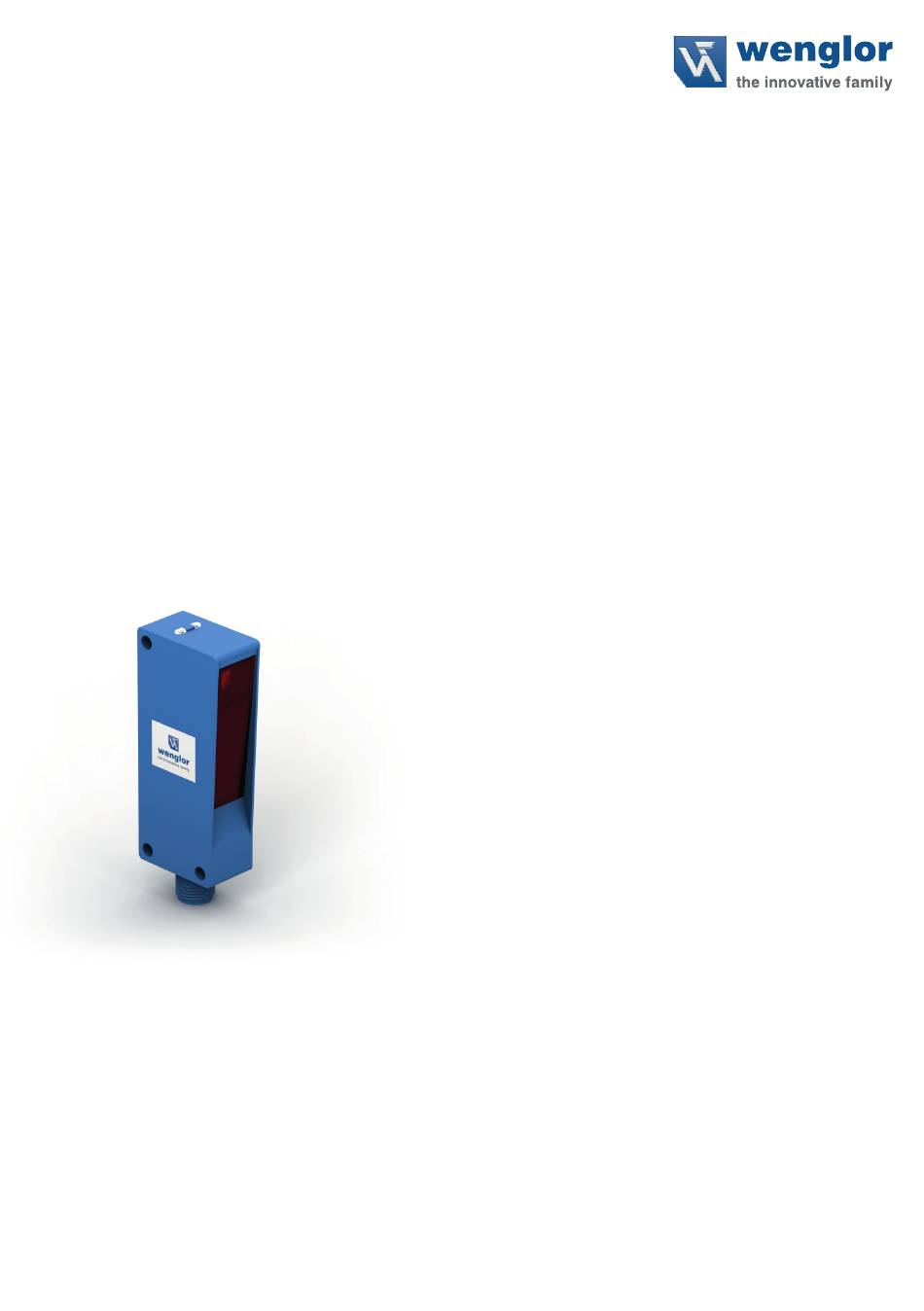

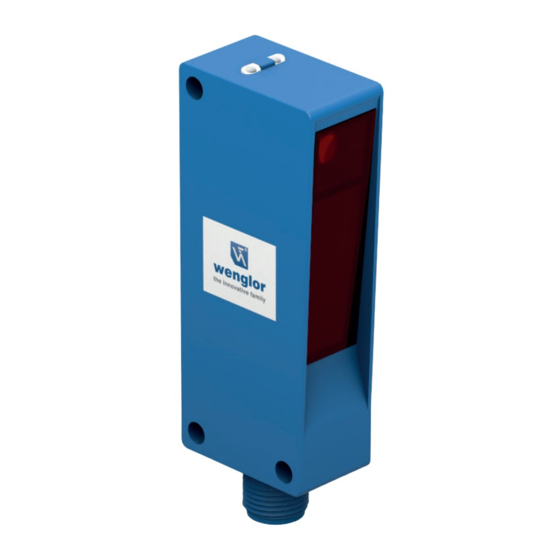

- Seite 1 P1NKxxx Spiegelreflexschranke für transparente Objekte Betriebsanleitung Original der Betriebsanleitung Technische Änderungen vorbehalten Nur als PDF erhältlich Version 1.0.0 Stand: 25.07.2018 www.wenglor.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeines ..........................3 1.1 Informationen zu dieser Anleitung ......................3 1.2 Symbolerklärungen ..........................3 1.3 Haftungsbeschränkung ...........................4 1.4 Urheberschutz ............................4 2. Zu Ihrer Sicherheit ........................5 2.1 Bestimmungsgemäße Verwendung ......................5 2.2 Nicht bestimmungsgemäße Verwendung ....................5 2.3 Qualifikation des Personals ........................6 2.4 Modifikation von Produkten ........................6 2.5 Allgemeine Sicherheitshinweise ......................6 2.6 Zulassungen und Schutzklasse ......................6... -
Seite 3: Allgemeines
• Das Produkt unterliegt der technischen Weiterentwicklung, sodass Hinweise und Informationen in dieser Betriebsanleitung ebenfalls Änderungen unterliegen können. Die aktuelle Version finden Sie unter www.wenglor.com im Download-Bereich des Produktes. HINWEIS! Die Betriebsanleitung muss vor Gebrauch sorgfältig gelesen und für späteres Nachschlagen aufbewahrt werden. -
Seite 4: Haftungsbeschränkung
• Diese Betriebsanleitung enthält keine Zusicherungen von wenglor im Hinblick auf beschriebene Vorgänge oder bestimmte Produkteigenschaften. • wenglor übernimmt keine Haftung hinsichtlich der in dieser Betriebsanleitung enthaltenen Druckfehler oder anderer Ungenauigkeiten, es sei denn, dass wenglor die Fehler nachweislich zum Zeitpunkt der Erstellung der Betriebsanleitung bekannt waren. 1.4 Urheberschutz •... -
Seite 5: Zu Ihrer Sicherheit
• Keine Sicherheitsbauteile gemäß der Richtlinie 2006/42 EG (Maschinenrichtlinie). • Das Produkt ist nicht für den Einsatz in explosionsgefährdeten Bereichen geeignet. • Das Produkt darf ausschließlich mit Zubehör von wenglor oder mit von wenglor freigegebenem Zubehör verwendet oder mit zugelassenen Produkten kombiniert werden. Eine Liste des freigegebenen Zubehörs und Kombinationsprodukten ist abrufbar unter www.wenglor.com auf der Produktdetailseite. -
Seite 6: Qualifikation Des Personals
Produkts aufzubewahren. • Im Falle von Änderungen finden Sie die jeweils aktuelle Version der Betriebsanleitung unter www.wenglor.com im Download-Bereich des Produktes. • Die Betriebsanleitung vor Gebrauch des Produkts sorgfältig durchlesen. • Der Sensor ist vor Verunreinigungen und mechanischen Einwirkungen zu schützen. -
Seite 7: Technische Daten
3. Technische Daten 3.1 Technische Daten P1NK Bestellnummer Technische Daten Optische Daten Reichweite 2600 mm Bezugsreflektor RQ100BA Klarglaserkennung Schalthysterese < 5 % Lichtart Rotlicht Polarisationsfilter Lebensdauer (Tu = 25 °C) 100000 h Max. zul. Fremdlicht 10000 Lux Einlinsenoptik Lichtfleckdurchmesser siehe Tabelle 1 Kleinstes erkennbares Teil siehe Tabelle 2 Elektrische Daten... -
Seite 8: Lichtfleckdurchmesser
3.1.1 Lichtfleckdurchmesser Arbeitsabstand 0,5 m 1,3 m 2,6 m Lichtfleckdurchmesser 30 mm 45 mm 80 mm Tabelle 1 3.1.2 Kleinstes erkennbares Teil Abstand Sensor/Reflektor 0,5 m 1,3 m 2,6 m Kleinstes erkennbares Teil 1,5 mm 4 mm 15 mm Tabelle 2 3.1.3 Schaltabstand Der erreichbare Schaltabstand ist von dem verwendeten Reflektor abhängig. -
Seite 9: Ergänzende Produkte
3.2 Ergänzende Produkte wenglor bietet Ihnen die passende Anschlusstechnik für Ihr Produkt. Passende Befestigungstechnik-Nr. Passende Anschlusstechnik-Nr. IO-Link Master Software wTeach2 DNNF005 3.3 Aufbau 1= Optische Achse Schraube M4 = 0,5 Nm Potentiometer = 40 Nmm Maßangaben in mm (1 mm = 0,03937 Inch) -
Seite 10: Bedienfeld
3.4 Bedienfeld 05 = Schaltabstandseinsteller 30 = Schaltzustandsanzeige/Verschmutzungsmeldung 68 = Versorgungsspannungsanzeige 3.5 Lieferumfang • Sensor • Sicherheitshinweise • Befestigungs-Set 02 4. Transport und Lagerung 4.1 Transport Bei Erhalt der Lieferung ist die Ware auf Transportschäden zu prüfen. Bei Beschädigungen das Paket unter Vorbehalt entgegennehmen und den Hersteller über Schäden informieren. -
Seite 11: Montage Und Elektrischer Anschluss
5. Montage und elektrischer Anschluss 5.1 Montage • Das Produkt bei der Montage vor Verunreinigung schützen . • Entsprechende elektrische sowie mechanische Vorschriften, Normen und Sicherheitsregeln sind zu beachten. • Das Produkt vor mechanischen Einwirkungen schützen. • Auf mechanisch feste Montage des Sensors achten. •... -
Seite 12: Diagnose
GEFAHR! Gefahr von Personen- oder Sachschäden durch elektrischen Strom. Durch spannungsführende Teile sind Schäden an Personal und Ausrüstung möglich. • Anschluss des elektrischen Gerätes darf nur durch entsprechendes Fachpersonal vorgenommen werden. 5.3 Diagnose Ursachen für das Ansprechen der Verschmutzungsmeldung (LED blinkt): Anzeige-LED Diagnose/Ursache Behebung... -
Seite 13: Spiegelreflexschranke Keine Verschmutzung
• Maschine außer Betrieb setzen. • Fehlerursache anhand der Diagnoseinformationen analysieren und beheben. • Ist der Fehler nicht zu beheben, kontaktieren Sie den wenglor-Support • Kein Betrieb bei unklarem Fehlerverhalten. • Die Maschine ist außer Betrieb zu setzen, wenn der Fehler nicht eindeutig zuzuordnen ist oder sicher behoben werden kann. -
Seite 14: Einstellungen
Produkt beschädigen könnten. • Das Produkt muss bei der Inbetriebnahme vor Verunreinigung geschützt werden. 9. Umweltgerechte Entsorgung Die wenglor sensoric GmbH nimmt unbrauchbare oder irreparable Produkte nicht zurück. Bei der Entsorgung der Produkte gelten die jeweils gültigen länderspezifischen Vorschriften zur Abfallentsorgung. Einstellungen... -
Seite 15: Anhang
Mean Time to Dangerous Failure / Mittlere Zeit bis zu einem gefahrbringenden Ausfall 10.2 Änderungsverzeichnis Betriebsanleitung Version Datum Beschreibung/Änderungen 1.0.0 25.07.18 Erstversion der Betriebsanleitung 10.3 EU-Konformitätserklärung Die EU-Konformitätserklärung finden Sie auf unserer Website unter www.wenglor.com im Download-Bereich des Produktes. Spiegelreflexschranke für transparente Objekte...
