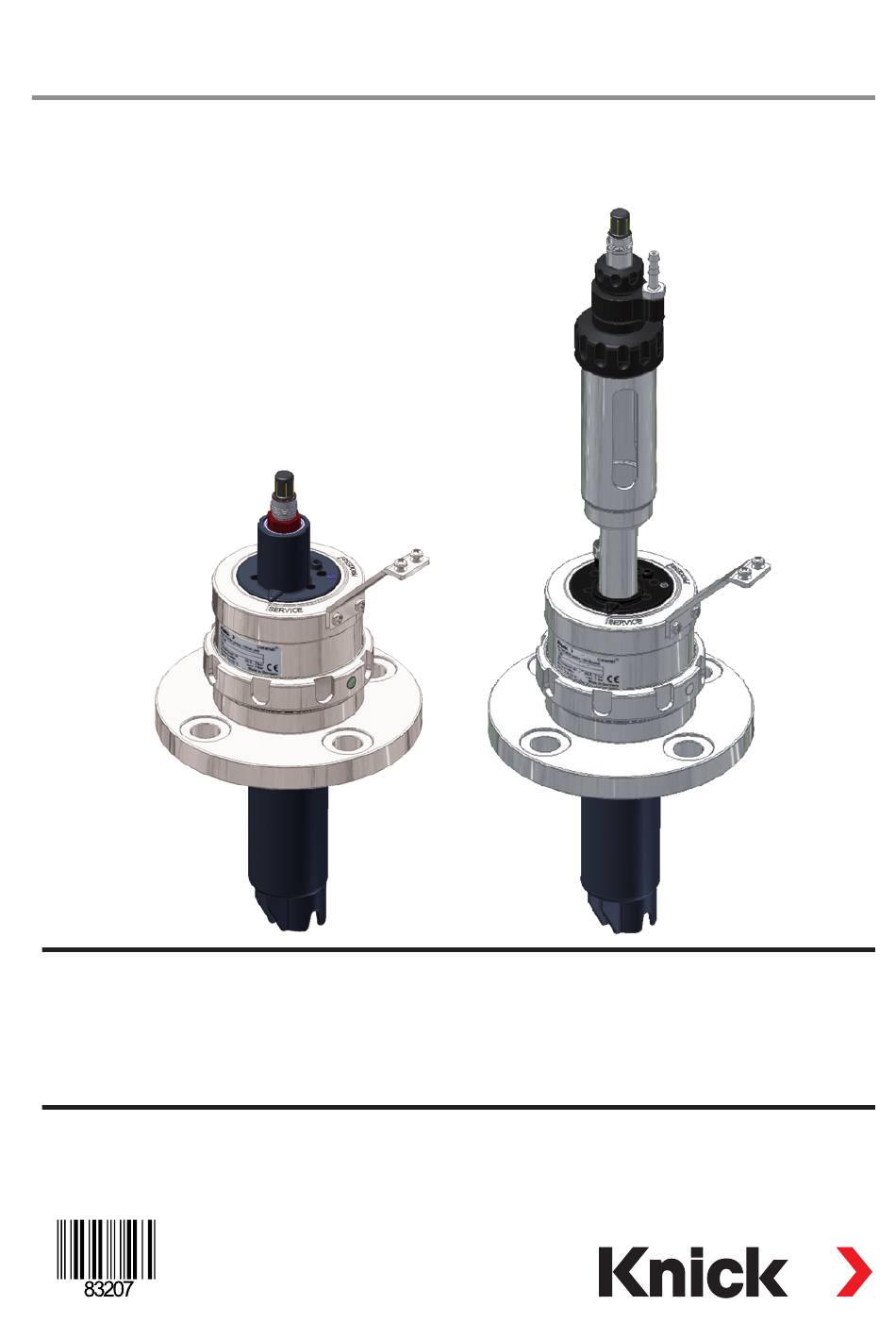

- Seite 1 Ceramat® WA 150(X) Wartungsvorschrift Wartung / Ersatzteile / Zubehör...
- Seite 2 Rücksendung Bitte kontaktieren Sie in diesem Fall das Service-Team. Senden Sie das Gerät gereinigt an die Ihnen genannte Adresse. Bei Kontakt mit Prozessmedium ist das Gerät vor dem Versand zu dekontaminieren/desinfizieren. Legen Sie der Sendung in diesem Fall eine entsprechende Kontaminationserklärung bei (siehe Seite 23) um eine mögliche Gefährdung der Service- Mitarbeiter zu vermeiden.
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise Sensorschleuse Ceramat® WA 150(X) Prozessbedingte Risiken Die Knick Elektronische Messgeräte GmbH & Co. KG übernimmt keine Haftung für Schäden durch dem Betreiber bekannte prozessbedingte Risiken, welche den Einsatz der Sensorschleuse WA 150(X) nicht zulassen würden. Warnung Stellen Sie in jedem Fall sicher, dass die Sensorschleuse während der Montagearbeiten (z. B. -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Sensorschleuse Ceramat® WA 150(X) Sicherheitshinweise ................3 Merkmale, Eigenschaften, Betriebsparameter ........5 Sensorschleuse Ceramat® WA 150(X) mit keramischer Abdichtung ...5 Kontrolle der Sensormontage / Sensorausbausicherung ....6 Nur relevant bei Ceramat® für Sensoren mit Festelektrolyt ....6 Kontrolle der Sensorausbausicherung ..........7 Nur relevant bei Betrieb mit Unical-Protos ...........7 Sichtkontrolle der Funktion des Antriebs ...........8 Hohlraumspülung ................9 Funktion und Funktionskontrolle ..............9... -
Seite 5: Merkmale, Eigenschaften, Betriebsparameter
Dazu muss der Prozess unterbrochen werden und teure Stillstandszeiten sind unvermeidlich. Merkmale und Eigenschaften Mit der Ceramat® bietet Knick eine keramische Sensorschleuse, die auf die üblichen O-Ring-Dich- tungen verzichtet. Bei der pneumatisch betriebenen Wechselarmatur zur automatischen Wartung und Kalibrierung der Sensoren sorgt die Drehbewegung von zwei hochplanen, harten Keramik- scheiben für die sichere Abschottung der Kalibrierkammer gegen den Prozess. -
Seite 6: Kontrolle Der Sensormontage / Sensorausbausicherung
Kontrolle der Sensormontage / Sensorausbausicherung Nur relevant bei Ceramat® für Sensoren mit Festelektrolyt Die Ceramat® ist im Zusammenspiel mit der elektropneumatischen Steuerung Unical® bzw. Sensoraufnahme Uniclean® und dem Messsystem Protos® mit einer Sensorausbausicherung ausgestattet. Diese soll das Einfahren der Sensorschleuse ohne Sensor verhindern (Meldung wird im Protos®... -
Seite 7: Kontrolle Der Sensorausbausicherung
Kontrolle der Sensorausbausicherung Nur relevant bei Betrieb mit Unical-Protos Bei anliegender Druckluft den montierten Sensor im Gewinde der Sensoraufnahme lösen. Bei intakter Sensorausbausicherung strömt hörbar Druckluft ab und im Protos® wird die Meldung angezeigt: „Sensor ausgebaut“. Beim Anziehen des Sensors im Gewinde verschwindet die Meldung im Protos®... -
Seite 8: Sichtkontrolle Der Funktion Des Antriebs
Sichtkontrolle der Funktion des Antriebs Sensorschleuse Ceramat® WA 150(X) Antriebsbewegung visuell kontrollieren. Dabei Antrieb mehrmals von Position PROCESS in Position SERVICE und zurück verfahren. Dazu die Handsteuerung bei Verwendung des Unical® und des Protos® oder das Standard- Medieninterface ZU 0631 (vgl. Seite 20) ver- wenden. -
Seite 9: Hohlraumspülung
Hohlraumspülung Funktion und Funktionskontrolle Funktion In der Position SERVICE sind der Zu- und Ablauf direkt mit der Kalibrierkammer verbunden. Die Keramikschieber sind in einem Außengehäuse aus Kunststoff montiert, welches dem Prozessmedium ausgesetzt ist. Durch Diffusion (Permeation) besteht die Gefahr des Durchdringens von Prozessmedium in den Hohlraum zwischen Keramik und Außengehäuse. -
Seite 10: Trennen Des Antriebs Von Der Prozesseinheit
Trennen des Antriebs von der Prozesseinheit Sensorschleuse Ceramat® WA 150(X) Antrieb in Position SERVICE verfahren. Sensor ausbauen. Dazu wird der Sensor- Montageschlüssel (SW19) ZU 0647 empfohlen. Überwurfmutter lösen. Dazu den ZU 0647 Montageschlüssel Ceramat ZU 0648 verwenden (vgl. Seite 21). ZU 0648 Achtung! Vor dem Trennen des Antriebs unter Prozessdruck den Abflussschlauch beobachten. -
Seite 11: Kontrolle Bzw. Austausch Der O-Ringe Des Antriebs
Kontrolle bzw. Austausch der O-Ringe des Antriebs Sensorschleuse Ceramat® WA 150(X) Losschrauben der Sensorbuchse: Die Sensorbuchse ist in der Position SERVICE nach dem Ausbau des Antriebs schlecht greif- bar. Darum ist es vorteilhaft, nach dem Ausbau den Antrieb wieder in die Position PROCESS zu bringen. -
Seite 12: Sensorbuchsen-Bestellschlüssel (Vgl. Typschild)
Sensorbuchsen-Bestellschlüssel (vgl. Typschild) Sensorschleuse Ceramat® WA 150(X) O-Ring 15x1,5 FKM (Bestell-Nr. #69631) WA150- Sensorbuchse PEEK (#69416) bzw. WA150- Sensorbuchse PVDF (#69417) O-Ring 15,5x2,62 O-Ring 11,9x2,6 Bestell-Nr. der O-Ringe entspr. Dichtungssatz (siehe Seite 18) O-Ring 15x1,5 FKM (Bestell-Nr. #69631) WA150- Sensorbuchse lang 1.457 (#71333) bzw. WA150- Sensorbuchse lang 1.457 (#71333) O-Ring 15,5x2,62... -
Seite 13: O-Ringe
O-Ringe Sensorschleuse Ceramat® WA 150(X) O-Ringe (statisch belastet) auf Zu- bzw. Abfluss begutachten und ggf. ersetzen (vgl. Abb. unten)! Auswahl der Dichtungssätze entsprechend „Dichtungssätze und Dichtungsmaterialien“ auf Seite 18. O-Ring 39x2,5 FKM (grau beschichtet) demontieren, begutachten und ggf. ersetzen (vgl. Abb.). Nach Demontage des O-Rings 39x2,5 die O-Ring-Nut auf Korrosion oder Ablagerungen untersu- chen. -
Seite 14: Kontrolle Der Prozesseinheit
Kontrolle der Prozesseinheit Sensorschleuse Ceramat® WA 150(X) Kontrolle des Sondengehäuses auf Ablagerungen und chemischen Angriff. Bei Ablagerungen in der Keramiköffnung bereits nach kurzer Betriebszeit wird eine Umrüstung auf Sensorbuchse, lang (ZU 0672 Edelstahl bzw. ZU 0673 Hastelloy) empfohlen (vgl. „Zubehör“ auf Seite 22). -
Seite 15: Einbau Des Antriebs In Der Prozesseinheit
Einbau des Antriebs in die Prozesseinheit Sensorschleuse Ceramat® WA 150(X) Hinweis! Vor der Montage des Antriebs in die Prozesseinheit prüfen, ob sich der Antrieb in der Position SERVICE befindet. Nur dann lässt sich der Antrieb ausreichend tief in die Prozesseinheit einschieben, so dass das Gewinde der Überwurfmutter greifen kann. -
Seite 16: Wartungsintervalle
Wartungsintervalle Sensorschleuse Ceramat® WA 150(X) Durch unterschiedlichste Prozessbedingungen (Druck, Temperatur, chemisch aggressive Medien usw.) sind allgemeingültige Angaben über notwendige Wartungsintervalle nur schwer möglich. Sollten gesicherte Erfahrungen aus ähnlichen Messstellen hinsichtlich verwendeter Materialien und deren Beständigkeiten unter Prozessbedingungen vorliegen, können die Wartungsintervalle kundenseitig angepasst werden. -
Seite 17: Auswahl Geeigneter Schmierfette
Auswahl geeigneter Schmierfette Sensorschleuse Ceramat® WA 150(X) Anwendung Pharma / Lebensmittel Chemie / Abwasser Schmierfett Beruglide L Paraliq GTE 703 Syntheso Glep 1 (silikonfrei) (silikonhaltig) (silikonfrei) FDA-konform FDA-konform Registriert nach (USDA H1) NSF-H1 Werkstoffe der Elastomer- dichtungen FFKM EPDM Hinweis: Die Ceramat® wird werksseitig mit Syntheso Glep1 gefettet. Bei hygienischen Anwendungen (FDA-Konformität) werden die prozess- und spülmedienberührten Dichtungen mit Beruglide L gefettet. -
Seite 18: Dichtungssätze Und Dichtungsmaterialien
Dichtungssätze und Dichtungsmaterialien Sensorschleuse Ceramat® WA 150(X) Achtung! Alle verwendeten O-Ringe fetten. Dazu die in den O-Ring-Dichtungssets mitgelieferten Schmierfette verwenden (vgl. auch „Auswahl geeigneter Schmierfette“ auf Seite 17). Die Dichtungssätze für Reparatur und Wartung sind in der folgenden Tabelle aufgelistet: Bestellschlüssel Dichtungs- Dichtungen mit... -
Seite 19: Zubehör
Zubehör Übersicht Ceramat® WA 150(X) Zubehör Bestell-Nr. Schutzscheibe DN80, PEEK ZU 0595 Schutzscheibe DN80, PVDF ZU 0596 Schutzscheibe DN100, PEEK ZU 0597 Schutzscheibe DN100, PVDF ZU 0598 Standard Medieninterface ZU 0631 Pneumatisches Handsteuerventil ZU 0646 Sensor-Montageschlüssel SW19 ZU 0647 Montageschlüssel Ceramat® ZU 0648 Adapter aus PEEK, O-Ringe FKM ZU 0654/1... - Seite 20 Zubehör Ceramat® WA 150(X) Schutzscheibe Schutz des Ceramat®-Flansches aus Edelstahl (W.-Nr.: 1.4571) vor aggressiven Medien, O-Ring-Werkstoff FFKM ZU 0595 angepasst an DN80, PEEK ZU 0596 angepasst an DN80, PVDF angepasst an DN100, PEEK ZU 0597 ZU 0598 angepasst an DN80, PVDF O-Ring ZU 0631 Standard-Medieninterface...
- Seite 21 Zubehör Ceramat® WA 150(X) ZU 0647 Sensor-Montageschlüssel Dient zum sicheren Einschrauben des Sensors, ohne das Kunststoffgewinde des Sensorkopfes PG 13,5 durch zu starkes Anziehmoment (z. B. Maulschlüssel) zu über- lasten. ZU 0648 Montageschlüssel Ceramat® Dient zum Trennen und Montieren des Antriebs von der Prozesseinheit über die Überwurfmutter des Antriebs (vgl.
- Seite 22 Zubehör Ceramat® WA 150(X) Sensorbuchse mit montierten O-Ringen ZU 0616 PEEK, O-Ringe FKM PEEK, O-Ringe EPDM ZU 0617 ZU 0618 PEEK, O-Ringe FFKM ZU 0619 PEEK, O-Ringe EPDM FDA ZU 0620 PVDF, O-Ringe FKM ZU 0621 PVDF, O-Ringe EPDM PVDF, O-Ringe FFKM ZU 0622 PVDF, O-Ringe EPDM FDA ZU 0623...
-
Seite 23: Kontaminationserklärung
Hiermit erkläre ich, daß von den eingeschickten Teilen keinerlei Gesundheitsgefährdungen für die Mitarbeiter der Knick Elektronische Messgeräte GmbH & Co. KG ausgehen. Ich erkläre ferner, daß ich die o. g. Fragen nach bestem Wissen und Gewissen beantwortet habe. Mir ist bekannt, daß ich für Schäden, die durch unwahre und unrichtige Angaben verursacht werden, haftbar gemacht werden kann. - Seite 24 Knick Elektronische Messgeräte GmbH & Co. KG Beuckestr. 22 D-14163 Berlin Tel.: +49 (0)30 - 801 91 - 0 Fax: +49 (0)30 - 801 91 - 200 Internet: http://www.knick.de knick@knick.de TA-203.001-KND01 20130426...
