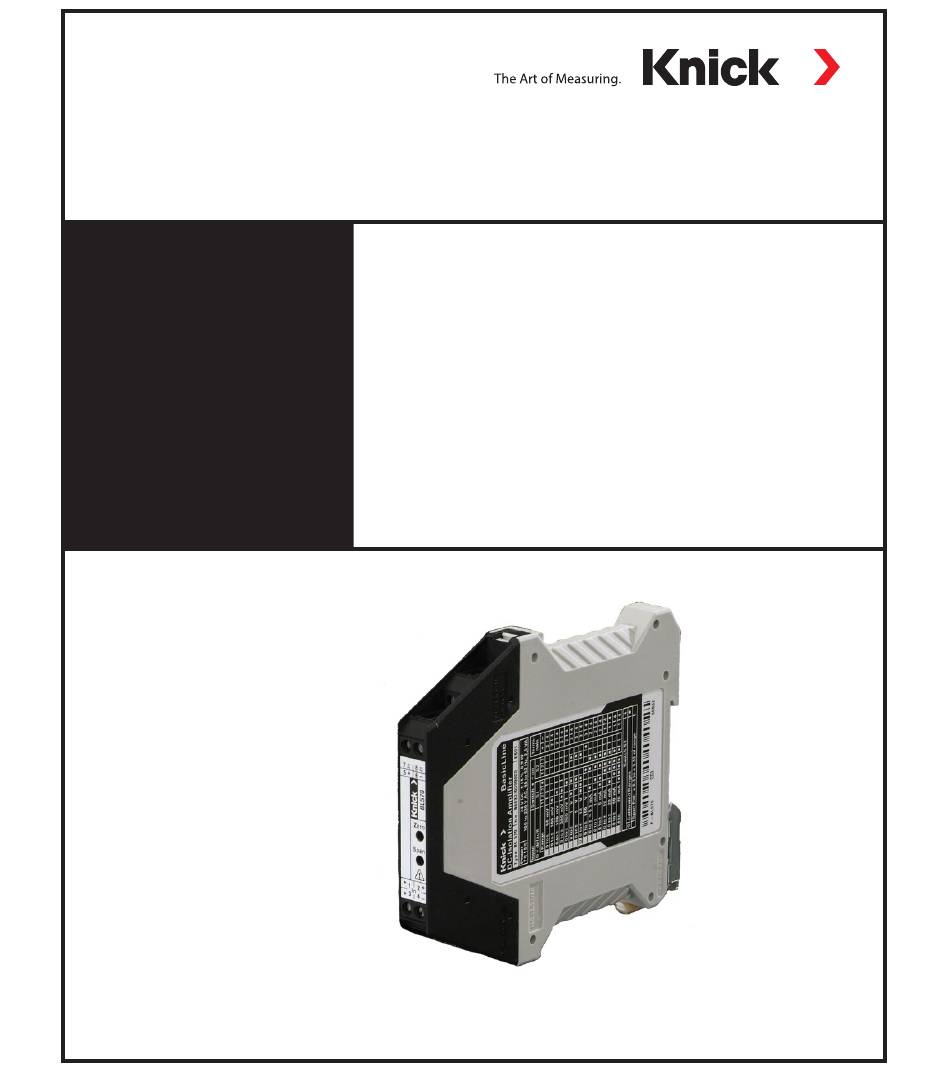

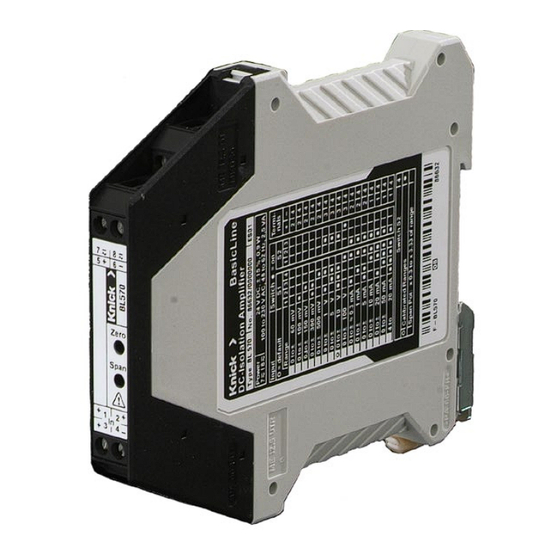

- Seite 1 BasicLine BL 570 Universal-Trennverstärker Deutsch Universal Isolator English Séparateur universel Français Latest Product Information: www.knick.de...
-
Seite 3: Universal-Trennverstärker
BasicLine BL 570 Universal-Trennverstärker Deutsch Zu Ihrer Sicherheit: Zuerst lesen, dann in Betrieb nehmen! Aktuelle Produktinformation: www.knick.de... -
Seite 4: Sicherheitshinweise
Beim Umgang mit den Bausteinen ist auf Schutzmaßnahmen gegen elektrostatische Entladung (ESD) zu achten. Achtung! Der Universal-Trennverstärker BasicLine BL 570 darf nur durch vom Betreiber autorisiertes, qualifiziertes Fachpersonal installiert werden. Erst nach der fachgerechten Installation darf das Gerät mit Hilfsenergie versorgt werden. - Seite 5 Bestimmungsgemäßer Gebrauch Der Universal-Trennverstärker BasicLine BL 570 dient zur galvanischen Trennung und Umwandlung von Signalen im Bereich von ±20 mV bis ±200 V und ±0,1 mA bis ±100 mA. Ein- und Ausgangssignal sind über DIP-Schalter kalibriert umschaltbar. Ein Nachjustieren der voreinstellbaren Messbereiche ist nicht erforderlich.
- Seite 6 Konfigurierung 3.1 Werkzeug Zum Öffnen des Gerätes und zum Anschluss der Leitungen an die Schraub- klemmen wird ein Schraubendreher mit einer Klingenbreite von 2,5 mm benötigt. 3.2 Gerät öffnen Mit Schraubendreher den Verschluss auf beiden Seiten des Gehäuses entriegeln, Gehäuseoberteil und Elektronik bis zur Rastung herausziehen.
- Seite 7 Eingang Klemmen Eingangsbereich 0 ... ± 60 mV 0 ... ± 100 mV 0 ... ± 150 mV 0 ... ± 300 mV 0 ... ± 500 mV 0 ... ± 1 V 0 ... ± 5 V 0 ... ± 10 V 0 ...
- Seite 8 Ausgang Ausgangsbereich Ausgangs- Endwert Spanne 0 ... ± 10 V 10 V 10 V 2 ... 10 V 10 V 0 ... ± 5 V 1 ... 5 V 0 ... ± 20 mA 20 mA 20 mA 4 ... 20 mA 16 mA 20 mA Offset...
-
Seite 9: Montage
Montage Die Universal-Trennverstärker werden auf TS 35 Normschienen aufgerastet. Der elektrische Anschluss Klemmenbelegung 1 Eingang + > 5 mA 2 Eingang + ≤ 500 mV / ≤ 5 mA 3 Eingang + > 500 mV 4 Eingang - 5 Ausgang + 6 Ausgang - 7 Hilfsenergie 8 Hilfsenergie... - Seite 10 Abmessungen Metallschloss zur Befestigung Schraubklemmen auf der Hutschiene...
- Seite 11 Erklärungen, Genehmigungen und Zulassungen CE-Kennzeichnung Konformitätserklärung zur Niederspannungs- und EMV-Richtlinie unter www.knick.de UL Listed, File No. E340287, Standard: UL 61010-1, CAN/CSA C22.2 No. 61010-1 Bestelldaten Gerät Bestell-Nr. Universal-Trennverstärker BL 570 BL 570...
-
Seite 12: Technische Daten
Technische Daten Eingangsdaten Eingänge konfigurierbar von 20 mV ... 200 V und Spannung umschaltbar in kalibrierten Stufen 60 mV, 100 mV, 150 mV, 300 mV, 500 mV, 1 V, 5 V, 10 V, 100 V, uni- / bipolar Strom konfigurierbar von 0,1 mA ... 100 mA und umschaltbar in kalibrierten Stufen 0,3 mA, 1 mA, 5 mA, 10 mA, 20 mA, 50 mA uni- / bipolar und 4 ... - Seite 13 Ausgangsdaten Ausgang 20 mA, 5 V, 10 V uni- / bipolar sowie 4 ... 20 mA, 1 ... 5 V und 2 ... 10 V kalibriert umschaltbar Verschiebung -100%, -50 %, 0 %, 50 %, 100 % der Messspanne des gewählten Ausgangsbereichs Bürde bei Ausgangsstrom...
- Seite 14 Produktfamiliennorm: EN 61326 Umgebungstemperatur Betrieb 0 ... +55 °C Transport und Lagerung -25 ... +85 °C Umgebungsbedingungen Ortsfester Einsatz, wettergeschützt rel. Luftfeuchte 5 ... 95 %, keine Betauung Höhe bis zu 2000 m Wasser oder windgetriebener Niederschlag (Regen, Schnee, Hagel) ausgeschlossen Hilfsenergie 24 V DC (±...
- Seite 40 Knick Elektronische Messgeräte GmbH & Co. KG Beuckestraße 22 14163 Berlin Germany Tel: +49 (0)30 - 801 91 - 0 Fax: +49 (0)30 - 801 91 - 200 Internet: http://www.knick.de knick@knick.de 086928 TA-251.104-KNX01 20140201...
