Inhaltsverzeichnis

Quicklinks

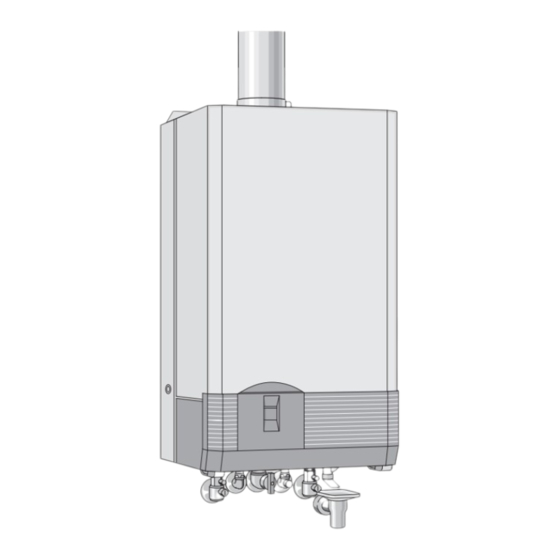

Serviceheft für den Fachmann
Gas-Brennwertgerät
ÿþýüûúý
und ÿþýüûúý Kamin
ZSBR 3/5-12 A
ZSBR 7/11-25 A
ZWBR 7/11-25 A
ZBR 7/11-25 A
ZBR 12/15-42 A
6 720 610 152-00.1R
ZSBR 7-18 K
ZWBR 7-18 K
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Junkers CERAPUR Kamin

Inhaltszusammenfassung für Junkers CERAPUR Kamin

  • Seite 1 Serviceheft für den Fachmann Gas-Brennwertgerät ÿþýüûúý und ÿþýüûúý Kamin 6 720 610 152-00.1R ZSBR 3/5-12 A ZSBR 7-18 K ZSBR 7/11-25 A ZWBR 7-18 K ZWBR 7/11-25 A ZBR 7/11-25 A ZBR 12/15-42 A...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise Symbolerklärung Geräteübersicht CERAPUR bis FD 971 CERAPUR ab FD 972 CERAPUR Kamin Funktion der Bosch Heatronic Temperaturanzeige Anzeige von Störungen Anzeige von Sonderbetriebsprogrammen Servicefunktionen Fehlersuche Hinweise zur Benutzung der Fehlertabellen Fehlertabelle Fehler-Codes Fehler, die in der Anzeige nicht gezeigt...

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Symbolerklärung Sicherheitshinweise im Text werden Bei Abgasgeruch: mit einem Warndreieck gekennzeichnet B Gerät ausschalten. und grau hinterlegt. B Fenster und Türen öffnen. B Zugelassenen Fachbetrieb benachrichtigen. Signalwörter kennzeichnen die Schwere der Gefahr, die auftritt, wenn die Maßnahmen zur Schadensvermei- Bei Gasgeruch: dung nicht befolgt werden.

  • Seite 4: Geräteübersicht

    Geräteübersicht Geräteübersicht CERAPUR bis FD 971 Stecker Gebläseleitung Deckel-Befestigungssatz Wärmetauscher- Mess-Stelle für Deckel Abgas Verbrennungs- luft Gebläse Mischeinrich- Elektrodensatz: tung Überwachungs- elektrode Zündelektroden Vorlauf-NTC Gasrohr Heizungsvorlauf Gebläsesteue- rung Vorlauf-STB Gasdrossel: Einstell- schraube CO2 (max) Gasarmatur: Einstell- schraube Pumpe CO2min Stecker Befestigungs- Zündleitung schraube...

  • Seite 5: Cerapur Ab Fd 972

    Geräteübersicht CERAPUR ab FD 972 Stecker Gebläseleitung Deckel-Befestigungssatz Wärmetauscher- Deckel Mess-Stelle für Abgas Verbrennungs- luft Elektrodensatz: Überwachungs- elektrode Gebläse Zündelektroden Mischeinrich- tung Vorlauf-NTC Heizungsvorlauf Gasrohr Vorlauf-STB Gasdrossel: Einstell- schraube CO2 (max) Pumpe Gasarmatur: Einstell- schraube CO2min Befestigungs- schraube Schaltkasten Stecker Zündleitung Bild 2 7 181 465 609 (01.04)

  • Seite 6: Cerapur Kamin

    Geräteübersicht CERAPUR Kamin Strömungssicherung Stecker Gebläseleitung Mess-Stelle für CO Deckel-Befestigungssatz Einstellung Gebläse Wärmetauscher- Mischeinrich- Deckel tung Elektrodensatz: Überwachungses- elektrode Zündelektroden Vorlauf-NTC Gasrohr Heizungsvorlauf Vorlauf-STB Gasdrossel: Einstell- schraube CO2 (max) Pumpe Gasarmatur: Einstell- Befestigungs- schraube schraube CO2min Schaltkasten Stecker Zündleitung Bild 3...

  • Seite 7: Funktion Der Bosch Heatronic

    Funktion der Bosch Heatronic Funktion der Bosch Heatronic Temperaturanzeige B Taste drücken und halten, bis das Display – – zeigt. Bei allen Geräten wird die aktuelle Vorlauftemperatur im Taste leuchtet. Heizbetrieb und im Warmwasserbetrieb angezeigt. Der B Temperaturregler drehen, bis das Display 2.0 Anzeigebereich reicht von 00 °C bis 99 °C.

  • Seite 8: Servicefunktionen

    Funktion der Bosch Heatronic B Temperaturregler auf die ursprünglichen Werte drehen. Das Display zeigt die Vorlauftemperatur. Servicefunktionen 2.4.1 1. Service-Ebene Nach dem Ändern/Ablesen der Servicefunktion: B Taste drücken und halten, bis das Display [ ] Bedienung zeigt. Um eine Servicefunktion zu ändern oder abzulesen: B Temperaturregler auf die ursprünglichen B Taste...
  • Seite 9 Funktion der Bosch Heatronic Werte, die nur abgelesen werden können: Anzeige- Beschreibung bereich Wert bei Reset Vorlauf-NTC 0 - 99 °C Warmwasser-NTC (ZWBR...) 0 - 99 °C Speicher-NTC (ZSBR...) 0 - 99 °C Wärmetauscher-NTC (ZWBR...) 0 - 99 °C Temperatur an der Abgasüberwachung 0 - 199 °C Temperatur am Abgassensor (Z.BR...K) 0 - 199 °C...
  • Seite 10 Funktion der Bosch Heatronic Funktionen, bei denen nur die linke Stelle der Anzeige abgelesen wird: Anzeige Beschreibung Wert bei Reset Differenzdruckschalter 0 = offen 1 = geschlossen Externer Wächter (Klemme 8 - 9; Zubehör oder 0 = offen Brücke (= Lieferzustand)) 1 = geschlossen Raumthermostat über LSM 0 = gesperrt...
  • Seite 11 Funktion der Bosch Heatronic Funktionen, bei denen nur die rechte Stelle der Anzeige abgelesen wird: Anzeige Beschreibung Wert bei Reset Raumthermostat (Klemme Ls - Lr) 0 = gesperrt 1 = Wärmeforderung Speicherthermostat (Klemme 7-9) 0 = gesperrt 1 = Wärmeforderung Freigabe LSM 0 = gesperrt 1 = Wärmeforderung...
  • Seite 12 Funktion der Bosch Heatronic 2.4.3 2. Service-Ebene Nach dem Ändern/Ablesen der Servicefunktion: B Tasten gleichzeitig drücken und halten, Bedienung bis das Display [ ] zeigt. Um eine Servicefunktion zu ändern oder abzulesen: B Temperaturregler auf die ursprünglichen B Tasten gleichzeitig drücken und halten, Werte drehen.

  • Seite 13: Fehlersuche

    Fehlersuche Fehler EA Fehlersuche Hinweise zur Benutzung der Feh- hahn geöffnet?“ überprüft und beantwortet werden. Bei geschlossenem Gashahn den Gashahn öffnen, und das lertabellen Gerät entriegeln. Dazu die Taste drücken. Geräte- Die Vorgehensweise wird am Beispiel EA beschrie- neustart hervorrufen und eine komplette Wärmeforde- ben: rung bis zum Abschalten durchlaufen! In der Überschrift der Tabelle werden der Fehlercode,...

  • Seite 14: Fehlertabelle

    Fehlersuche Fehler EA Fehlertabelle Fehler Fehler Zu lauteVerbrennungs- geräusche, Brummge- räusche Abgaswerte nicht i.O., CO-Wert zu hoch Zündung zu hart, Zündung schlecht. Tab. 9 Tab. 8 7 181 465 609 (01.04)

  • Seite 15: Fehler-Codes

    Fehlersuche Fehler A3 Fehler-Codes blinkt. Abgasüberwachung nicht erkannt. Prüfschritt Maßnahme B Eingestellte Werte an den Temperaturreglern aufschreiben. B Kaltlufteinfall beseitigen. Umgebungstemperatur der Abgas- überwachung < -8 °C? A3? ↓2. ↓2. nein: B Taste B Ist Stecker korrodiert drücken. , beschädigt oder ver- schmutzt? Betroffene Bauteile tauschen.
  • Seite 16 Fehlersuche Fehler A3 blinkt. Abgasüberwachung nicht erkannt. Prüfschritt Maßnahme B 20-poligen Stecker auf der Leiter- B Gerät ausschalten. platte abziehen. B Kabelbaum tauschen. Nach maximal 60 Sekunden: B Gerät einschalten. Anzeige wechselt in 0. bis 5.? A3? ↓Ende B Veränderte Servicewerte notieren (siehe Tabelle 1, nein: "Service-Ebene 1, veränderbare Werte"...
  • Seite 17 Fehlersuche Fehler A4 blinkt. Abgasüberwachung hat ausgelöst. Um das Gerät wieder in Betrieb zu nehmen: B Gerät am Hauptschalter aus- und wieder einschalten. – oder – B Warten – das Gerät geht nach 20 Minuten automatisch in Betrieb. Prüfschritt Maßnahme B Eingestellte Werte an den Temperaturreglern aufschreiben.
  • Seite 18 Fehlersuche Fehler A4 blinkt. Abgasüberwachung hat ausgelöst. Um das Gerät wieder in Betrieb zu nehmen: B Gerät am Hauptschalter aus- und wieder einschalten. – oder – B Warten – das Gerät geht nach 20 Minuten automatisch in Betrieb. Prüfschritt Maßnahme B Absaugeinrichtung an LSM 5 angeschlossen? Absaugeinrichtung (z.
  • Seite 19 Fehlersuche Fehler A5 blinkt. Warmhalte-NTC defekt. Prüfschritt Maßnahme B Eingestellte Werte an den Temperaturreglern aufschreiben. B Taste B Gerät ausschalten. drücken. B Service-Funktion .3 aufrufen. B Ist Stecker korrodiert , beschädigt oder ver- Temperatur 0. bis 5. wird angezeigt? schmutzt? Betroffene Bauteile tauschen. B Gerät einschalten.
  • Seite 20 Fehlersuche Fehler A5 blinkt. Warmhalte-NTC defekt. Prüfschritt Maßnahme B 20-poligen Stecker auf der Leiter- B Gerät ausschalten. platte abziehen. B Kabelbaum tauschen. Anzeige wechselt in 0. bis 5.? B Gerät einschalten. ↓Ende B Veränderte Servicewerte notieren (siehe Tabelle 1, nein: "Service-Ebene 1, veränderbare Werte"...
  • Seite 21 Fehlersuche Fehler A7 blinkt. Warmwasser-NTC defekt. Prüfschritt Maßnahme B Eingestellte Werte an den Temperaturreglern aufschreiben. B Taste B Ist Stecker korrodiert drücken. , beschädigt oder ver- schmutzt? Betroffene Bauteile tauschen. B Service-Funktion .2 aufrufen. Temperatur 0. bis 5. wird angezeigt? A7? ↓2.
  • Seite 22 Fehlersuche Fehler A7 blinkt. Warmwasser-NTC defekt. Prüfschritt Maßnahme B 20-poligen Stecker auf der Leiter- B Gerät ausschalten. platte abziehen. B Kabelbaum tauschen. Anzeige wechselt in 0. bis 5.? B Gerät einschalten. ↓Ende. B Veränderte Servicewerte notieren (siehe Tabelle 1, nein: "Service-Ebene 1, veränderbare Werte"...
  • Seite 23 Fehlersuche Fehler A8 blinkt. Kommunikation unterbrochen Prüfschritt Maßnahme B Gerät ausschalten. B Gerät einschalten. Verdrahtung zwischen BM1 (Stecker ↓2. SK 1) und Regler i.O? B Verdrahtung wie in der Installationsanleitung nein: • Klemme 1 am BM1 mit Klemme 1 beschrieben richtigstellen. am Regler verbunden? B Gerät einschalten.
  • Seite 24 Fehlersuche blinkt. Modul nicht erkannt. (Konstante Vorlauftemperatur entsprechend dem Vorlauftemperaturwähler am Heizgerät.) Prüfschritt Maßnahme B Eingestellte Werte an den Temperaturreglern aufschreiben. B Taste drücken. Kein Modul erkannt. B Service-Funktion 1.9 aufrufen. B Verbindungsleitung zwischen Leiterplatte und Kennzahl 0., 2., 4., 5. wird angezeigt. RAM oder TA 211 E abziehen.
  • Seite 25 Fehlersuche blinkt. Modul nicht erkannt. (Konstante Vorlauftemperatur entsprechend dem Vorlauftemperaturwähler am Heizgerät.) Prüfschritt Maßnahme B Gerät ausschalten. Fernbedienungsstatus weiter 0.? Fernbedienung: B Oberteil tauschen. B Gerät einschalten. AC? ↓8. ↓8. nein: B Veränderte Servicewerte notieren (siehe Tabelle 1, Leiterplatte defekt. "Service-Ebene 1, veränderbare Werte"...
  • Seite 26 Fehlersuche blinkt. Speicher-NTC nicht erkannt. Prüfschritt Maßnahme B Eingestellte Werte an den Temperaturreglern aufschreiben. ↓2. Leitung des Speicher-NTC 1 richtig verlegt, d.H. nicht durch die B Leitung des Speichertemperaturfühlers wie in der nein: Zugentlastung? Installationsanleitung beschrieben verlegen. B Taste drücken. Stecker am Ende der NTC-Leitung korrodiert beschädigt oder verschmutzt? B Service-Funktion .3 aufrufen.
  • Seite 27 Fehlersuche blinkt. Speicher-NTC nicht erkannt. Prüfschritt Maßnahme B Gerät ausschalten. Temperaturwert 95. bis 99. wird ange- zeigt. B NTC tauschen. B Stecker abziehen. B Gerät einschalten.↓Ende Nach maximal 60 sek: B Veränderte Servicewerte notieren (siehe Tabelle 1, nein: Anzeige wechselt in 0. bis 5.? "Service-Ebene 1, veränderbare Werte"...
  • Seite 28 Fehlersuche blinken. Abgassensor nicht erkannt. Prüfschritt Maßnahme B Eingestellte Werte an den Temperaturreglern aufschreiben. drücken, Geräteneustart. nach ca. 2 min.: AE? ↓1. B Taste B Gerät ausschalten. drücken. B Service-Funktion .8 aufrufen. B Ist Stecker korrodiert , beschädigt oder ver- Temperatur 0.
  • Seite 29 Fehlersuche blinken. Abgassensor nicht erkannt. Prüfschritt Maßnahme B 13-poligen Stecker auf der Leiter- B Gerät ausschalten. platte abziehen. B Kabelbaum tauschen. Nach maximal 60 Sekunden: B Gerät einschalten. Anzeige wechselt auf 0.? drücken, Geräteneustart. ↓Ende B Veränderte Servicewerte notieren (siehe Tabelle 1, nein: "Service-Ebene 1, veränderbare Werte"...
  • Seite 30 2 Sek. die erste Stelle, dann 2 Sek. ↓2. nein: die beiden folgenden Stellen ange- zeigt. Bsp.: Anzeige 1, danach Anzeige 75 bedeutet 175 °C. B Schalldämpfer tauschen. Bei CERAPUR Kamin: B Wärmeblock mit Schalldämpfer aus- ↓3. bauen. ↓3. Schalldämpfer verschmutzt? nein: B Junkers-Kundendienst rufen.
  • Seite 31 Fehlersuche blinkt. Kodierstecker nicht erkannt. Prüfschritt Maßnahme B Gerät ausschalten. B Gerät von der Netzspannung freischalten. Ersatzteil-Leiterplatte mit falscher Bestellnummer eingebaut? B Leiterplatte tauschen. B Netzspannung einschalten. B Gerät einschalten. b1? ↓3. ↓3. nein: B Gerät ausschalten. Kodierstecker wackelt, falsch oder defekt.
  • Seite 32 Fehlersuche blinkt. Gebläsedrehzahl zu niedrig. Prüfschritt Maßnahme ↓2. Luft-Abgasweg frei? B Gerät ausschalten. nein: B Luft-Abgasweg reinigen B Gerät einschalten. C1? ↓2. ↓3. Gerät bis FD 971 (11.1999)? Gerät ab FD 972 (12.1999)! ↓6. nein: B Gerät ausschalten. ZBR 12-42 A oder ZBR 15-42A? B Gebläsesteuerung austauschen.
  • Seite 33 Fehlersuche blinkt. Gebläsedrehzahl zu niedrig. Prüfschritt Maßnahme B Gerät ausschalten. Gebläse defekt? B Anschlusskabel aufstecken. B Gebläse austauschen. B Anschlusskabel aufstecken. B Gerät einschalten. C1? ↓Ende ↓Ende nein: B Veränderte Servicewerte notieren (siehe Tabelle 1, Ende Leiterplatte defekt. "Service-Ebene 1, veränderbare Werte" auf Seite 8 und Tabelle 5, "Service-Ebene 2;...
  • Seite 34 Fehlersuche blinkt. (nur bei Wärmeforderung) Differenzdruckschalter: Kontakt bleibt geschlossen. Prüfschritt Maßnahme B Eingestellte Werte an den Temperaturreglern aufschreiben. ↓2. Differenzdruckschalterkontakt geschlossen? ↓4. nein: B Taste drücken. B Service-Funktion 3.8 aufrufen. linke Stelle der Anzeige zeigt 1? B Gerät ausschalten. B Differenzdruckschalter tauschen. Am Differenzdruckschalter: B Gerät einschalten.
  • Seite 35 Fehlersuche blinkt. Gerät erkennt kein laufendes Gebläse. Prüfschritt Maßnahme B Eingestellte Werte an den Temperaturreglern aufschreiben. ↓2. Gerät bis FD 971 (11.1999)? Gerät ab FD 972 (12.1999)! ↓5. nein: B Gerät ausschalten. Druckschlauch zwischen Mischkammer und Differenzdruckschalter aufge- B Druckschlauch aufstecken. steckt? B Gerät einschalten.
  • Seite 36 Fehlersuche blinkt. Gerät erkennt kein laufendes Gebläse. Prüfschritt Maßnahme ↓8. Gerät ab FD 972 (12.1999): B Taste drücken. nein: Anzeige Gebläsedrehzahl = 0.. B Service-Funktion 3.0 aufrufen. ↓9. Gebläsedrehzahl > 0.? B Gerät ausschalten. Gebläseanschlussleitung auf Beschä- digungen überprüfen. Leitung i. O.? B Gebläse tauschen.
  • Seite 37 Fehlersuche blinkt. Außentemperatur-NTC nicht erkannt. (Heizgerät heizt entsprechend Außentemperatur von -20 °C) Prüfschritt Maßnahme ↓2. BM1 vorhanden? ↓6. nein: ↓3. Außenfühler AF2 an den Klemmen A und F am BM1 angeschlossen? B Gerät ausschalten. nein: B Außenfühler an den Klemmen A und F am BM1 anschließen.
  • Seite 38 Fehlersuche blinkt. Außentemperatur-NTC nicht erkannt. (Heizgerät heizt entsprechend Außentemperatur von -20 °C) Prüfschritt Maßnahme B Gerät ausschalten. Richtiger Kodierwiderstand an den Klemmen A und F des BM2 ange- B BM2 tauschen. schlossen? B Gerät einschalten. CC? ↓Ende B Gerät ausschalten. nein: B Richtigen Kodierwiderstand (entsprechend der Heizgerätenummer in der Kaskade) einsetzten.
  • Seite 39 Fehlersuche blinkt. LSM verriegelt. Prüfschritt Maßnahme B Begrenzer zurücksetzten. Begrenzer der Fußbodenheizung hat ausgelöst? ↓2. ↓2. nein: B Gerät ausschalten. Bauseitiger Lüfer kommt nicht auf Drehzahl oder defekt? B Lüfter reparieren oder tauschen. B Gerät einschalten. d1? ↓3. ↓3. nein: B Gerät ausschalten.
  • Seite 40 Fehlersuche blinkt. Brücke 8-9 nicht erkannt. Prüfschritt Maßnahme ↓2. B Gerät einschalten. B Spannung zwischen Klemme 4 und ↓8. nein: Klemme 8 messen. 24 V DC? B Gerät ausschalten. Vorhandener Speicherthermostat zwis- chen Klemmen 7, 8 und 9 angeschlos- B Brücke 8 - 9 auf richtigen Einbau prüfen, Schrau- sen? ben fest andrehen.
  • Seite 41 Fehlersuche blinkt. Brücke 8-9 nicht erkannt. Prüfschritt Maßnahme B Gerät ausschalten. Klemmleiste defekt. B Klemmleiste austauschen. B Gerät einschalten. d3? ↓Ende B Veränderte Servicewerte notieren (siehe Tabelle 1, Ende Leiterplatte defekt. "Service-Ebene 1, veränderbare Werte" auf Seite 8 und Tabelle 5, "Service-Ebene 2; veränderbare Werte"...
  • Seite 42 Fehlersuche (und vielleicht ) blinkt. Interner Fehler. Prüfschritt Maßnahme B Eingestellte Werte an den Temperaturreglern aufschreiben. B Taste B Angezeigten Wert in den Kundendienstbericht ein- gleichzeitig drü- cken. tragen. B Service-Funktion 5.2 aufrufen. ↓2. Eine Service-Meldung wird ange- zeigt. B Veränderte Servicewerte notieren (siehe Tabelle 1, Leiterplatte defekt.
  • Seite 43 Fehlersuche blinkt. Vorlauf-NTC defekt. Prüfschritt Maßnahme B Eingestellte Werte an den Temperaturreglern aufschreiben. B Taste drücken. Vorlauf-NTC hat Kurzschluss: B Service-Funktion .1 aufrufen. B Gerät ausschalten. Temperatur 0. bis 5. wird angezeigt? B Gerät von der Netzspannung freischalten. B Heizungsvor- und -rücklauf absperren. B Gerät entleeren.
  • Seite 44 Fehlersuche blinkt. Vorlauf-NTC defekt. Prüfschritt Maßnahme Ende Zum Normalbetrieb zurückkehren: B Taste drücken und halten, bis das Display [ ] zeigt. B Temperaturregler auf die ursprüngli- chen Werte drehen. 7 181 465 609 (01.04)
  • Seite 45 Fehlersuche blinken. STB hat ausgelöst. Prüfschritt Maßnahme ↓2. Anlagen-Fülldruck 1 - 2 bar? B Wasser nachfüllen. nein: B Entlüften drücken, Geräteneustart. E9? ↓2. B Umwälzpumpe anwerfen. Umwälzpumpe sitzt fest? wenn ohne Erfolg: B Gerät ausschalten. B Gerät von der Netzspannung freischalten. B Umwälzpumpe tauschen.
  • Seite 46 Fehlersuche blinken. STB hat ausgelöst. Prüfschritt Maßnahme B Gerät ausschalten. Leitung vom Vorlauf-STB abgezogen? ja: B Leitung aufstecken. B Gerät einschalten. drücken, Geräteneustart. E9? ↓6. ↓6. nein: B Gerät ausschalten. B Vorlauf-STB tauschen. B Leitung vom Vorlauf-STB abziehen. B Vorlauf-STB-Leitung aufstecken. B Vorlauf-STB messen.
  • Seite 47 Fehlersuche blinken. Flamme wird nicht erkannt. Prüfschritt Maßnahme B Eingestellte Werte an den Temperaturreglern aufschreiben. ↓7. Ist eine Brennerflamme sichtbar? ↓2. nein: ↓3. Ist der Gashahn geöffnet? B Gashahn öffnen. nein: drücken, Geräteneustart. EA? ↓3. B Gasleitung entlüften. Ist Luft in der Gasleitung? drücken, Geräteneustart.
  • Seite 48 B Stecker aufstecken. B Gerät einschalten. drücken, Geräteneustart. EA? ↓10. ↓11. Abgasweg nicht i. O.? B CO -Wert in der Verbrennungsluft B Schornsteinzug (nur CERAPUR Kamin) und nein: > 0,2 % CO Abgasweg überprüfen. 7 181 465 609 (01.04)
  • Seite 49 Fehlersuche blinken. Flamme wird nicht erkannt. Prüfschritt Maßnahme B richtigen Wert einstellen. -Wert der Abgasmessung nicht i. O. ↓12. nein: B Taste B Taste gleichzeitig gleichzeitig kurz drücken (d.h. drücken. geänderte Werte nicht abspeichern). B Service-Funktion 5.1 aufrufen. ↓17. Dauerzündung (ohne Gas) in Ord- nung? B Taste nein:...
  • Seite 50 Fehlersuche blinken. Flamme wird nicht erkannt. Prüfschritt Maßnahme B Elektrodensatz tauschen. Elektrodensatz defekt? B Gerät ausschalten. B Gerät einschalten. B Elektrodensatz ausbauen. drücken, Geräteneustart. Elektrodensatz abgezehrt? EA? ↓19. B Elektrodensatz einbauen. nein: B Gerät einschalten. drücken, Geräteneustart. EA? ↓ 19. B Kabelbaum tauschen.
  • Seite 51 Fehlersuche blinken. Obwohl Gerät ausgeschaltet: Flamme wird erkannt. Prüfschritt Maßnahme B Gerät ausschalten. Elektrode(n) verschmutzt oder defekt. B Elektrodensatz tauschen. B Gerät einschalten. drücken, Geräteneustart. F7? ↓2. B Gerät ausschalten. B Leiterplatte trocknen (z.B. mit Fön). B Gerät von der Netzspannung frei- B Leiterplatte wieder einbauen.
  • Seite 52 Fehlersuche blinken. Flamme nach Gasabschaltung weiter erkannt. Prüfschritt Maßnahme B Gerät ausschalten. B Elektrodensatz B Elektrodensatz reinigen oder tauschen. ausbauen. Elektrodensatz beschädigt oder ver- B Gerät einschalten. schmutzt? drücken, Geräteneustart. B Gerät ausschalten. ↓3. B Kabelbaum tauschen. Kabelbaum defekt. B Gerät einschalten. drücken, Geräteneustart.

  • Seite 53: Fehler, Die In Der Anzeige Nicht Gezeigt Werden

    Fehlersuche Fehler, die in der Anzeige nicht gezeigt werden Zu laute Verbrennungsgeräusche; Brummgeräusche. Prüfschritt Maßnahme ↓2. Stimmt die angeschlossene Gasart mit den Angaben auf dem Typschild über- B Gerät ausschalten. nein: ein? B Gerät auf richtige Gasart umbauen B Gerät einschalten. ↓3.
  • Seite 54 Fehlersuche Abgaswerte nicht in Ordnung; CO-Wert zu hoch. Prüfschritt Maßnahme ↓2. Stimmt die angeschlossene Gasart mit den Angaben auf dem Typschild über- B Gasart umbauen nein: ein? ↓3. B Gasanschlussfließdruck messen , i. B Gerät stillegen. nein: B Gasversorger benachrichtigen. B Abgasweg überprüfen, ggf.
  • Seite 55 Fehlersuche Zündung zu hart, Zündung schlecht. Prüfschritt Maßnahme B Eingestellte Werte an den Temperaturreglern aufschreiben. B Taste B Taste gleichzeitig drü- gleichzeitig drücken. cken. ↓7. B Service-Funktion 5.1 aufrufen. Dauerzündung (ohne Gas) in Ord- B Taste nein: gleichzeitig drücken. nung? ↓2.
  • Seite 56 Fehlersuche Zündung zu hart, Zündung schlecht. Prüfschritt Maßnahme ↓ 8. Stimmt die angeschlossene Gasart mit den Angaben auf dem Typschild B Gasarten-Umbau wie in der Installationsanlei- nein: überein? tung beschrieben durchführen. ↓ 9. B Gasanschlussfließdruck mes- , i.O.? B Gerät stillegen. nein: B Gasversorger benachrichtigen.

  • Seite 57: Ausbau Der Wichtigsten Funktionsgruppen

    Ausbau der wichtigsten Funktionsgruppen Ausbau der wichtigsten Funktionsgruppen B Schutzleiter abschrauben. Der Einbau der Teile erfolgt sinngemäß in umgekehrter Reihenfolge! B Befestigungsschrauben des Abdeckblechs abschrauben. Gefahr: Stromschlag! B Abdeckblech abheben. B Anschluss vor Arbeiten am elektrischen B Trafo abziehen. Teil immer spannungsfrei schalten (Si- B Leiterplattenhalter abnehmen.

  • Seite 58: Gebläse

    Ausbau der wichtigsten Funktionsgruppen Gebläse Brenner B Gerät ausschalten. B Gerät ausschalten. B Sicherungssplint an den beiden vorderen Befesti- gungssätzen des Deckels herausziehen. B Die beiden vorderen Befestigungssätze aufschrau- ben. B Hintere Spannhülse lösen. 7 181 465 330-04.1R Bild 7 B Deckel abheben.

  • Seite 59: Anhang

    Anhang Anhang Fühlerwerte 5.1.2 Außentemperaturfühler 5.1.1 Vorlauf-NTC, Speicher-NTC, Außentemperatur ( °C) Widerstand Meßtoleranz ± 10% ( Ω) Warmhalte-NTC und Warmwasser-NTC Temperatur ( °C) Widerstand 2 392 Meßtoleranz ± 10% ( Ω) 2 088 14 772 1 811 11 981 1 562 9 786 1 342 8 047...
  • Seite 60 Anhang 5.1.3 Abgassensor (nur ...K) Abgastemperatur Widerstand ( Ω) ( °C) 124 900 53 290 24 890 12 550 6 777 3 873 2 328 1 455 Tab. 12 5.1.4 Abgasüberwachung (nur ...K) Abgastemperatur Widerstand ( Ω) ( °C) 10 575 5 088 2 661 1 496...

  • Seite 61: Weitere Messwerte

    Anhang Weitere Messwerte Pos. Bezeichnung Messpunnkt Sollwert Servicecode zul. Tol. Bemerkung Klemmleiste L - N 230 V AC + 6 % Anschluß-Netz - 10 % Klemmleiste Ls - Ns 230 V AC + 6 % - 10 % 0 Ω Sicherung Sicherung Gefahr!
  • Seite 62 Anhang Pos. Bezeichnung Messpunnkt Sollwert Servicecode zul. Tol. Bemerkung ± 1 k Ω Warmwasser- Weiße Klemmleiste bei 20 °C nur bei ca. 14,7k Ω v.links Kl. 17-18 0 - 99 °C ZWBR... (orange, orange) Überwachungs- Kabel - Elektrode ca. 5 - 6µA elektrode 0 - 3 Mikroschalter...

  • Seite 63: Elektrische Verdrahtung Z.br

    Anhang Elektrische Verdrahtung Z.BR...A bis FD 971 52.1 230V 230V/AC 315 319 1 2 4 7 8 9 L NNsLs LR 328.1 4151-14.4/S Bild 9 Zündtrafo Differenzdruckschalter Lüftermodul Kodierstecker Temperaturbegrenzer-Wärmeblock Anschluss für Schutzleiter Warmwasser-NTC (ZWBR) Anschluss Speicher-NTC (ZSBR) NTC-Warmhalteschaltung (ZWBR) Temperaturregler für Warmwasser(ZSBR/ZWBR Abgastemperaturbegrenzer mit Speicher-NTC)

  • Seite 64: Ab Fd 972

    Anhang Elektrische Verdrahtung Z.BR...A ab FD 972 25 V 230 V 230V/AC 315 319 1 2 4 7 8 9 328.1 52.1 6 720 610 206-04.1R Bild 10 Zündtrafo Ventilator Temperaturbegrenzer-Wärmeblock Kodierstecker Warmwasser-NTC (ZWBR) Anschluss für Schutzleiter NTC-Warmhalteschaltung (ZWBR) Anschluss Speicher-NTC (ZSBR) Abgastemperaturbegrenzer Temperaturregler für Warmwasser Heizungspumpe...

  • Seite 65: Elektrische Verdrahtung Z.br

    Anhang Elektrische Verdrahtung Z.BR 7-18 K 25 V 230 V 230V/AC 315 319 1 2 4 7 8 9 328.1 52.1 6 720 610 239-04.1R Bild 11 Zündtrafo Anschluss Speicher-NTC (ZSBR) Temperaturbegrenzer-Wärmeblock Temperaturregler für Warmwasser Warmwasser-NTC (ZWBR) Sicherung T 1,6 A NTC-Warmhalteschaltung (ZWBR) Sicherung T 0,5 A Abgastemperaturbegrenzer...

  • Seite 66: Übersicht Über Die Wichtigsten Ersatzteile

    Anhang Übersicht über die wichtigsten Übersicht über die wichtigsten Ersatzteile für ÿþýüûúý.. A bis Ersatzteile für ÿþýüûúý.. A ab FD 971 FD 972 Bemer- Bemer- Bauteil Best. Nr. kung Bauteil Best. Nr. kung Schaltkasten Schaltkasten Leiterplatte 8 748 300 376 Leiterplatte 8 748 300 383 Transformator...

  • Seite 67: Zusammenfassung Des Bdh Merkblatts Zur Ermittlung Von Korrosion Durch Fckw

    Anhang Übersicht über die wichtigsten Zusammenfassung des BDH Merk- Ersatzteile für ÿþýüûúý-Kamin blatts zur Ermittlung von Korro- sion durch FCKW Bemer- Durch Halogenkohlenwasserstoffe in der Verbren- Bauteil Best. Nr. kung nungsluft entsteht an den betroffenen Metallen ein flä- chiger Korrossionsangriff. Besonders betroffen ist der Schaltkasten Verbrennungsraum und die Kesselheizflächen (auch Edelstahl) sowie die Metallteile im Abgasstutzen, Ver-...

  • Seite 68: 5.10 Freigegebene Korrosions- Und Frostschutzmittel Für Heizungswasser

    Anhang 5.10 Freigegebene Korrosions- und Frostschutzmittel für Heizungswasser Anwen- dungskon- zentration Hersteller Bezeichnung Bemerkungen Gew.% Bei allen Frost-und Korrosionsschutzmitteln ist es sehr wichtig, die vom Hersteller empfohlenen Konzentrationen einzuhalten und zu überwachen. Bei Frostschutzmitteln ist zu beachten, daß die übertragbare Wärmemenge beim Wärmeaustausch flüssig zu flüssig mit steigender Konzentration abnimmt.

  • Seite 69: Abgasverlustmessung Bei Brennwert- Geräten

    Anhang 5.11 Abgasverlustmessung bei Brenn- wertgeräten Die CERAPUR-Kamin ist als Brennwertkessel für den Schornsteinanschluss zugelassen. Die Funktion: Das Abgas kondensiert im Wärmetauscher des Gerä- tes und wird anschliessend wieder aufgeheizt, um einen Kondensatniederschlag im Schornstein zu vermeiden. In der Verordnung über Kleinfeueranlagen 1. BImSchV sind Brennwertgeräte von der Überwachung des Abgasverlustes ausgenommen (§14, §15 BImSchV).
  • Seite 70 Anhang 7 181 465 609 (01.04)
  • Seite 71 Anhang 7 181 465 609 (01.04)
