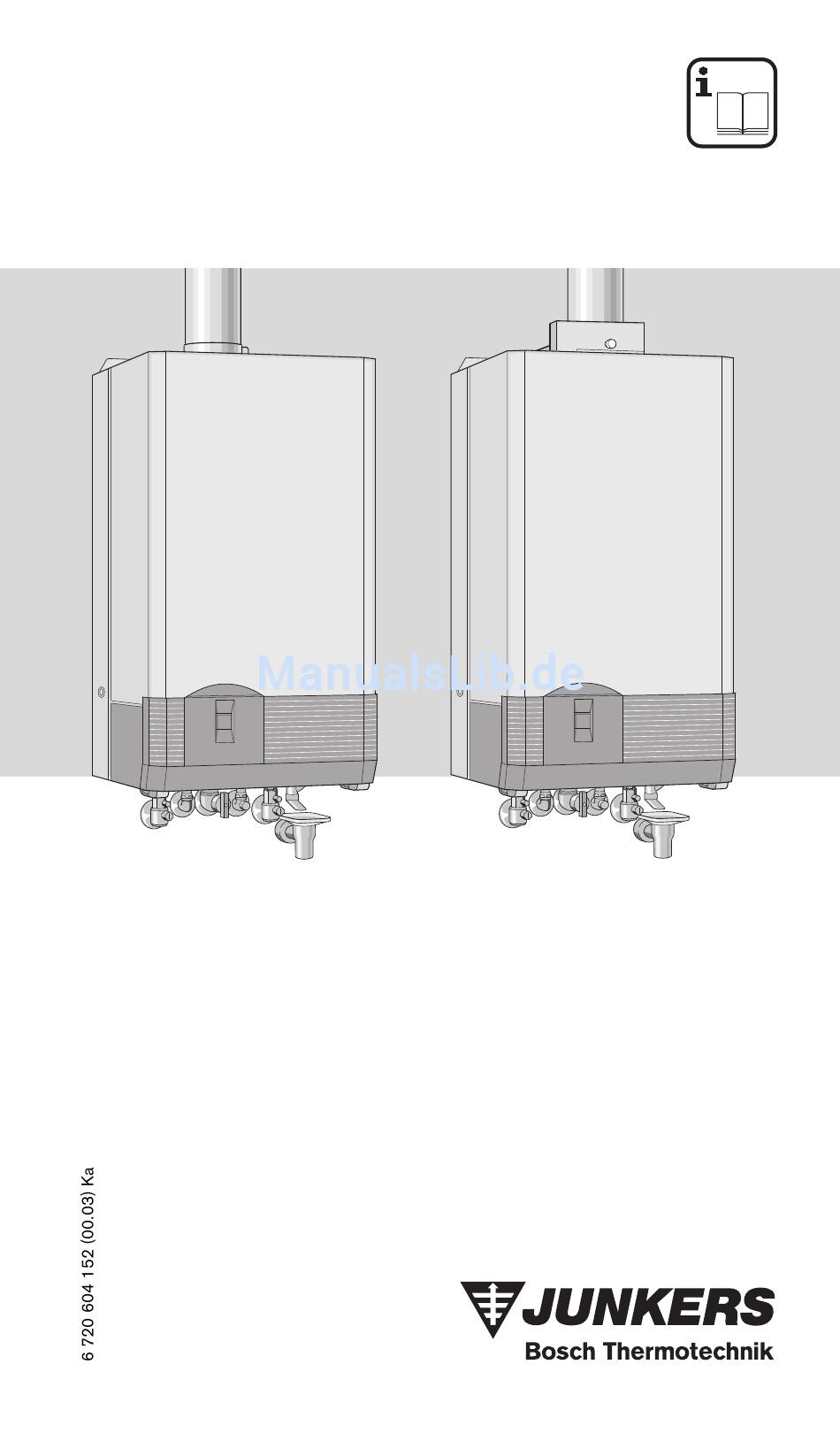

- Seite 1 Gas-Brennwertgerät CERAPUR 6 720 610 152- ZSBR 3-12 A 21/23 ZSBR 7-18 K 21/23 ZSBR 7-25 A 21/23 ZWBR 7-18 K 21/23 ZWBR 7-25 A 21/23 ZSBR 5-12 A 31 ZSBR 11-25 A 31 ZWBR 11-25 A 31...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise Symbolerklärung Bedienungsübersicht Inbetriebnahme Vor der Inbetriebnahme Gerät ein-/ausschalten Heizung einschalten Heizungsregelung ZSBR: Speichertemperatur einstellen ZWBR: Warmwassertemperatur einstellen Sommerbetrieb (nur Warmwasserbereitung) Frostschutz Abgasüberwachung bei Z... 7-18 K .. 2.10 Störungen Energiesparhinweise Allgemeines Kurzbedienungsanleitung 6 720 604 152 (00.03) -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bei Gasgeruch: B Gashahn Pos. 172, schließen (s. Seite 5). B Fenster öffnen. B Keine elektrischen Schalter betätigen. B Offene Flammen löschen. B Von außerhalb Gasversorgungsunternehmen und zugelassenen Fachbetrieb anrufen. Bei Abgasgeruch: B Gerät ausschalten. B Fenster und Türen öffnen. B Zugelassenen Fachbetrieb benachrichtigen. -
Seite 4: Symbolerklärung
Symbolerklärung Verbrennungs-/Raumluft B Verbrennungs-/Raumluft frei von aggressiven Stoffen halten (z. B. Halogenkohlenwasserstoffe, die Chlor- oder Fluorverbin- dungen enthalten). Korrosion wird so vermieden. Symbolerklärung Sicherheitshinweise im Text werden mit einem Warndreieck gekennzeichnet und grau hinter- legt. Signalwörter kennzeichnen die Schwere der Gefahr die auftritt, wenn die Maßnahmen zur Schadensverminderung nicht befolgt werden. -
Seite 5: Bedienungsübersicht
Bedienungsübersicht Bedienungsübersicht 366 367 15.1 4152-02.3R 170 171 172 173 170 Manometer Trichtersiphon Sicherheitsventil 15.1 Auslaufrohr Entstörknopf Hauptschalter Temperaturregler für Heizungsvorlauf Wartungshähne im Vor- und Rücklauf ZSBR: Speichervorlauf, ZWBR Kniesauger Warmwasser Gashahn (geschlossen) ZSBR Speicherrücklauf, ZWBR Eckventil Kaltwasser Gerätetyp-Aufkleber Temperaturregler für Warmwasser Multifunktionsanzeige Kontrolleuchte für Brennerbetrieb Kontrolleuchte für Netz-Ein... -
Seite 6: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Vor der Inbetriebnahme Gashahn (172) öffnen B Griff drücken und nach links bis zum Anschlag drehen. Wartungshähne (170) B Vierkant mit Schlüssel so weit drehen, bis Kerbe in Flussrich- tung zeigt (s. kleines Bild). Kerbe quer zur Flussrichtung = geschlossen. Eckventil Kaltwasser (173) (ZWBR) B Schutzkappe mit Sechskant abschrauben. - Seite 7 Inbetriebnahme Heizungswasserdruck kontrollieren Sicherlich hat der Fachmann Ihnen das Nachfüllen gezeigt. Sollte dies nicht der Fall sein, so wenden Sie sich an Ihren Fachbetrieb.Vor dem Nachfüllen den Schlauch mit Wasser füllen (das Eindringen von Luft in das Heizungs-wasser wird dadurch ver- mieden).
-
Seite 8: Gerät Ein-/Ausschalten
Inbetriebnahme Gerät ein-/ausschalten Einschalten B Gerät am Hauptschalter einschalten (I). Die Kontrolleuchte leuchtet grün und das Display zeigt die Vor- lauftemperatur des Heizwassers. 4131-05.2/O Wenn im Display -II- im Wechsel mit der Vorlauf- temperatur erscheint ist das Siphonfüllprogramm in Funktion. Das Siphonfüllprogramm gewährt einen gefüllten Kondenswas- sersiphon nach der Geräteinstallation und nach längeren Still- standszeiten. -
Seite 9: Heizung Einschalten
Inbetriebnahme Heizung einschalten B Temperaturregler drehen, um die Vorlauftemperatur an die Heizungsanlage anzupassen: – Fußbodenheizung: z.B. Stellung „3“ (ca. 50 °C) – Niedertemperaturheizung: Stellung „E“ (ca. 75 °C) – Heizung für Vorlauftemperaturen bis 90 °C: Stellung „7“ Wenn der Brenner in Betrieb ist, leuchtet die Kontrolleuchte rot. -
Seite 10: Zsbr: Speichertemperatur Einstellen
Inbetriebnahme ZSBR: Speichertemperatur einstellen Warnung: Verbrühungsgefahr! B Temperatur im normalen Betrieb nicht höher als 60 °C einstellen. B Temperaturen bis 75 °C nur kurzzeitig, zur thermischen Desinfektion, einstellen. Speicher mit NTC-Fühler B Speichertemperatur am Temperaturregler des Geräts ein- stellen. Die Warmwassertemperatur wird am Speicher angezeigt. 4131-10.2/O Reglerstellung Wassertemperatur... - Seite 11 Inbetriebnahme ECO-Taste Durch Drücken der ECO Taste , bis sie leuchtet, kann zwi- schen Komfortbetrieb und ECO-Betrieb gewählt werden. Komfortbetrieb, ECO-Taste leuchtet nicht (Werkseinstel- lung) Im Komfortbetrieb besteht Speichervorrang. Zunächst wird der Warmwasserspeicher bis zur eingestellten Temperatur geheizt. Danach geht das Gerät in den Heizbetrieb. ECO-Betrieb, Taste leuchtet Im ECO-Betrieb wechselt das Gerät alle zwölf Minuten zwischen Heizbetrieb und Speicherladung.
-
Seite 12: Zwbr: Warmwassertemperatur Einstellen
Inbetriebnahme ZWBR: Warmwassertemperatur ein- stellen Warmwassertemperatur Bei ZWBR-Geräten kann die Warmwassertemperatur am Tempe- raturregler zwischen ca. 40 °C und 60 °C eingestellt werden. Die eingestellte Temperatur wird im Display nicht angezeigt. 4131-10.2/O Reglerstellung Wassertemperatur Linksanschlag 40 °C 55 °C Rechtsanschlag 60 °C Tab. -
Seite 13: Sommerbetrieb (Nur Warmwasserbereitung)
Inbetriebnahme ECO-Betrieb mit Bedarfsanmeldung, Taste leuchtet Die Bedarfsanmeldung ermöglicht maximale Gas- und Wasser- einsparung. Die kontinuierliche Warmhaltung des Brauchwasserwärmetau- schers ist abgeschaltet. Die Warmwasservorrangschaltung bleibt aktiviert. Durch kurzes Öffnen und Schließen des Warmwasserhahns heizt sich das Wasser auf die eingestellte Temperatur auf. ECO-Betrieb ohne Bedarfsanmeldung, Taste leuchtet Der Brauchwasserwärmetauscher wird bis ca. -
Seite 14: Frostschutz
Inbetriebnahme Frostschutz B Heizung eingeschaltet lassen. -oder- B Frostschutzmittel FSK (Schilling Chemie) oder Glythermin N (BASF) mit einem Anteil von 20 % - 50 % ins Heizungswasser mischen. Abgasüberwachung bei Z... 7-18 K .. Bei Abgasaustritt schaltet die Abgasüberwachnug das Gerät ab. Im Display erscheint A4 . -
Seite 15: Energiesparhinweise
Energiesparhinweise Energiesparhinweise Sparsam heizen Das Gerät ist so konstruiert, dass der Gasverbrauch und die Umweltbelastung möglichst niedrig und die Behaglichkeit groß ist. Entsprechend dem jeweiligen Wärmebedarf der Wohnung wird die Gaszufuhr zum Brenner geregelt. Das Gerät arbeitet mit kleiner Flamme weiter, wenn der Wärmebedarf geringer wird. Der Fachmann nennt diesen Vorgang Stetigregelung. - Seite 16 Bei ZWBR-Geräten: Die Bedarfsanmeldung ermöglicht eine maximale Gas- und Wassereinsparung. Nun wissen Sie, wie mit dem JUNKERS Gas-Brennwertgerät sparsam geheizt werden kann. Sollten Sie noch weitere Fragen haben, so wenden Sie sich bitte an Ihren Installateur - oder schrei- ben Sie uns.
-
Seite 17: Allgemeines
Mit feuchtem Tuch Mantelschale abreiben. Keine scharfen oder ätzenden Reinigungsmittel verwenden. Geräte-Daten Wenn Sie den JUNKERS Kundendienst anfordern, ist es von Vor- teil, genauere Angaben über Ihr Gerät zu machen. Diese Angaben erhalten Sie vom Typschild oder vom Gerätetyp- Aufkleber, Seite 5, Pos. 295. - Seite 18 Allgemeines JUNKERS-Garantieleistungen (Stand Juni 1997) Gültig in der Bundesrepublik Deutschland 1. Wir leisten Garantie für einwandfreie Qualität unserer Erzeug- nisse und beheben innerhalb der Garantiezeit kostenlos die Män- gel, die nachweislich auf Material- und Fertigungsfehler zurückzuführen sind. Die Garantie bezieht sich nicht auf leicht zerbrechliche Teile wie z.
- Seite 19 Allgemeines Notizen 6 720 604 152 (00.03)
-
Seite 20: Kurzbedienungsanleitung
