Sicherheitshinweise

2.1 Bestimmungsgemäße Verwendung
Die Betriebssicherheit ist nur bei bestimmungsgemäßer
Verwendung des Inbetriebnahmeblocks gewährleistet.
Die Armatur wird zur Vorbereitung der Montage der
Anschlussarmatur „Multiblock T-RTL" und zur Inbe-
triebnahme der Flächenheizung eingesetzt. Die Ver-
wendung erfolgt in Zweirohrheizungsanlagen an Heiz-
körpern mit Vorlauf- und Rücklaufanschluss, mit
Rohrabstand 50 mm.
Jede darüber hinausgehende und/oder andersartige
Verwendung des Inbetriebnahmeblocks ist untersagt
und gilt als nicht bestimmungsgemäß. Ansprüche jeg-
licher Art gegen den Hersteller und/oder seine Bevoll-
mächtigten wegen Schäden aus nicht bestimmungs-
gemäßer Verwendung können nicht anerkannt werden.
Zur bestimmungsgemäßen Verwendung zählt auch
die korrekte Einhaltung der Einbau- und Betriebsan-
leitung.
2.2 Gefahren, die vom Einsatzort und Transport
ausgehen können
Der Fall eines externen Brandes wurde bei der Ausle-
gung des Inbetriebnahmeblocks nicht berücksichtigt.
!
WARNUNG
Heiße Oberflächen!
Verletzungsgefahr! Nur mit geeigneten Schutz-
handschuhen anfassen. Bei Betrieb kann die
Armatur die Medientemperatur annehmen.
Scharfe Kanten!
Verletzungsgefahr! Nur mit geeigneten Schutz-
handschuhen anfassen. Gewinde, Bohrungen und
Ecken sind scharfkantig.
3 Transport, Lagerung und
Verpackung
3.1 Transportinspektion
Lieferung unmittelbar nach Erhalt sowie vor Einbau
auf mögliche Transportschäden und Vollständigkeit
untersuchen. Falls derartige oder andere Mängel fest-
stellbar sind, Warensendung nur unter Vorbehalt an-
nehmen. Reklamation einleiten. Dabei Reklamations-
fristen beachten.
3.2 Lagerung
Den Inbetriebnahmeblock nur unter folgenden Bedin-
gungen lagern:
– Nicht im Freien. Trocken und staubfrei aufbewah-
ren.
– Keinen aggressiven Medien oder Hitzequellen aus-
setzen.
– Vor Sonneneinstrahlung und übermäßiger mecha-
nischer Erschütterung schützen.
– Lagertemperatur: –20°C bis +60°C,
relative Luftfeuchtigkeit: max. 95 %
2
3.3 Verpackung
Sämtliches Verpackungsmaterial ist umweltgerecht
zu entsorgen.
4

Technische Daten

4.1 Leistungsdaten
Betriebstemperatur t :
s
Max. Betriebsdruck p : 10 bar
s
Medium:
!
GEFAHR
Es ist durch geeignete Maßnahmen (z. B. Sicher-
heitsventile) sicherzustellen, dass die max. Be-
triebsdrücke sowie die max. und min. Betriebstem-
peraturen nicht überschritten bzw. unterschritten
werden.
4.2 Abmessungen/Anschlussmaße
70 50
20
50 50

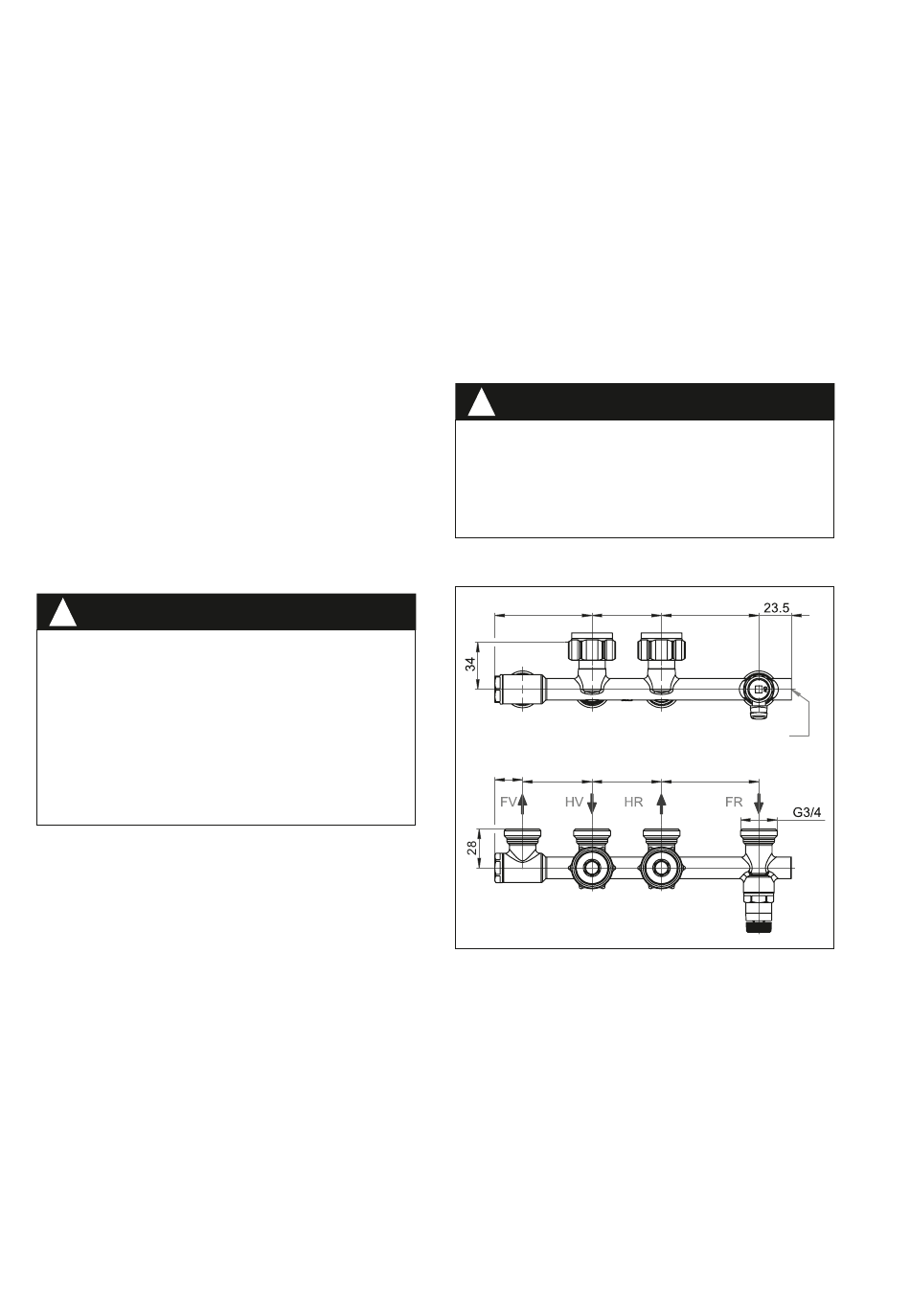

Abb. 3 Abmessungen Inbetriebnahmeblock
2 °C bis 70 °C
Wasser und geeignete Was-
ser -Glykolgemische gemäß
VDI 2035. Nicht geeignet für
Dampf, ölhaltige und aggres-
sive Medien.
70
Absperrspindel
70
