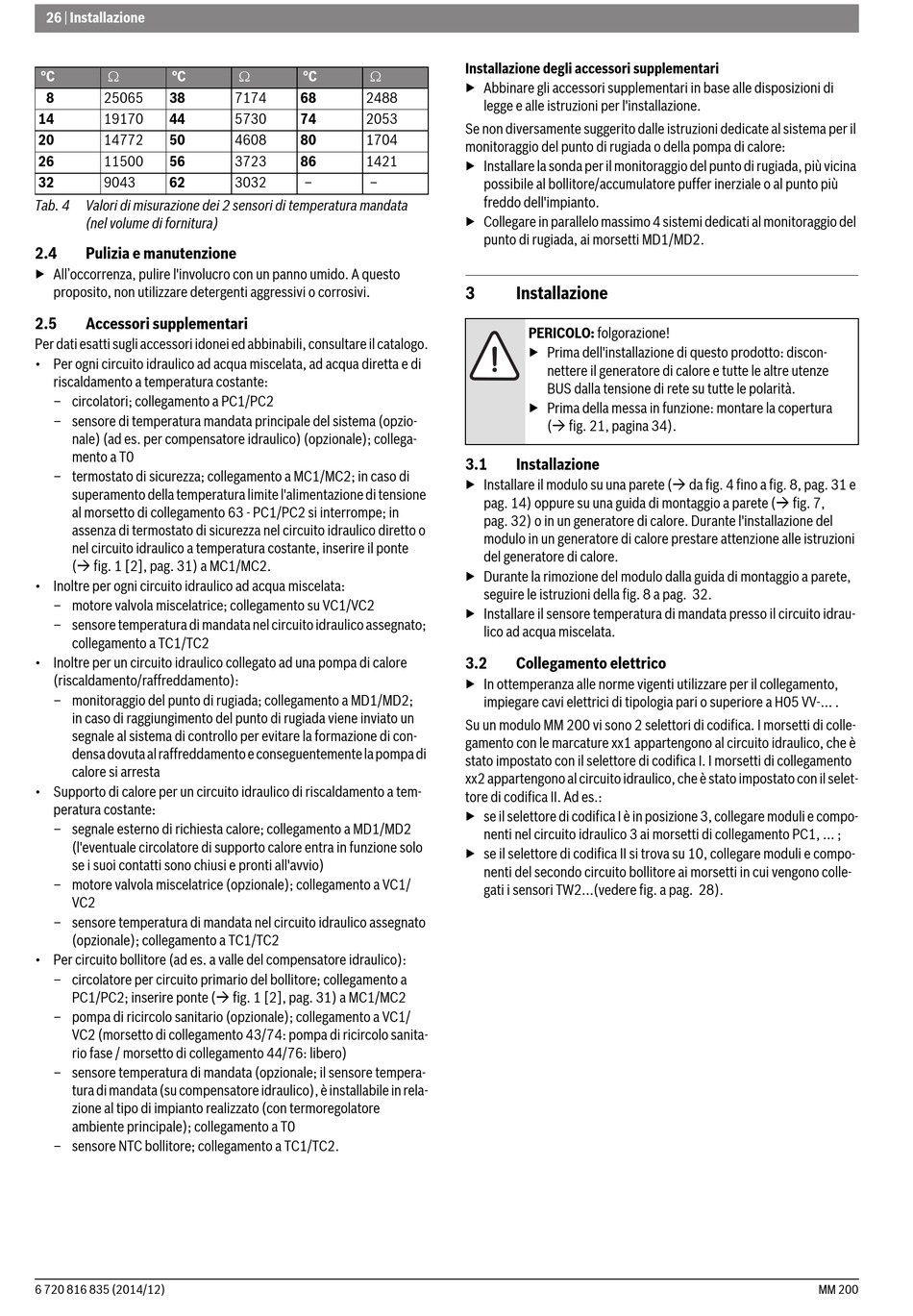

26 | Installazione


°C °C
8 25065 38
14 19170 44
20 14772 50
26 11500 56
32 9043 62
Tab. 4 Valori di misurazione dei 2 sensori di temperatura mandata
(nel volume di fornitura)
2.4

Pulizia e manutenzione

▶ All'occorrenza, pulire l'involucro con un panno umido. A questo
proposito, non utilizzare detergenti aggressivi o corrosivi.
2.5

Accessori supplementari

Per dati esatti sugli accessori idonei ed abbinabili, consultare il catalogo.
• Per ogni circuito idraulico ad acqua miscelata, ad acqua diretta e di
riscaldamento a temperatura costante:
– circolatori; collegamento a PC1/PC2
– sensore di temperatura mandata principale del sistema (opzio-
nale) (ad es. per compensatore idraulico) (opzionale); collega-
mento a T0
– termostato di sicurezza; collegamento a MC1/MC2; in caso di
superamento della temperatura limite l'alimentazione di tensione
al morsetto di collegamento 63 - PC1/PC2 si interrompe; in
assenza di termostato di sicurezza nel circuito idraulico diretto o
nel circuito idraulico a temperatura costante, inserire il ponte
( fig. 1 [2], pag. 31) a MC1/MC2.
• Inoltre per ogni circuito idraulico ad acqua miscelata:
– motore valvola miscelatrice; collegamento su VC1/VC2
– sensore temperatura di mandata nel circuito idraulico assegnato;
collegamento a TC1/TC2
• Inoltre per un circuito idraulico collegato ad una pompa di calore
(riscaldamento/raffreddamento):
– monitoraggio del punto di rugiada; collegamento a MD1/MD2;
in caso di raggiungimento del punto di rugiada viene inviato un
segnale al sistema di controllo per evitare la formazione di con-
densa dovuta al raffreddamento e conseguentemente la pompa di
calore si arresta
• Supporto di calore per un circuito idraulico di riscaldamento a tem-
peratura costante:
– segnale esterno di richiesta calore; collegamento a MD1/MD2
(l'eventuale circolatore di supporto calore entra in funzione solo
se i suoi contatti sono chiusi e pronti all'avvio)
– motore valvola miscelatrice (opzionale); collegamento a VC1/
VC2
– sensore temperatura di mandata nel circuito idraulico assegnato
(opzionale); collegamento a TC1/TC2
• Per circuito bollitore (ad es. a valle del compensatore idraulico):
– circolatore per circuito primario del bollitore; collegamento a
PC1/PC2; inserire ponte ( fig. 1 [2], pag. 31) a MC1/MC2
– pompa di ricircolo sanitario (opzionale); collegamento a VC1/
VC2 (morsetto di collegamento 43/74: pompa di ricircolo sanita-
rio fase / morsetto di collegamento 44/76: libero)
– sensore temperatura di mandata (opzionale; il sensore tempera-
tura di mandata (su compensatore idraulico), è installabile in rela-
zione al tipo di impianto realizzato (con termoregolatore
ambiente principale); collegamento a T0
– sensore NTC bollitore; collegamento a TC1/TC2.
6 720 816 835 (2014/12)
 
°C
7174 68 2488
5730 74 2053
4608 80 1704
3723 86 1421
3032 – –
Installazione degli accessori supplementari
▶ Abbinare gli accessori supplementari in base alle disposizioni di
legge e alle istruzioni per l'installazione.
Se non diversamente suggerito dalle istruzioni dedicate al sistema per il
monitoraggio del punto di rugiada o della pompa di calore:
▶ Installare la sonda per il monitoraggio del punto di rugiada, più vicina
possibile al bollitore/accumulatore puffer inerziale o al punto più
freddo dell'impianto.
▶ Collegare in parallelo massimo 4 sistemi dedicati al monitoraggio del
punto di rugiada, ai morsetti MD1/MD2.
3 Installazione
PERICOLO: folgorazione!
▶ Prima dell'installazione di questo prodotto: discon-
nettere il generatore di calore e tutte le altre utenze
BUS dalla tensione di rete su tutte le polarità.
▶ Prima della messa in funzione: montare la copertura
( fig. 21, pagina 34).
3.1 Installazione
▶ Installare il modulo su una parete ( da fig. 4 fino a fig. 8, pag. 31 e
pag. 14) oppure su una guida di montaggio a parete ( fig. 7,
pag. 32) o in un generatore di calore. Durante l'installazione del
modulo in un generatore di calore prestare attenzione alle istruzioni
del generatore di calore.
▶ Durante la rimozione del modulo dalla guida di montaggio a parete,
seguire le istruzioni della fig. 8 a pag. 32.
▶ Installare il sensore temperatura di mandata presso il circuito idrau-
lico ad acqua miscelata.
3.2

Collegamento elettrico

▶ In ottemperanza alle norme vigenti utilizzare per il collegamento,
impiegare cavi elettrici di tipologia pari o superiore a H05 VV-... .
Su un modulo MM 200 vi sono 2 selettori di codifica. I morsetti di colle-
gamento con le marcature xx1 appartengono al circuito idraulico, che è
stato impostato con il selettore di codifica I. I morsetti di collegamento
xx2 appartengono al circuito idraulico, che è stato impostato con il selet-
tore di codifica II. Ad es.:
▶ se il selettore di codifica I è in posizione 3, collegare moduli e compo-
nenti nel circuito idraulico 3 ai morsetti di collegamento PC1, ... ;
▶ se il selettore di codifica II si trova su 10, collegare moduli e compo-
nenti del secondo circuito bollitore ai morsetti in cui vengono colle-
gati i sensori TW2...(vedere fig. a pag. 28).
MM 200
