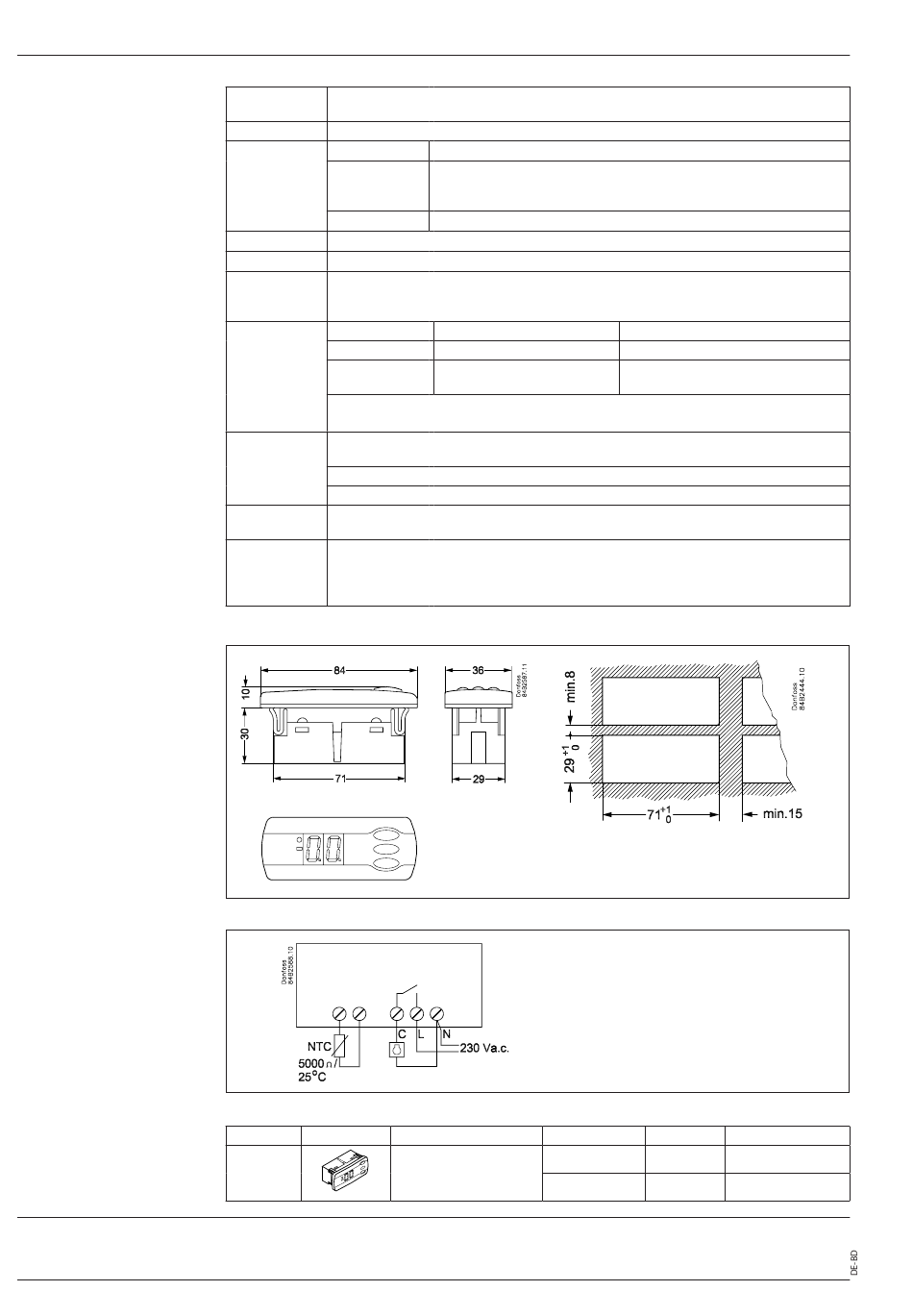

Technische Daten
Elektrischer Anschlußplan
Bestellung
Die in Katalogen, Prospekten und anderen schriftlichen Unterlagen, wie z.B. Zeichnungen und Vorschlägen enthaltenen Angaben und technischen Daten sind vom Käufer vor Übernahme und
Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss-Mitarbeitern ableiten, es sei denn, daß diese vorsätzlich
oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Ânderungen an ihren Produkten - auch an
bereits in Auftrag genommenen - vorzunehmen. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Firmen. Danfoss und das Danfoss-Logo sind Warenzeichen der Danfoss
A/S. Alle Rechte vorbehalten.
2
Versorgungs-
230 V a.c. +10/-15 %. 0,5 VA, 50/60 Hz
spannung
Fühleranschluß
NTC 5000 ohm / 25°C. zB Typ EKS 211
Messbereich
Genauigkeit
Regler
NTC Fühler
Display
LED, 2-Stellig
Leuchtdiode
Zeigt angezogenes Relais an
Max. 1,5 mm
Elektrischer
Max. 1 mm
2
an Fühlereingang
Anschlußleiting
Die Anschlussklemmen sind auf der Platine befestigt.
Rated voltage
Relais
I
(Die Relais sind zwar für 16 A ausgelegt, aber Leiterbahnen und Lastdrosselung führen dazu,
dass 10 (6) A nicht überschritten werden dürfen.)
0 - 55°C, Beim Betrieb
-40 - 70°C, Beim Transport
Umgebungs-
temperatur
20 - 80% Rh, nicht kondensierend
Keine Shockeinwirkungen / Vibratione
IP 20 / IP 65 auf der Front.
Schutzart
Tasten sind in die Front eingegossen.
EU Niederspannungsreichlinie und EMV Anforderungen für CE-Kennzeichnung werden
eingehalten.
Zulassungen
LVD-geprüft gem. EN 60730-1 und EN 60730-2-9, A1, A2
EMC-geprüft gem. EN50082-1 und EN 60730-2-9, A2
Typ
EKC 100
Technische Broschüre RD8AZ603 © Danfoss 12/2008
-60 bis +50°C
±1 K unter -0°C
±0,5 K zwischen -0 bis +10°C
±1 K über +10°C
±0,5 K bei 0°C
2
für Schalttafelausführung an Versorgung und Relais.
CE
250 V
10 (6) A
(115 V a.c.)
Funktion
Spannung
Temperaturregler
UL
240 V a.c.
10 A Resistive
5FLA 30LRA
Regelung startet wenn die Spannung
eingeschaltet ist.
NTC - Temperaturfühler Typ EKS 211:
Siehe bitte Tech. Broschüre RD8AY
Anzahl
230 V
60 Stück
115 V
60 Stück
Best.Nr.
084B8610
084B8611
EKC 100
