Dedrone RF-300 Anleitung Seite 9

Dedrone

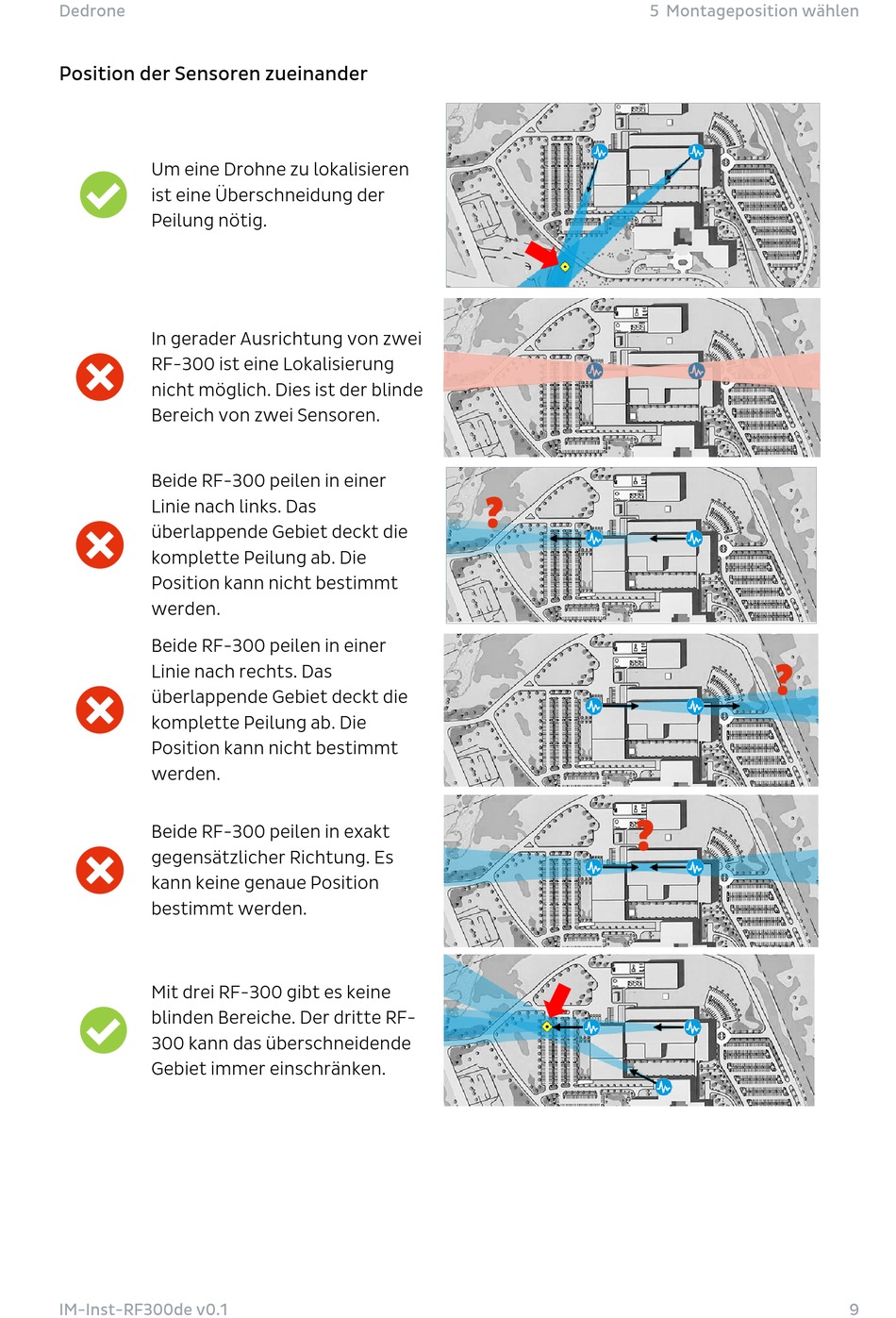

Position der Sensoren zueinander
Um eine Drohne zu lokalisieren

ist eine Überschneidung der
Peilung nötig.
In gerader Ausrichtung von zwei
RF-300 ist eine Lokalisierung

nicht möglich. Dies ist der blinde
Bereich von zwei Sensoren.
Beide RF-300 peilen in einer
Linie nach links. Das
überlappende Gebiet deckt die

komplette Peilung ab. Die
Position kann nicht bestimmt
werden.
Beide RF-300 peilen in einer
Linie nach rechts. Das
überlappende Gebiet deckt die

komplette Peilung ab. Die
Position kann nicht bestimmt
werden.
Beide RF-300 peilen in exakt
gegensätzlicher Richtung. Es

kann keine genaue Position
bestimmt werden.
Mit drei RF-300 gibt es keine
blinden Bereiche. Der dritte RF-

300 kann das überschneidende
Gebiet immer einschränken.
IM-Inst-RF300de v0.1
5 Montageposition wählen
?
?
?
9
