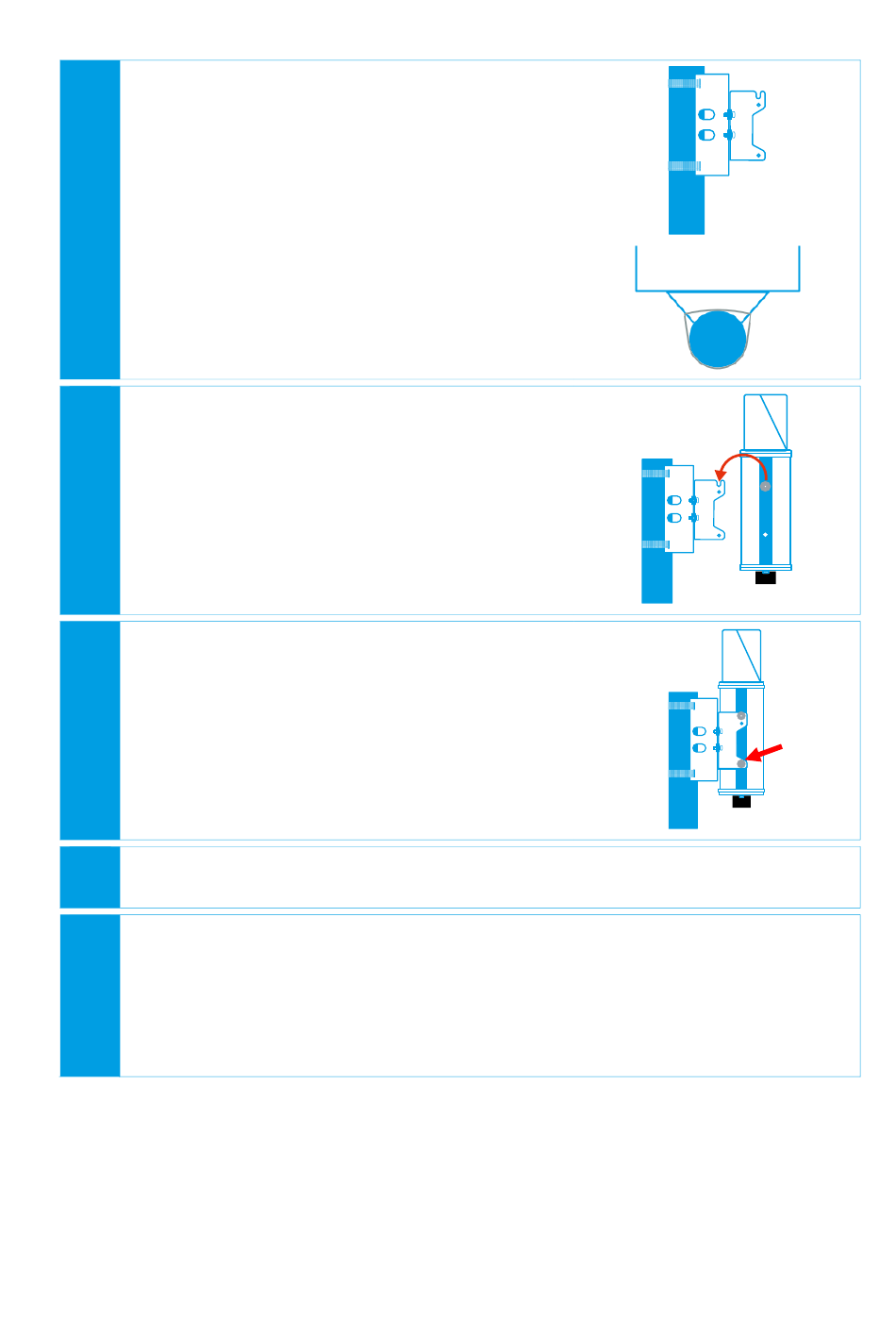

Die Masthalterung wie folgt am Mast befestigen:
4
•
Die Masthalterung mit der RF Mounting Plate
an die gewünschte Stelle an den Mast halten.
Dabei darauf achten, dass die Antennen-
Abdeckung über den Mast hinausragt.
•
Mastschellen um den Mast legen.
•
Das Mastschellen-Ende durch den Spalt unter
der Schraube der Mastschelle schieben.
•
Die Mastschelle festschrauben.
RF-300 in die Schraubenführung der RF Mounting
5
Plate einhängen.
Den RF-300 mit den beiden Rändelschrauben und
6
den Dichtringen vorsichtig auf beiden Seiten
festschrauben.
Dabei die Schrauben nur so fest ziehen, dass sich
die RF Mounting Plate nicht verbiegt.
Die Wi-Fi-Antenne auf das Gewinde am Boden des RF-300 schrauben. Die Antenne
7
nicht abknicken, die Antenne muss in Richtung Boden zeigen.
Eine genaue Ausrichtung des Sensors ist Grundvoraussetzung für ein gutes
8
Ergebnis der Peilung.
Am wichtigsten für das Peilungsergebnis ist die Konfiguration der GPS-Position und
der horizontale Winkel (Azimut) des RF-300. Wenn die Konfiguration nicht sehr genau
ist, kann die Peilung stark beeinträchtigt werden. Es gibt zwei Möglichkeiten den
Sensor genau auszurichten:
