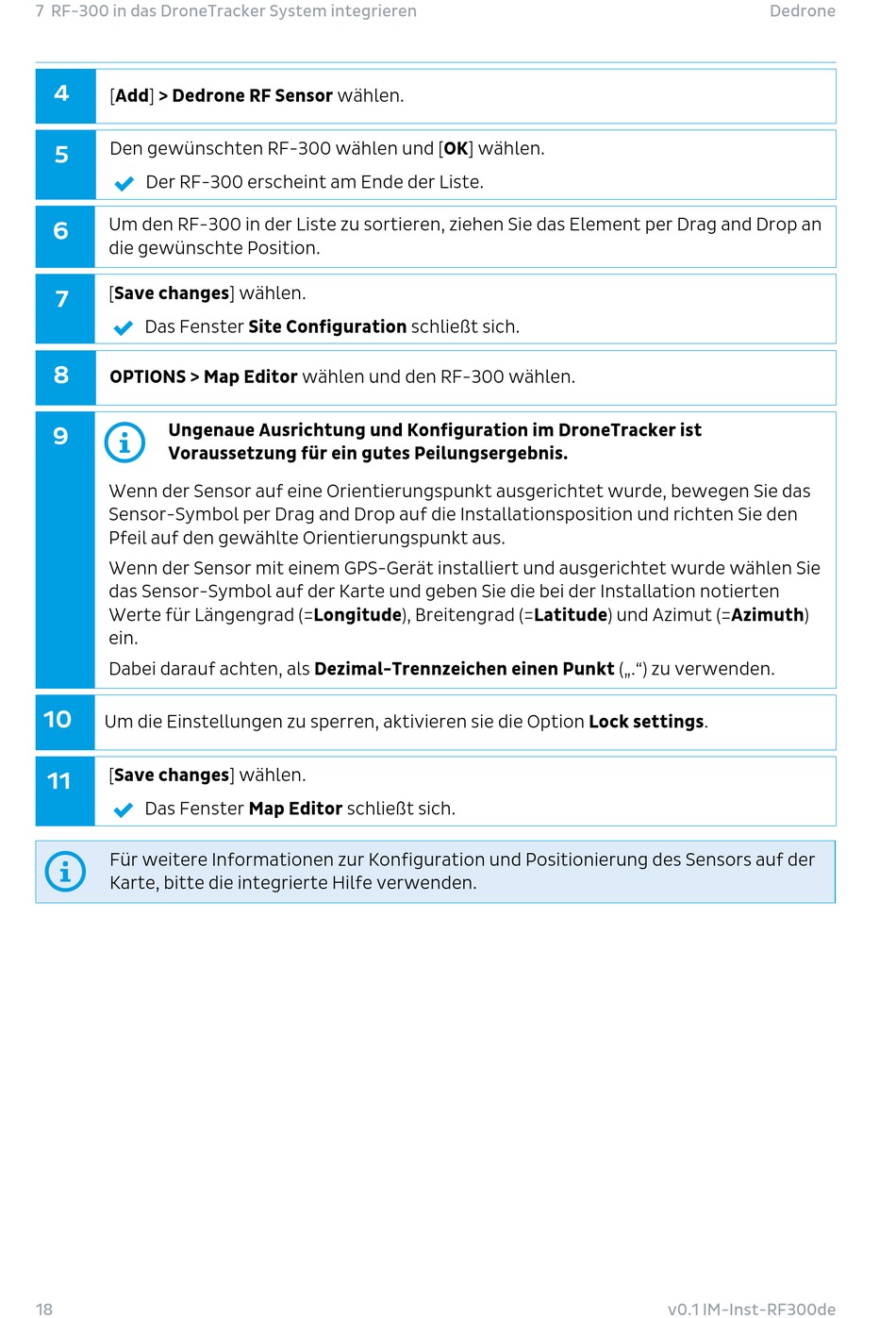

Dedrone RF-300 Anleitung Seite 18

7 RF-300 in das DroneTracker System integrieren
4
[Add] > Dedrone RF Sensor wählen.
Den gewünschten RF-300 wählen und [OK] wählen.
5
Der RF-300 erscheint am Ende der Liste.

Um den RF-300 in der Liste zu sortieren, ziehen Sie das Element per Drag and Drop an
6
die gewünschte Position.
[Save changes] wählen.
7
Das Fenster Site Configuration schließt sich.

8
OPTIONS > Map Editor wählen und den RF-300 wählen.
 Ungenaue Ausrichtung und Konfiguration im DroneTracker ist
9
Voraussetzung für ein gutes Peilungsergebnis.
Wenn der Sensor auf eine Orientierungspunkt ausgerichtet wurde, bewegen Sie das
Sensor-Symbol per Drag and Drop auf die Installationsposition und richten Sie den
Pfeil auf den gewählte Orientierungspunkt aus.
Wenn der Sensor mit einem GPS-Gerät installiert und ausgerichtet wurde wählen Sie
das Sensor-Symbol auf der Karte und geben Sie die bei der Installation notierten
Werte für Längengrad (=Longitude), Breitengrad (=Latitude) und Azimut (=Azimuth)
ein.
Dabei darauf achten, als Dezimal-Trennzeichen einen Punkt („.") zu verwenden.
10
Um die Einstellungen zu sperren, aktivieren sie die Option Lock settings.
[Save changes] wählen.
11
Das Fenster Map Editor schließt sich.

 Für weitere Informationen zur Konfiguration und Positionierung des Sensors auf der
Karte, bitte die integrierte Hilfe verwenden.
18
Dedrone
v0.1 IM-Inst-RF300de
