Dedrone RF-300 Anleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Inhaltszusammenfassung für Dedrone RF-300

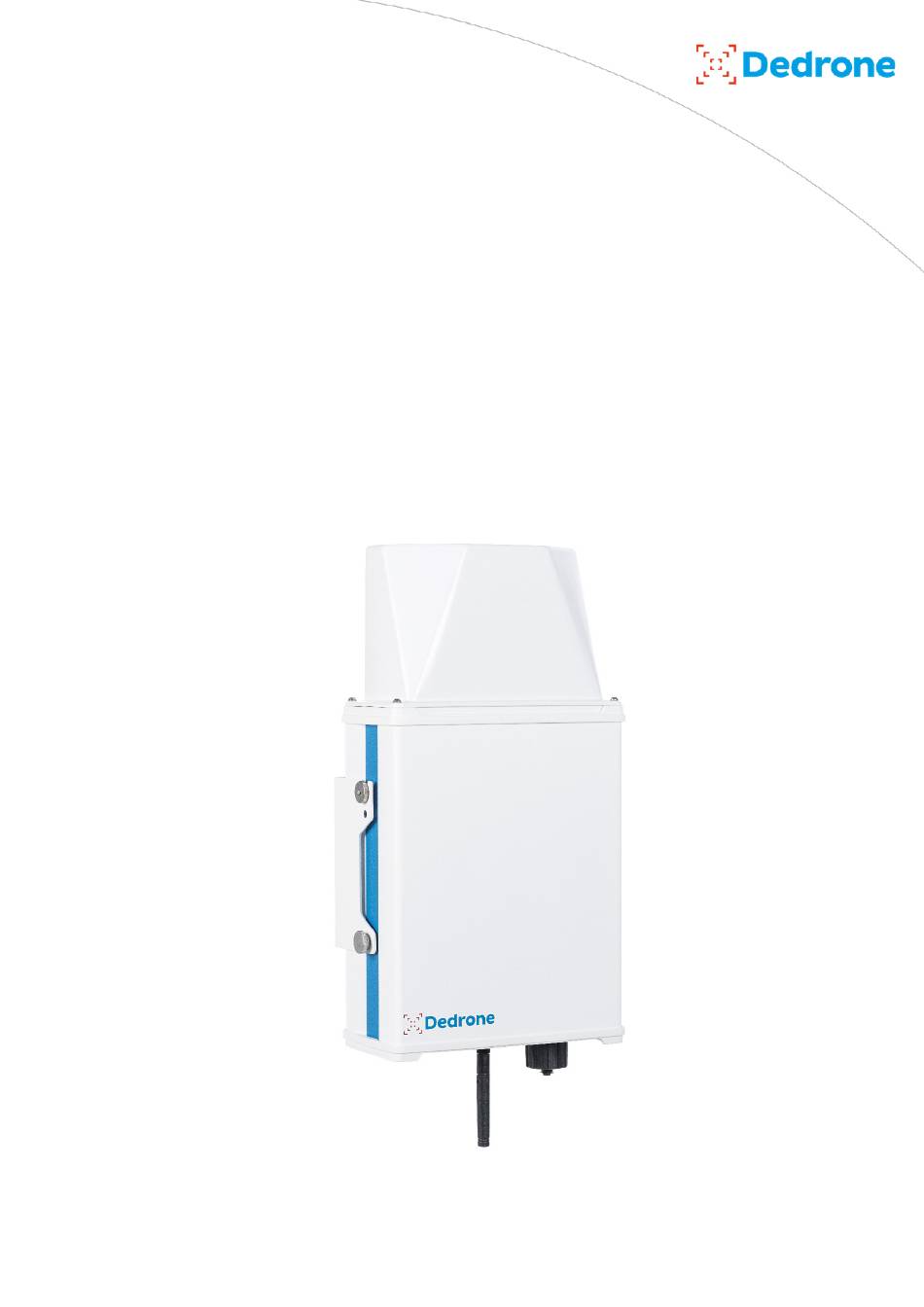

- Seite 1 INSTALLATIONS Anleitung RF-300 IM-Inst-RF300de v0.1 DEUTSCH...
-
Seite 2: Rechtliche Bestimmungen
Dedrone Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der Dedrone GmbH. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der Dedrone GmbH. Eine interne Vervielfältigung, die ausschließlich zum Zweck der Produktbewertung oder sonstiger bestimmungsgemäßer Verwendung verwendet wird, ist zulässig und bedarf keiner vorherigen Genehmigung. -
Seite 3: Inhaltsverzeichnis
6.4 Kabelvorbereitung ........................... 13 6.5 Installation mit Masthalterung ..................... 14 RF-300 in das DroneTracker System integrieren ............17 RF-300 in das lokal betriebene DroneTracker System integrieren ........17 7.2 RF-300 über die Dedrone Cloud integrieren ................19 Reinigung ..........................20 Außerbetriebnahme ...................... -
Seite 4: Sicherheit
Hobby-Drohnen. Bei einem Alarm sendet der RF-300 die Daten an das DroneTracker-System. Der RF-300 ist für den zivilen und privaten Gebrauch mit dem DroneTracker System bestimmt. Der RF-300 ist für den Einsatz im Außenbereich und Innenbereich geeignet. Setzen Sie das Produkt ausschließlich nach den Angaben der beigefügten Dokumentationen und gemäß... -
Seite 5: Sicherheitshinweise
Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. Den RF-300 nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe oder brennbare Gase befinden. Den RF-300 nicht in explosionsgefährdeten Bereichen montieren. Installieren Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizkörpern, Abluftsystemen oder anderen Geräten, die Hitze oder Ultraschall-Geräusche... -
Seite 6: Der Rf-300
2 Der RF-300 Dedrone 2 Der RF-300 Der RF-300 ist ein passiver, netzwerkgebundener Sensor zur Detektion von Funkwellen (RF), welcher für die Erkennung, Klassifizierung und Peilung von Drohnen und ihrer Fernbedienungen bestimmt ist. In Kombination mit mindestens einem weiteren RF-300 ist es möglich die Position der Drohne oder des Piloten anhand des RF-Signals zu detektieren. -
Seite 7: Lieferumfang
5 Montageposition wählen 5.1 Montageposition Die Position des RF-300 hat starken Einfluss auf die Detektions- und Peilungs-Reichweite. Der RF-300 ist für die Mastmontage vorgesehen. Stellen Sie sicher, dass ein geeigneter Mast vorhanden ist (Durchmesser: 40 mm bis 90 mm) und die Antennenabdeckung über den Mast herausragen kann. -
Seite 8: Positionierungsanforderungen Für Die Peilung Und Positionsbestimmung
Die Position der Drohne oder des Piloten wird durch die Überschneidung von mindestens zwei Peilungen bestimmt, deshalb sind mindestens zwei RF-300 erforderlich. Wir empfehlen mindesten drei RF-300 zu verwenden, da so die fehlerhafte Positionsbestimmung deutlich reduziert wird. Für ein besseres Ergebnis der Position sollten alle RF-300 in derselben Höhe installiert sein. v0.1 IM-Inst-RF300de... - Seite 9 Position kann nicht bestimmt werden. Beide RF-300 peilen in exakt gegensätzlicher Richtung. Es kann keine genaue Position bestimmt werden. Mit drei RF-300 gibt es keine blinden Bereiche. Der dritte RF- 300 kann das überschneidende Gebiet immer einschränken. IM-Inst-RF300de v0.1...
-
Seite 10: Blitzschutz
Für eine sichere Montage an einer exponierten Position, ist der Blitz- und Überspannungsschutz zu beachten. Stellen Sie sicher, dass der Montagemast an den Blitzableiter des Gebäudes angeschlossen ist. Der RF-300 selbst darf nicht direkt geerdet werden. Der Blitzableiter muss mindestens 1,5 m oberhalb des RF-300 montiert sein. Blitzschutzinstallation mit RF-300 Stellen Sie sicher, dass der Standort gemäß... -
Seite 11: Montageuntergrund
5 Montageposition wählen 5.3 Montageuntergrund Stellen Sie sicher, dass die gewählte Montagefläche das kombinierte Gewicht des RF-300 (3,1 kg) und der Halterung unter allen zu erwartenden Bedingungen bezüglich Last, Vibration und Temperatur trägt. 5.4 Ausrichtung Für eine funktionierende Peilung ist die vertikale Ausrichtung des Gerätes entscheidend, zudem muss die Antennenabdeckung über den Montagemast herausragen. -
Seite 12: Installation
6 Installation Dedrone 6 Installation 6.1 Stromversorgung Der RF-300 benötigt keinen zusätzlichen Netzanschluss. Die Stromversorgung erfolgt über das Patchkabel durch active PoE+ (802.3at). • Stellen Sie sicher, dass Ihr Netzwerk active PoE+ (802.3at) aktiviert hat. 6.2 Benötigte Werkzeuge □ Schraubendreher: Torx TX25 □... -
Seite 13: Kabelvorbereitung
Dedrone 6 Installation 6.4 Kabelvorbereitung Für eine wetterfeste Verbindung zum RF-300 ist es nötig, den mitgelieferten wettergeschützten Ethernet-Crimp-Stecker an das Netzwerkkabel zu crimpen. Vorgehen: Den RJ45-Stecker vom gelegten Kabel abschneiden. Den abgeschnittenen Stecker aufbewahren, um den Verdrahtungsstandard später zu prüfen. -
Seite 14: Installation Mit Masthalterung
Der Montageort entspricht den Bedingungen (siehe 5.1 Montageposition, Seite 7) □ Durchmesser des Masts: 40 mm bis 90 mm Vorgehen: Beide Rändelschrauben mit Dichtscheiben abschrauben und den RF-300 aus der RF Mounting Plate aushaken. RF Mounting Plate an die Masthalterung schrauben. Dabei folgende Punkte beachten: •... - Seite 15 Dabei die Schrauben nur so fest ziehen, dass sich die RF Mounting Plate nicht verbiegt. Die Wi-Fi-Antenne auf das Gewinde am Boden des RF-300 schrauben. Die Antenne nicht abknicken, die Antenne muss in Richtung Boden zeigen. Eine genaue Ausrichtung des Sensors ist Grundvoraussetzung für ein gutes Ergebnis der Peilung.
- Seite 16 Stellen Sie sicher, dass der Mast geerdet ist (siehe Anforderungen Überspannungsschutz, Seite 8). Das Netzwerk-Kabel an den RF-300 anschließen und den Stecker festdrehen bis er einhakt (für die Kabelvorbereitung siehe 6.4 Kabelvorbereitung, Seite 13). Wenn das Netzwerk-Kabel an das Netzwerk angeschlossen ist, startet der RF- ...
-
Seite 17: Rf-300 In Das Dronetracker System Integrieren
19). RF-300 in das lokal betriebene DroneTracker System integrieren Um eine Verbindung zum RF-300 herstellen zu können sind DHCP-Services nötig, die dem RF- 300 automatisch eine IP-Adresse zuweisen. Wenn sich der RF-300 und DroneTracker Server im selben Layer2 Netzwerk befinden, können sie direkt verbunden werden. Wenn sich der RF-300 und DroneTracker Server im verschiedenen Netzwerken befinden, beachten Sie Dedrones "Planungsleitfaden DroneTracker System"... - Seite 18 Den gewünschten RF-300 wählen und [OK] wählen. Der RF-300 erscheint am Ende der Liste. Um den RF-300 in der Liste zu sortieren, ziehen Sie das Element per Drag and Drop an die gewünschte Position. [Save changes] wählen. Das Fenster Site Configuration schließt sich.
-
Seite 19: Rf-300 Über Die Dedrone Cloud Integrieren
Die Stromversorgung über das Netzwerkkabel funktioniert und der Netzschalter am RF- 300 leuchtet blau □ RF-300 ist mit der Dedrone Cloud verbunden □ Die Adresse für Ihren Dedrone Cloud-Zugang ist bekannt (von Dedrone bereitgestellt) □ Der Registrierungs-Schlüssel des Sensors ist vorhanden und valide (von Dedrone bereitgestellt). Vorgehen: Web-Browser öffnen und die Adresse Ihrer Dedrone Cloud eingeben. -
Seite 20: Reinigung
Ausschließlich lösungsmittelfreien Kunststoffreiniger zum Reinigen verwenden. 9 Außerbetriebnahme Entsorgen Sie den RF-300 nach Ablauf seiner Lebensdauer nach den zu diesem Zeitpunkt am Installationsort geltenden Entsorgungsvorschriften für Elektronikschrott, oder senden Sie ihn auf Ihre Kosten mit dem Hinweis „ZUR ENTSORGUNG“ ("FOR DISPOSAL") an Dedrone zurück. -
Seite 21: Demontage
Vor der Demontage des RF-300, 30 min nach dem herunterfahren warten. 9.3 Entsorgung Entsorgen Sie den RF-300 nach Ablauf seiner Lebensdauer nach den zu diesem Zeitpunkt am Installationsort geltenden Entsorgungsvorschriften für Elektronikschrott, oder senden Sie ihn auf Ihre Kosten mit dem Hinweis „ZUR ENTSORGUNG“... -
Seite 22: Technische Daten
Dedrone 10 Technische Daten Bis zu 1,0 km Reichweite (Sichtweite) Bis zu 1,5 km unter idealen Bedingungen Genauigkeit der Peilung* ±5° (mittlerer Fehler) Mit zwei oder mehr RF-300, Positionsbestimmung auch anhand von Wi-Fi-Signalen Gerätetyp Sensor Omnidirektionales, passives Detektieren, Klassifizieren Radiofrequenz und Peilen Maße (L x B x H) - Seite 23 Dedrone Notizen IM-Inst-RF300de v0.1...
