6 Installation

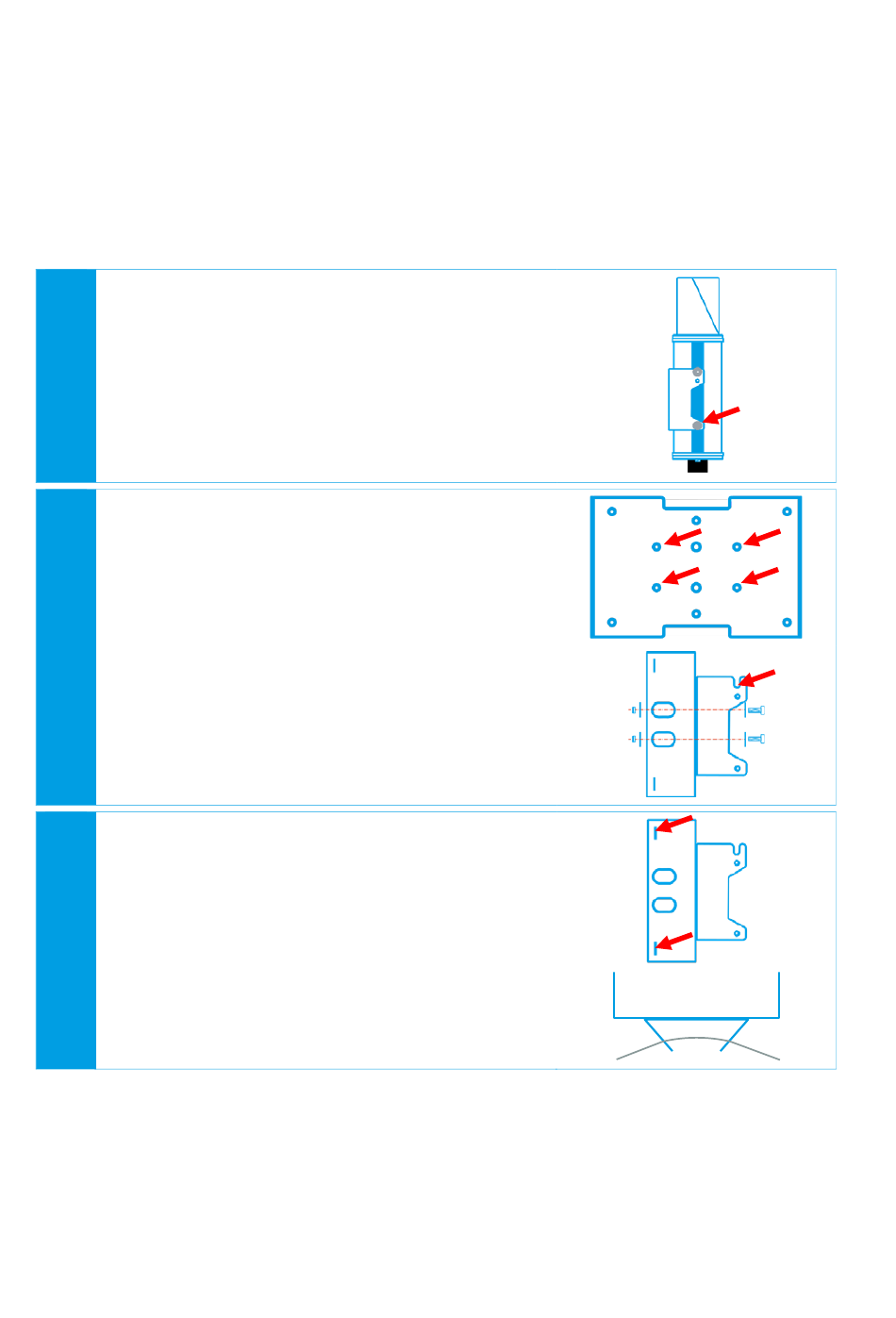

6.5 Installation mit Masthalterung

Voraussetzung:
□
Der Montageort entspricht den Bedingungen (siehe 5.1 Montageposition, Seite 7)
□
Durchmesser des Masts: 40 mm bis 90 mm
Vorgehen:
Beide Rändelschrauben mit Dichtscheiben
1
abschrauben und den RF-300 aus der RF Mounting
Plate aushaken.
RF Mounting Plate an die Masthalterung schrauben.
2
Dabei folgende Punkte beachten:
•
Gezeigte Löcher verwenden.
•
Schraubenführung der RF Mounting Plate muss
nach oben zeigen.
•
Unterlegscheibe zwischen Schraubenkopf und
RF Mounting Plate und zwischen Mutter und
Masthalterung legen
•
Die Muttern mit einer 8mm-Nuss
festschrauben.
Die Mastschellen durch die Schlitze der
3
Masthalterung führen.
