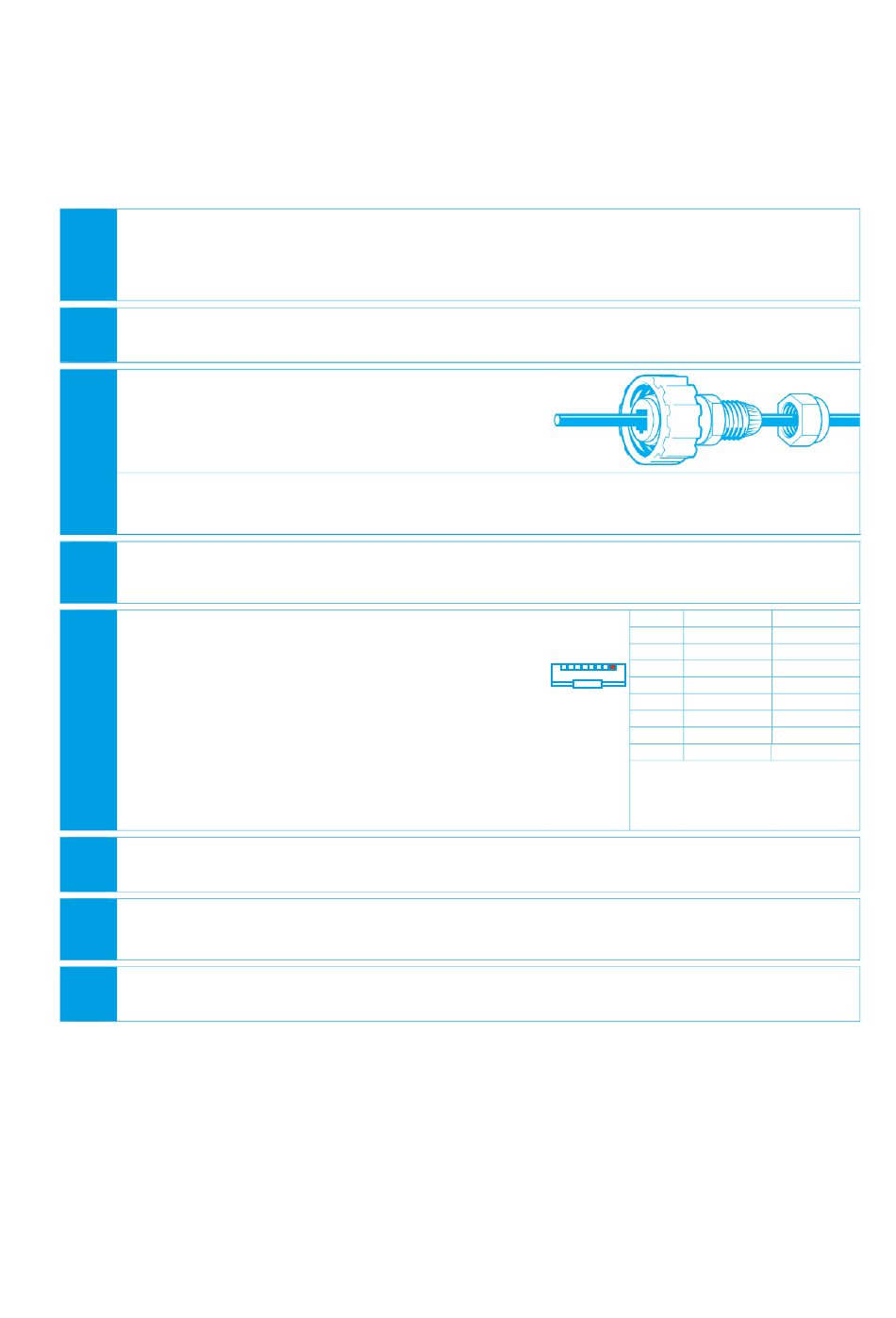

6.4 Kabelvorbereitung
Für eine wetterfeste Verbindung zum RF-300 ist es nötig, den mitgelieferten
wettergeschützten Ethernet-Crimp-Stecker an das Netzwerkkabel zu crimpen.
Vorgehen:
Den RJ45-Stecker vom gelegten Kabel abschneiden.
1
Den abgeschnittenen Stecker aufbewahren, um den Verdrahtungsstandard später zu
prüfen.
Die Mutter vom Stecker-Korpus abschrauben.
2
Die Überwurfmutter und den Stecker-Korpus
3
auf das Kabel stecken. Dabei auf die richtige
Reihenfolge achten.
Kabelmantel vorsichtig entfernen. Dabei darauf achten, das Geflecht und die Folie
4
nicht zu beschädigen.
Geflecht und Folie über die Kabeljacke falten.
5
Hinweis: ca. 25 mm freier Leiter werden benötigt.
•
Die Leiter entwirren und in der Reihenfolge
6
des benötigten Verdrahtungsstandard (568-
A oder 568-B) sortieren.
•
Die Leiter bis zum Anschlag in den Stecker
stecken.
•
Der vorgeschriebene Verdrahtungsstandard
kann am zuvor abgetrennten RJ45-Stecker
geprüft werden.
Den RJ45-Stecker mit der Crimp-Zange crimpen.
7
Rastclip des RJ45-Steckers nach unten drücken und den Dichtungsstecker bis zum
8
Anschlag über den RJ45-Stecker schieben.
Überwurfmutter über den Stecker-Korpus schieben und festschrauben.
9
IM-Inst-RF300de v0.1
Position
568-A
1
Weiß/Grün
2
Grün
1
3
Weiß /Orange
4
Blau
Frontansicht
5
Weiß / Blau
6
Orange
7
Weiß / Braun
8
Braun
6 Installation
568-B
Weiß /Orange
Orange
Weiß / Grün
Blau
Weiß / Blau
Grün
Weiß / Braun
Braun
