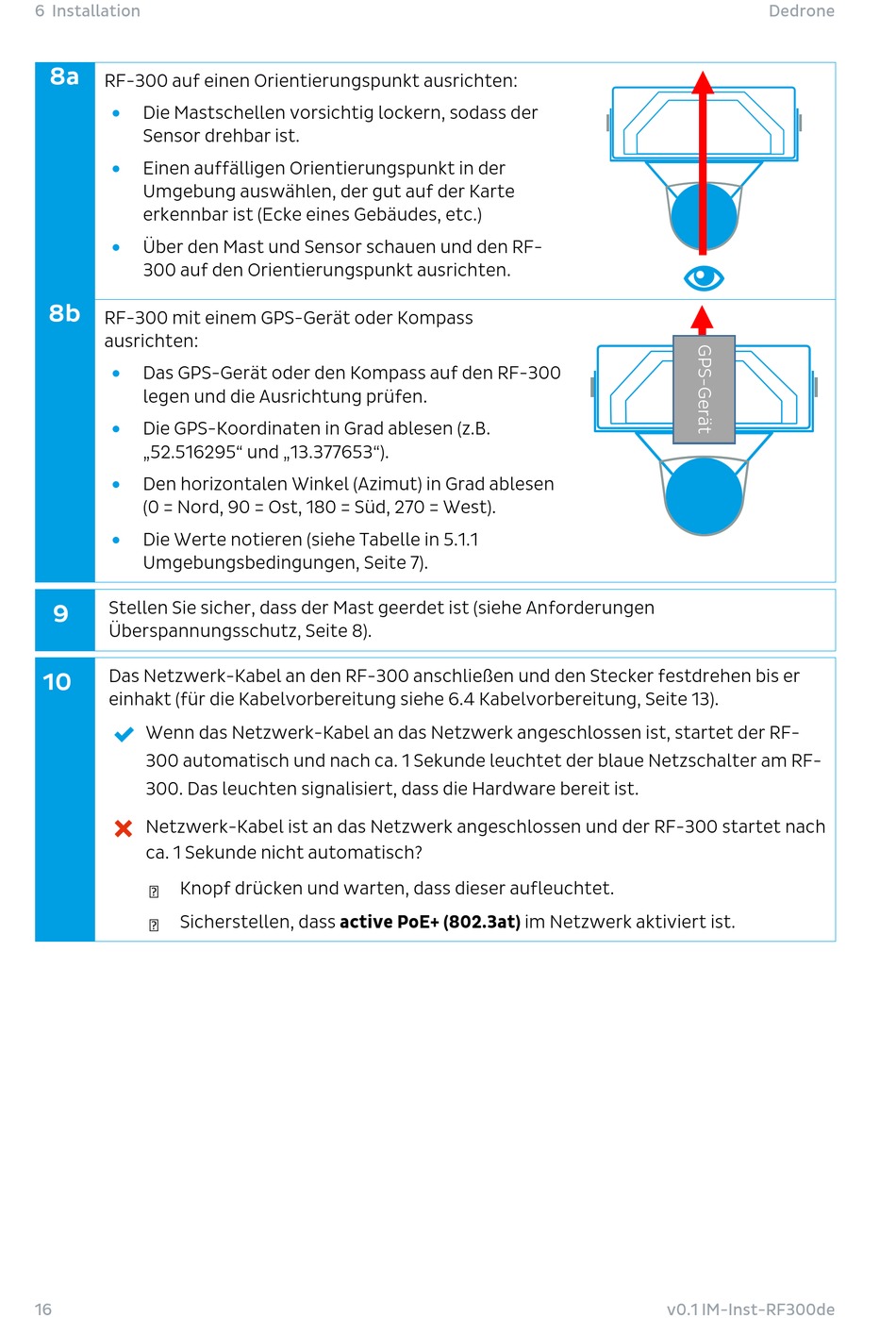

Dedrone RF-300 Anleitung Seite 16

6 Installation
8a
RF-300 auf einen Orientierungspunkt ausrichten:
•
Die Mastschellen vorsichtig lockern, sodass der
Sensor drehbar ist.
•
Einen auffälligen Orientierungspunkt in der
Umgebung auswählen, der gut auf der Karte
erkennbar ist (Ecke eines Gebäudes, etc.)
•
Über den Mast und Sensor schauen und den RF-
300 auf den Orientierungspunkt ausrichten.
8b
RF-300 mit einem GPS-Gerät oder Kompass
ausrichten:
•
Das GPS-Gerät oder den Kompass auf den RF-300
legen und die Ausrichtung prüfen.
•
Die GPS-Koordinaten in Grad ablesen (z.B.
„52.516295" und „13.377653").
•
Den horizontalen Winkel (Azimut) in Grad ablesen
(0 = Nord, 90 = Ost, 180 = Süd, 270 = West).
•
Die Werte notieren (siehe Tabelle in 5.1.1
Umgebungsbedingungen, Seite 7).
Stellen Sie sicher, dass der Mast geerdet ist (siehe Anforderungen
9
Überspannungsschutz, Seite 8).
Das Netzwerk-Kabel an den RF-300 anschließen und den Stecker festdrehen bis er
10
einhakt (für die Kabelvorbereitung siehe 6.4 Kabelvorbereitung, Seite 13).
Wenn das Netzwerk-Kabel an das Netzwerk angeschlossen ist, startet der RF-

300 automatisch und nach ca. 1 Sekunde leuchtet der blaue Netzschalter am RF-
300. Das leuchten signalisiert, dass die Hardware bereit ist.
Netzwerk-Kabel ist an das Netzwerk angeschlossen und der RF-300 startet nach

ca. 1 Sekunde nicht automatisch?
Knopf drücken und warten, dass dieser aufleuchtet.
Sicherstellen, dass active PoE+ (802.3at) im Netzwerk aktiviert ist.
16
Dedrone

v0.1 IM-Inst-RF300de
