Seite 1

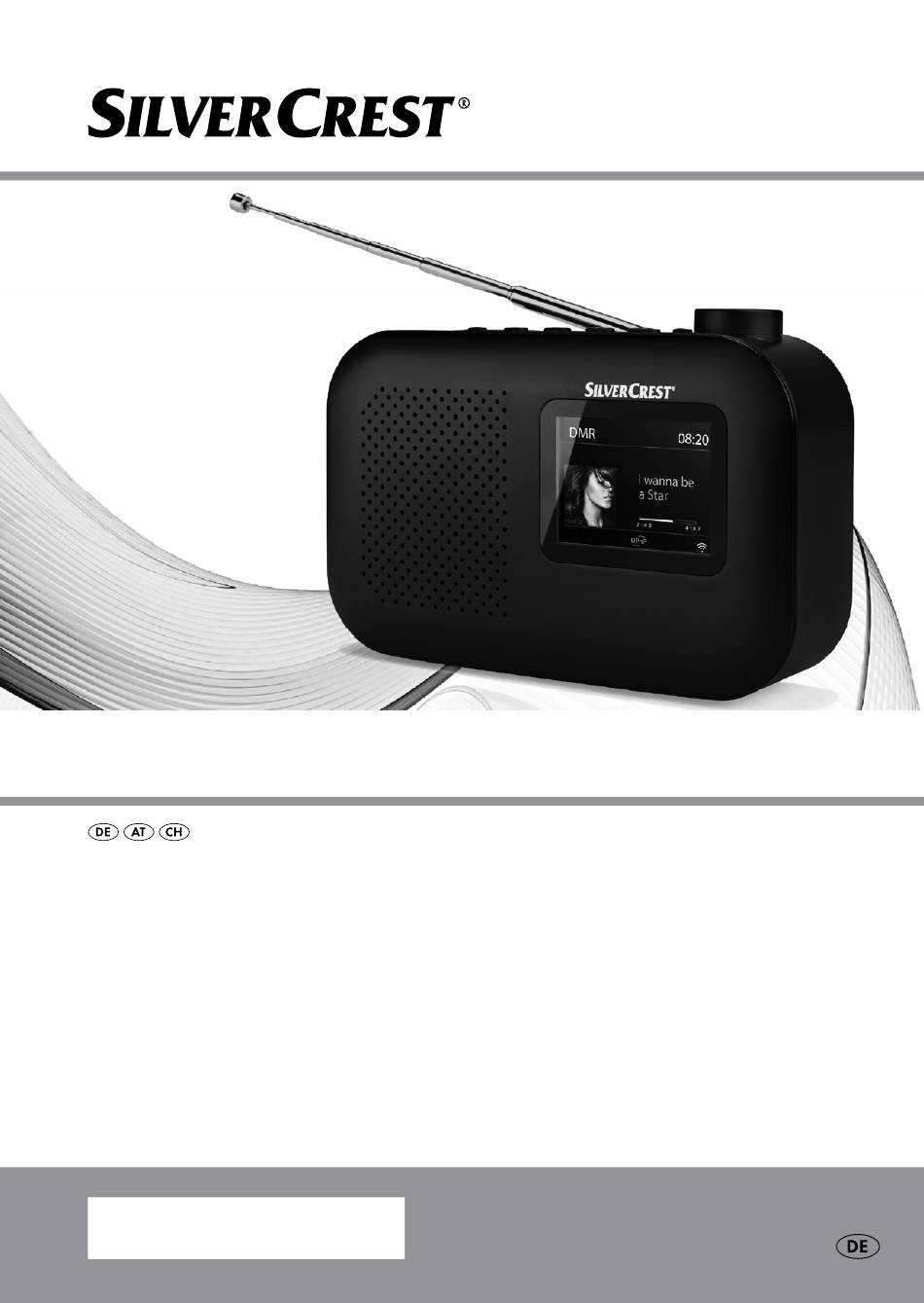

DAB+ -RADIO MIT FARBDISPLAY SDRF 10 A1 DAB+ -RADIO MIT FARBDISPLAY Bedienungs- und Sicherheitshinweise IAN 309610...
Seite 2
Klappen Sie vor dem Lesen die beiden Seiten mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut. DE / AT / CH Bedienungs- und Sicherheitshinweise Seite...
Verwendete Warnhinweise und Symbole In dieser Bedienungsanleitung werden folgende Warnhinweise verwendet: GEFAHR! Dieses Symbol weist in Kombination mit dem Signalwort „GEFAHR“ auf eine lebensbedrohliche Situation hin, welche, wenn der Gefahrenhinweis nicht beachtet wird, tödliche Verletzungen verursachen kann. WARNUNG! Dieses Symbol weist in Kombination mit dem Signalwort „WARNUNG“...
Seite 8
Polarität des Netzadapteranschlusses Warnhinweise Handlungsanweisungen Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial und dem Produkt. Das Produkt ist ausschließlich für den Betrieb im Innenbe- reich, in trockenen und geschlossenen Räumen geeignet. Schutzhandschuhe tragen! Gefahr von Hörschäden Produkte und Verpackungen sollen umweltschonend entsorgt werden.

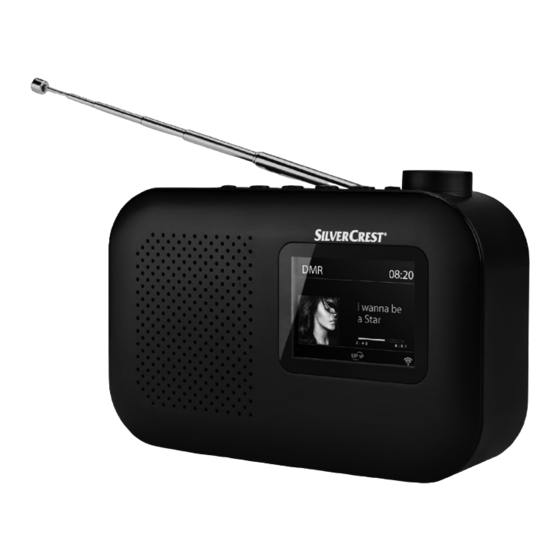

DAB+ -Radio mit Farbdisplay SDRF 10 A1 Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheits- hinweisen vertraut.
Entfernen Sie alle Verpackungsmaterialien und überprüfen Sie, ob alle Teile vollständig und unbeschädigt sind. Im Falle einer unvollständigen oder beschädigten Lieferung, wenden Sie sich bitte an den Hersteller. 1 DAB+ -Radio mit Farbdisplay 1 Bedienungsanleitung SDRF 10 A1 1 Kurzanleitung 1 Netzteil 10 DE/AT/CH...
Technische Daten Digitales DAB+ -Radio: Modellnummer: SDRF 10 A1 Frequenzbereich DAB+: 174,928 MHz bis 239,2 MHz Frequenzbereich UKW: 87,5 MHz bis 108 MHz Ausgangsleistung: 10 W (1 W RMS) Abmessungen: ca. 16,1 x 10,9 x 6 cm (mit Antenne) (B x H x T) Gewicht: ca.
Netzteil: Hersteller Netzteil: Obelieve Electronic Co., Ltd. Modell OBL-0501000E (EU) Eingangsspannung / -frequenz / -strom: 100–240 V∼, 50 / 60 Hz, max. 0,3 A Ausgangsspannung / -strom: 5 V , 1000 mA GS-zertifiziert. Batterien: 4 x Typ 1,5 V LR6 AA Mignon (nicht im Lieferumfang enthalten) Allgemeine Sicherheitshinweise MACHEN SIE SICH VOR DER ERSTEN BENUTZUNG DES PRODUKTS...
Seite 13
Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Das Produkt ist kein Spielzeug. W enn Sie während des Betriebs irgendwelche Auffälligkeiten be- merken (z. B. ungewöhnliche Geräusche, seltsamer Geruch oder Rauchentwicklung), schalten Sie das Produkt sofort aus, ziehen Sie das Netzteil aus der Steckdose und entnehmen Sie ggf.
Seite 14
D as Netzteil des Produkts muss in eine leicht zugängliche Steckdose gesteckt werden, damit das Produkt im Notfall leicht vom Stromnetz getrennt werden kann. F assen Sie das Netzteil oder das Produkt niemals mit feuchten oder nassen Händen an. V ergewissern Sie sich vor der Inbetriebnahme, dass das Produkt sowie die Kabelverbindung unbeschädigt sind! Nehmen Sie ein beschädigtes Produkt niemals in Betrieb! V erwenden Sie nur das mitgelieferte Netzteil...
Z iehen Sie immer das Netzteil vor der Reinigung aus der Steckdose. Z iehen Sie das Netzteil immer am Stecker selbst aus der Steckdose. Ziehen Sie niemals am Kabel. ACHTUNG! GEFAHR VON SACHSCHÄDEN! S tellen Sie das Produkt immer auf eine stabile und ebene Fläche. Es kann beschädigt werden, wenn es herunterfällt.
Werfen Sie Batterien / Akkus niemals in Feuer oder Wasser. Setzen Sie Batterien / Akkus keiner mechanischen Belastung aus. Risiko des Auslaufens von Batterien / Akkus Vermeiden Sie extreme Bedingungen und Temperaturen, die auf Batterien / Akkus einwirken können z. B. auf Heizkörpern / direkte Sonneneinstrahlung.
Vor der Inbetriebnahme Hinweis: Entfernen Sie sämtliches Verpackungsmaterial vom Produkt. Stromversorgung über Netzteil herstellen Hinweis: Bevor Sie das Netzteil an das Stromnetz anschließen, vergleichen Sie die Anschlussdaten auf dem Typenschild des Netzteils (Spannung und Frequenz) mit den Daten Ihres Stromnetzes. Achten Sie darauf, dass die Daten übereinstimmen, damit keine Schäden am Produkt auftreten.
Hinweis: Den Batteriestand können Sie sich durch mehrfaches Drücken der Menü- / Info-Taste im LCD-Farbdisplay anzei- gen lassen (siehe Kapitel „Informationen im LCD-Farbdisplay anzeigen“). Der Batteriestand wird in Prozent angegeben. Inbetriebnahme Produkt ein- und ausschalten Nur, wenn Sie das Produkt mit dem Netzteil verwenden, werden im Standby-Modus die Uhrzeit, das Datum sowie die Weckzeiten angezeigt.
die Uhrzeit sowie die eingestellten Weckzeiten für Wecker 1 und Wecker 2 Stellen Sie den Hauptschalter auf der Rückseite des Produkts auf die Position „Off“, um das Produkt vollständig auszuschalten. Hinweis: Solange sich das Netzteil in einer Steckdose befindet, nimmt dieses eine geringe Menge Strom auf, auch wenn das Produkt nicht an das Netzteil angeschlossen ist, oder ausgeschaltet ist.
Radiomodus wechseln Sie haben die Möglichkeit, zwischen DAB+ - und UKW-Modus zu wechseln. Drücken Sie die Mode-Taste , wenn sich das Produkt im DAB+ - Modus befindet, um in den UKW-Modus zu wechseln. Der Wechsel in den UKW-Modus wird im LCD-Farbdisplay mit „FM“...
Drücken Sie erneut die Menü- / Info-Taste , um für weitere Einstellungen zu den Menüoptionen zurückzukehren. Um zum Wiedergabe-Modus zurückzukehren, drücken Sie die Menü- / Info-Taste solange, bis sich das Produkt wieder im Wiedergabe-Modus befindet. Wenn Sie nach der letzten Eingabe keine Taste drücken, kehrt das Produkt nach ca.
Menüoption Mögliche Funktion Einstellungen Manuelle Manuelle Auswahl Scrollen Sie mit der Einstellung der Radiofrequenz Next-Taste und der Prev-Taste durch die Liste der Radiofrequen- zen und drücken Sie zur Bestätigung die Select- Taste . Die Empfangs- güte / -stärke / -stabilität des empfangenen Sig- nals wird im LCD-Farb- display...
Menüoption Mögliche Funktion Einstellungen DRC (Dynamic Hoch / Tief / Aus Sie können mit dieser Range Control: (Standardeinstellung) Funktion den Lautstärken- Auswahl der unterschied zwischen leisen und lauten Tönen Kompression) reduzieren. Wählen Sie mit der Next-Taste und der Prev-Taste eine der verfügbaren Einstellungsoptionen aus und bestätigen Sie mit der Select-Taste...
Seite 24
Menüoption Mögliche Funktion Einstellungen Systemein- Werkseinstellungen Wiederherstellung der stellungen Werkseinstellungen (siehe Kapitel „Produkt auf Werkseinstellungen zurücksetzen“) Software-Version Anzeige der verwende- ten Software-Version Ihnen stehen im UKW-Modus folgende Menüoptionen zur Verfügung: Menüoption Mögliche Funktion Einstellungen Suchlauf- Nur kräftige Sender / Sie können die Kriterien alle Sender der Sendersuche einstel- Einstellung...
Menüoption Mögliche Funktion Einstellungen Systemein- Sleep Zeiteinstellung der Sleep- stellungen Timer-Funktion (siehe Kapitel „Sleep-Timer (Ausschaltzeit) einstellen“) Uhrzeit Einstellung von Uhrzeit und Datum (siehe Kapi- tel „Uhrzeit einstellen“) Beleuchtung Einstellung der Beleuch- tung des LCD-Farbdis- plays (siehe Kapitel „Displaybeleuchtung einstellen“) Sprache Spracheinstellungen des Produktes (siehe Kapitel „Sprache einstellen“)
Drücken und halten Sie die Menü- / Info-Taste , um die Menü- optionen zu öffnen. Drücken Sie die Next-Taste oder die Prev-Taste , um im Menü zu den Systemeinstellungen (System Settings) zu wechseln. Drücken Sie zur Bestätigung die Select-Taste Wählen Sie in den Systemeinstellungen (System Settings) mit der Taste oder die Funktion „Sprache“...
Folgende Menüoptionen werden angezeigt: Menüoption Mögliche Einstellungen Zeit / Datum Tag–Monat–Jahr / Stunden: Minuten einstellen Automatisches von allen / von digitalem Radio / von FM / kein Update Update 24 Stunden 12 Stunden / 24 Stunden einstellen TT-MM-JJJJ / MM-TT-JJJJ Datumsformat einstellen Drücken Sie die Next-Taste...
Seite 28
Drücken Sie die Next-Taste oder die Prev-Taste , um im Menü zu den Systemeinstellungen zu wechseln. Drücken Sie zur Bestätigung die Select-Taste Wählen Sie in den Systemeinstellungen mit der Taste oder Funktion „Beleuchtung“ aus und drücken Sie zur Bestätigung die Select-Taste Folgende Menüoptionen werden angezeigt: Menüoption...
Wiedergabe-Modus befindet. Wenn Sie nach der letzten Eingabe keine Taste drücken, kehrt das Produkt nach ca. 30 Sekunden automatisch in den Wiedergabe-Modus zurück. Bedienung Hinweis: Der genannte Empfangsbereich stellt die technischen Mög- lichkeiten des Gerätes dar. Außerhalb dieses Bereiches empfangene Informationen dürfen nicht verwendet oder weiter verbreitet werden.
LCD-Farbdisplay zeigt den Fortschritt des DAB+ -Sendersuch- laufs an. Die Ziffer über dem Fortschrittsbalken zeigt an, wie viele DAB+ -Sender gefunden wurden. Nach dem DAB+ -Sendersuchlauf startet das Produkt die Wieder- gabe eines gefundenen DAB+ -Senders. Öffnen Sie die Senderliste mit der Next-Taste oder mit der Prev-Taste , um einen be-...
mehrmals kurz hintereinander. Die jeweilige Frequenz wird im LCD- Farbdisplay angezeigt. Das Produkt startet unmittelbar mit der Wiedergabe des jeweiligen Senders. DAB+ -Sender / UKW-Sender speichern Sie haben die Möglichkeit, favorisierte DAB+ - und UKW-Sender zu speichern. Dazu stehen Ihnen 20 Speicherplätze zur Verfügung (10 x DAB+, 10 x UKW).
Drücken Sie die Select-Taste , um den gewählten Sender zu be- stätigen. Das Produkt startet mit der Wiedergabe des ausgewählten DAB+ -oder UKW-Senders. Hinweis: Wenn Sie die Preset-Taste drücken und noch kein Sender gespeichert wurde, wird im LCD-Farbdisplay angezeigt, dass der Speicher „leer“ ist. Das Produkt kehrt zum zuvor ausge- wählten Sender zurück.
Bestätigen Sie, indem Sie erneut die Select-Taste drücken. Hinweis: Das Sleep-Timer-Symbol , das unten links im LCD-Farb- display angezeigt wird, zeigt die verbleibenden Minuten bis zur Abschaltung des Produkts an. Wenn Sie die Sleep-Timer-Funktion vorzeitig beenden möchten, drücken und halten Sie die Menü- / Info-Taste , um die Menüop- tionen zu öffnen.
Seite 34
Menüoption Mögliche Funktion Einstellungen Frequenz Täglich / Einmal / Stellen Sie die Weckfre- Wochenende / quenz ein, indem Sie mit Werktage der Next-Taste der Prev-Taste die ge- wünschten Einstellungen vornehmen und zur Be- stätigung die Select-Taste drücken. Datum / Uhrzeit Tag–Monat–Jahr / Stellen Sie Datum und (Weckzeit)
Seite 35
Menüoption Mögliche Funktion Einstellungen Quelle Summer / Digital Wählen Sie eine Quelle Radio / FM für den Weckalarm aus, indem Sie mit der Next- Taste und der Prev- Taste die gewünschten Einstellungen vornehmen und mit der Select-Taste bestätigen. Programm Zuletzt gewählt / Wählen Sie mit der (Diese Menüop- Speicherplätze...
Seite 36
Menüoption Mögliche Funktion Einstellungen Dauer 15 / 30 / 45 / Stellen Sie die Dauer des 60 / 90 / 120 Weckalarms ein, indem Sie mit der Next-Taste und der Prev-Taste gewünschte Einstellung vornehmen und mit der Select-Taste bestätigen. Lautstärke Lautstärkestufen: Stellen Sie die Lautstärke 4–16...
Drücken Sie während des Alarms die Snooze-Taste , um den Alarm für 10 Minuten zu unterbrechen. Hinweis: Das LCD-Farbdisplay zeigt mit Weckersymbolen an, dass die Weckfunktion aktiviert ist. In der Schlummerfunktion blinkt das Weckersymbol im LCD-Farbdisplay und die 10 Minuten werden heruntergezählt.
Seite 38
Anzeige im DAB+ -Modus Anzeige im UKW-Modus Titel Programmtyp Künstler Frequenz Ensemble* Batteriestand (nur im Batteriebetrieb): Angabe der Batteriekapazität in Prozent Ensemble* Hauptschalter (nur im Betrieb mit Netzteil): Anzeige gibt an, dass das Produkt mit dem Netzteil be- trieben wird. Frequenz Datum –...
Produkt auf Werkseinstellungen zurücksetzen Sie können das Produkt jederzeit zurücksetzen und die ursprünglichen Werkseinstellungen wiederherstellen. Hinweis: Ihre gesamten Einstellungen, einschließlich der gespeicherten Sender und der Senderliste, werden gelöscht, wenn Sie das Produkt auf die Werkseinstellungen zurücksetzen. Drücken und halten Sie die Menü- / Info-Taste , um die Menüop- tionen abzurufen.
Lagerung bei Nichtbenutzung Wenn Sie das Produkt für eine längere Zeit nicht verwenden, ziehen Sie das Netzteil aus der Steckdose, entfernen Sie die Batterien und lagern Sie sie an einem dunklen und kühlen Ort. Fehlerbehebung = Fehler = Mögliche Ursache = Maßnahme = Das Produkt lässt sich nicht einschalten.
= Es ertönen Störgeräusche beim UKW-Radioempfang. = Der Sender ist nicht richtig eingestellt = Drücken Sie die Next-Taste oder die Prev-Taste , um manuell nach UKW-Sendern zu suchen. = Der Empfang ist zu schwach. = Ziehen Sie die Antenne vollständig aus. Bewegen Sie die Antenne , um den Empfang zu verbessern.
Batterien: Denken Sie an die Umwelt und Ihre persönliche Gesundheit. Geben Sie verbrauchte Batterien immer in gesonderten Sammelbehältern ab. Diese finden Sie in vielen öffentlichen Gebäuden oder im Batteriehandel. Umweltschäden durch falsche Entsorgung der Batterien! Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie können giftige Schwermetalle enthalten und unterliegen der Sondermüllbehandlung.
Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum. Garantiezeit und gesetzliche Mängelansprüche Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile.
Abwicklung im Garantiefall Um eine schnelle Bearbeitung ihres Anliegens zu gewähr- leisten, folgen Sie bitte den folgenden Hinweisen: Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z.B. IAN 12345) als Nachweis für den Kauf bereit. Die Artikelnummer entnehmen Sie bitte dem Typenschild, einer Gravur, auf dem Titelblatt ihrer Anleitung (unten links) oder als Aufkleber auf der Rück- oder Unterseite.
Service Österreich Hotline Tel.: +43 1 2531798 Mo.–Fr.: 09:00–17:00 Bitte benutzen Sie das Kontaktformular unter: www.mlap.info/contact Service Schweiz Hotline Tel.: +41 44 2006089 Mo.–Fr.: 09:00–17:00 Bitte benutzen Sie das Kontaktformular unter: www.mlap.info/contact IAN 309610 Lieferant / Produzent / Importeur Bitte beachten Sie, dass die folgende Anschrift keine Retourenanschrift ist.
Seite 46
Die vollständige EU-Konformitätserklärung ist unter folgender Adresse erhältlich: www.mlap.info/conformity. 46 DE/AT/CH...
Seite 47
MLAP GmbH Meitnerstr. 9 DE-70563 Stuttgart DEUTSCHLAND Stand der Informationen: 10 / 2018 Ident.-No.: SDRF10A1102018-DE IAN 309610...
