2.1 Einsatz und Funktion

Mit der Sunny SensorBox und den Sensoren können Sie Umweltdaten an Ihrer PV-An-
lage erfassen, die für eine Leistungsüberwachung relevant sind. Zu diesem Zweck be-
sitzt das System standardmäßig einen in der Sunny SensorBox integrierten
Einstrahlungssensor und einen externen Modultemperatursensor. Außerdem haben Sie
die Möglichkeit, einen zweiten Einstrahlungssensor (wird zur Zeit noch nicht angebo-
ten), einen Umgebungstemperatursensor und einen Windsensor an der Sunny Sensor-
Box zu betreiben. Der RS485-Power Injector dient der Stromversorgung der Sunny
SensorBox und muss im Innenbereich montiert werden.
Die Sunny SensorBox liefert die Sensordaten an die SMA-Kommunikationsgeräte (z. B.
Sunny WebBox) über eine RS485-Schnittstelle.
Mit der Einstrahlungsstärke (W/m
gezeichneten Leistung der PV-Anlage über einen Tageszeitraum, können Sie einen Ver-
gleich zwischen der erbrachten PV-Leistung und der gemessenen Einstrahlungsstärke
machen. Beobachtet man diese Daten über einen längeren Zeitraum, bietet das System
eine gute Möglichkeit, eine Fehlfunktion der PV-Anlage zu erkennen.

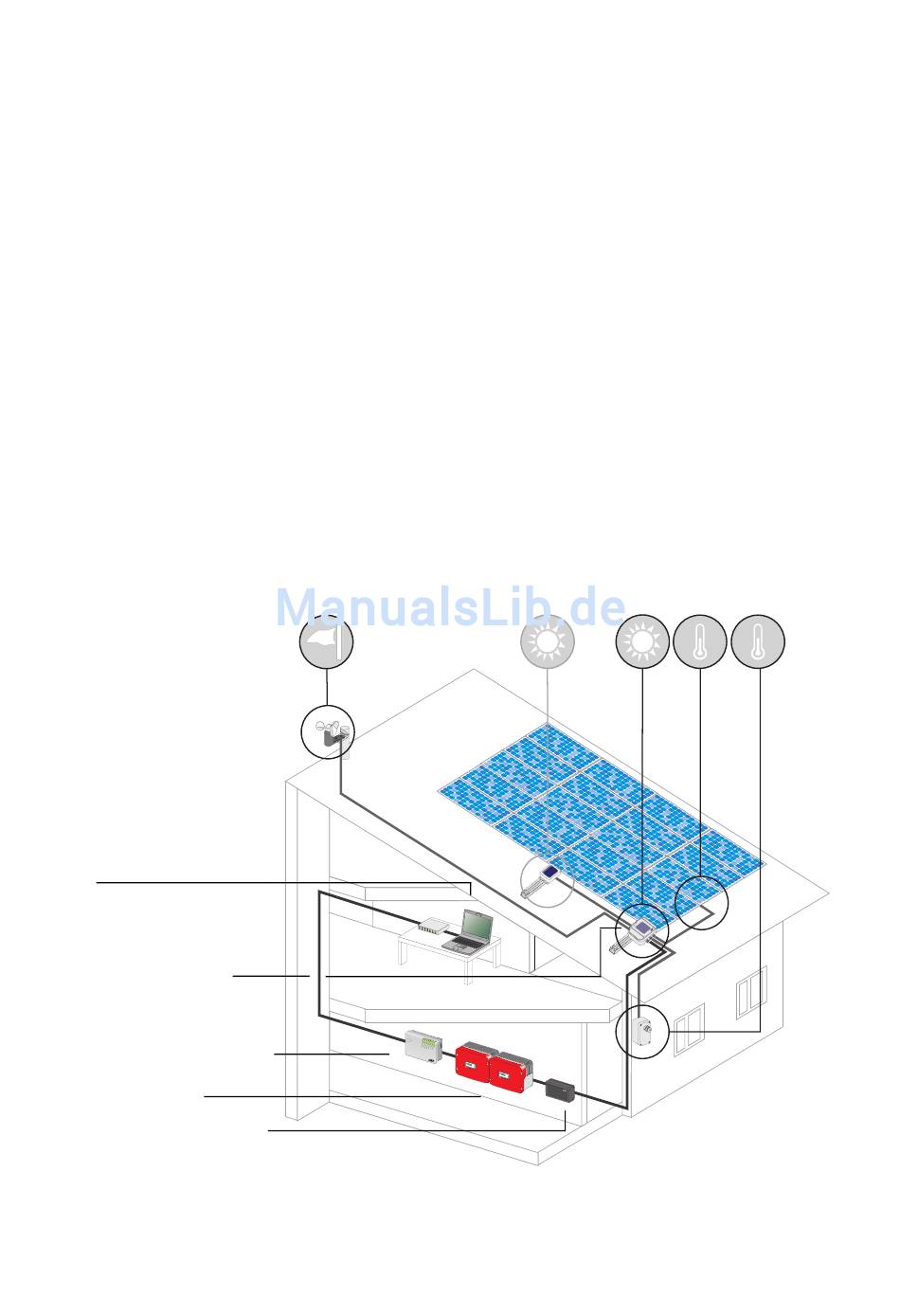

Sensoren:
PC
Sunny SensorBox
Kommunikationsgerät
(hier: Sunny WebBox)
Wechselrichter
RS485-Power Injector
Bedienungsanleitung
2
) des integrierten Einstrahlungssensors und der auf-
Betrieb
Erdschluss Operation
Earth Fault
Failure Störung
Operation Betrieb
Earth Erdschluss
Störung Fault
Failure
RS 48
5- Po
we r
In je
www.S ct or
MA.de
