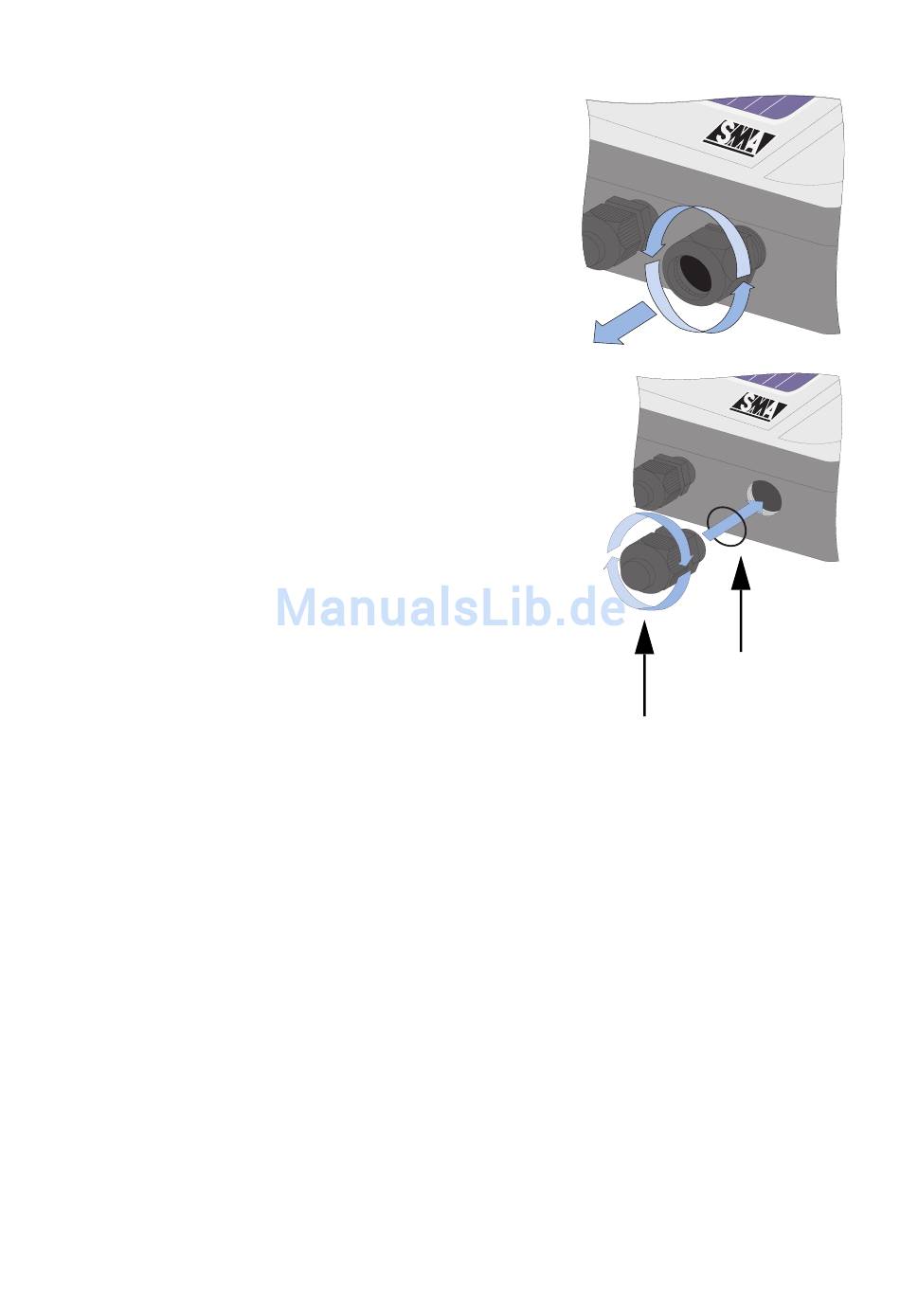

6. Schrauben Sie die alte Kabelverschraubung aus
der Sunny SensorBox (siehe Beispielabbildung
rechts).
7. Setzen Sie den passenden Dichtring, der im Dich-
tungsset mitgeliefert wird, auf das Gewinde der
neuen Kabelverschraubung (siehe Beispielabbil-
dung rechts).
8. Schrauben Sie die Kabelverschraubung handfest
(0,8 Nm) in die Sunny SensorBox (siehe Abbil-
dung rechts).
9. Drehen Sie die Überwurfmutter der Kabelver-
schraubung an der Sunny SensorBox ab und zie-
hen Sie den Blindstopfen heraus.
10. Ziehen Sie das neue Kabel durch die Überwurf-
mutter und die Kabelverschraubung.
11. Schließen Sie das Kabel in der Sunny SensorBox
an.
12. Drehen Sie die Überwurfmutter handfest auf die
Kabelverschraubung (Drehmoment: 0,8 Nm).
13. Entfernen Sie das Dichtgummi im Deckel der Sunny SensorBox wenn es porös ist
und ersetzen Sie es durch das neue, das im Dichtungsset mitgeliefert wird.
14. Setzen Sie den Deckel der Sunny SensorBox wieder passgenau auf.
15. Drehen Sie die vier Schrauben in den Ecken des Deckels zuerst ein Stück nach
links, bis die Schrauben in den ersten Gewindegang springen und drehen Sie die
Schrauben handfest (Drehmoment: 1 Nm) in die untere Gehäuseschale.
16. Schließen Sie die seitlichen Klappen der Sunny SensorBox.
Bedienungsanleitung
Außerbetriebnahme
Dichtring
Kabelverschraubung
mit Blindstopfen
