18. Der Sensor wird am An-
schluss „F6: TmpAmb" der
Sunny SensorBox
schlossen.

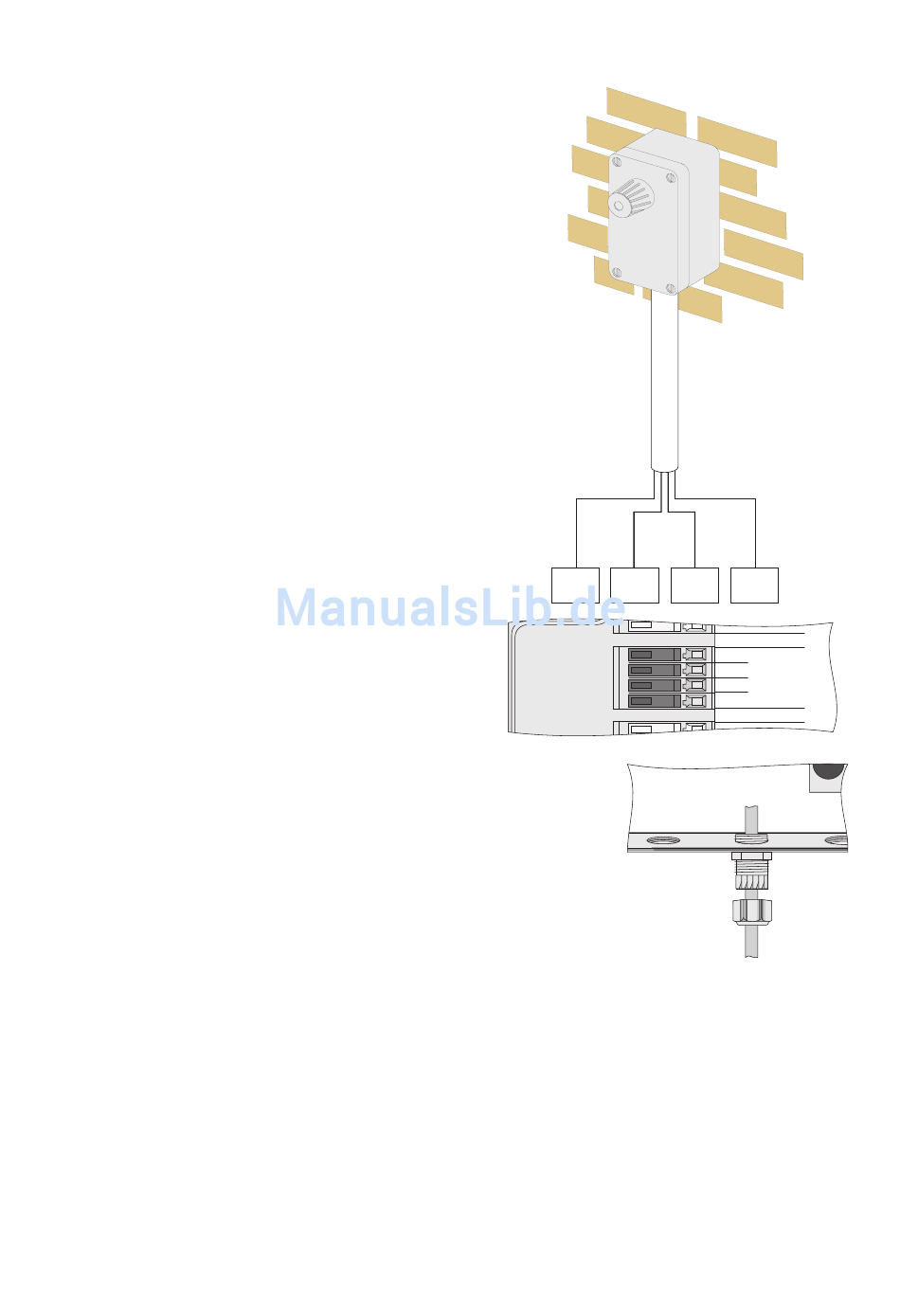

Schließen Sie den Sensor
an, wie aus der Abbildung
rechts ersichtlich. Nutzen
Sie ihre notierten Aderfar-
ben.
19. Drehen Sie die Überwurfmutter handfest auf die Kabel-
verschraubung (Drehmoment: 0,8 Nm).
20. Verlegen Sie das Kabel sicher und mit geeignetem Be-
festigungsmaterial.
21. Schließen Sie weitere vorhandene Sensoren an oder
montieren Sie den RS485-Power Injector, wie in Kapitel
4.5 „Montage des RS485-Power Injector" (Seite 38)
beschrieben.
Bedienungsanleitung
ange-
Umgebungs-
temperatursensor
Sunny
SensorBox
Gerätemontage und Anschluss der Sensoren
I- V- V+
0,8 Nm
SSensor-11:ND0207
I+
PV +
I -
F6:
V -
TmpAmb
V +
I +
I -
