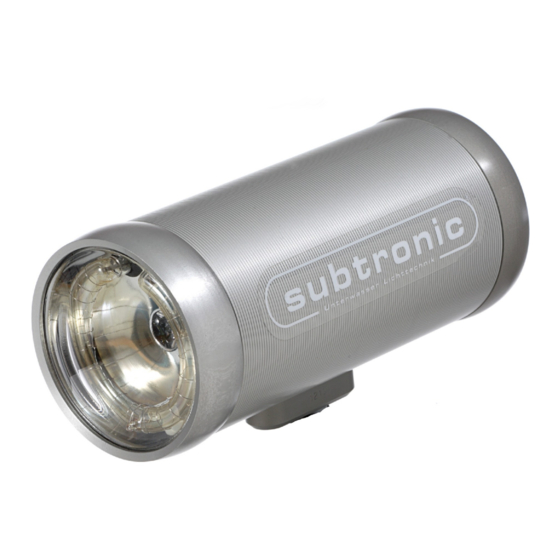

Inhaltszusammenfassung für Subtronic Nova
- Seite 1 3/2010...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis BEDIENFELD..............................3 ENERGIEVERSORGUNG - EXTERNE AKKUS....................4 ENERGIEVERSORGUNG – INTERNE AKKUS ....................5 INBETRIEBNAHME ............................6 PILOTLAMPE ..............................6 SOS-SCHALTUNG ............................6 VOLLAUTOMATISCHER TTL BLITZBETRIEB ANALOG ................7 VOLLAUTOMATISCHER TTL BLITZBETRIEB, DIGITAL ................9 RESET DES EINGEBAUTEN DIGITALKONVERTERS................. 10 MANUELLER BLITZBETRIEB ........................ -
Seite 3: Bedienfeld
Bedienfeld Belichtungs- korrektur Leistungs- schalter Funktions- schalter Blitzbereitschaft Versionsanzeige = analog = I-TTL* = E-TTL* Error Pilot = Olympus* Akkuanschluss Kamera Hauptanschluss Analog Eingang Analog Ausgang * Bei den Digitalversionen ist ein Digitalkonverter integriert, der die wichtigsten Funktionen der TTL-Steuerung bzw. der Kamera unterstützt. Es handelt sich hierbei um eine Emulation. Die Programmautomatik der Kamera wird Grundsätzlich nicht unterstützt. -
Seite 4: Energieversorgung - Externe Akkus
Energieversorgung - externe Akkus Die revolutionären Lithium-Mangan- Zellen stehen der Lithium-Ionen- Konkurrenz in nichts nach. Sie sind zuverlässig, robust und ungefährlich. Bei einer Fehlfunktion z.B. Ausfall einer Zelle, bei Überlastung oder durch Alterung besteht keine Gefahr einer Lithium-Kobalt-Reaktion (explosionsartiger metallischer Brand) wie bei Lithium-Polymer oder Lithium- Ionen Akkus. -
Seite 5: Energieversorgung - Interne Akkus
Energieversorgung – interne Akkus Das Blitzgerät ist mit fest eingebauten LiMg-Akkus ausgerüstet. Das elektronische Schnellladegerät passt sich automatisch der Netzspannung (100-240V) an. Zur Ladung wird der Schalter am Blitzgerät auf Off gestellt und der Stecker des Ladegeräts direkt mit der linken 2 poligen Ladebuchse verbunden. Bitte beachten Sie folgende Punkte beim Laden: •... -
Seite 6: Inbetriebnahme
Anschluss) und wird mit dem Kameragehäuse verbunden. Der mittlere Synchronanschluss ist eine 5polige N5 Buchse und wird für den Betrieb mit einer analogen TTL Kamera benötigt, bzw. kann hier ein subtronic Zweitblitzgerät angeschlossen werden. Bitte keine Gewaltanwendung, die Kontakte lassen sich mühelos verbinden. -
Seite 7: Vollautomatischer Ttl Blitzbetrieb Analog
Vollautomatischer TTL Blitzbetrieb analog TTL-BLITZBETRIEB mit analogen Kameras (mittlere Buchse) Das Blitzgerät erkennt im TTL Modus automatisch die angeschlossene Kamera. Sie brauchen den Wahlschalter nur auf “TTL” stellen. Die Messzelle befindet sich innerhalb der Kamera und misst das von der Filmebene reflektierte Licht. -
Seite 8: Arbeitsbereich Bei Ttl
ARBEITSBEREICH BEI TTL Entsprechend der gewählten Arbeitsblende am Blitzgerät ergibt sich der zugehörige Arbeitsbereich, der unter Wasser allerdings von der Trübung abhängig ist. Die günstigste Arbeitsblende bei den verschiedenen Aufnahmesituationen hängt von der erforderlichen Reichweite und dem gewünschten Tiefenschärfebereich ab. Mit kleiner werdender Blendenzahl (größere Öffnung) verringert sich der Tiefenschärfebereich. -
Seite 9: Vollautomatischer Ttl Blitzbetrieb, Digital
Vollautomatischer TTL Blitzbetrieb, digital TTL-BLITZBETRIEB mit digitalen Kameras (rechte Buchse) Anders als bei den analogen Kameras werden die digitalen nicht automatisch erkannt, da jede eine spezielle Controllersteuerung hat. Schließen Sie die Kamera an der rechten Blitzbuchse an und stellen Sie den Wahlschalter auf “TTL”. Das Blitzgerät arbeitet unter voller Kontrolle der Kamera. -
Seite 10: Reset Des Eingebauten Digitalkonverters
Lesen Sie bitte in Ihrer Kamerabetriebsanleitung nach, ob Ihre Kamera ein Blitzgerät mit manueller Einstellung steuern kann. Für die CANON und NIKON Modelle, bei denen der nova mit einem +/- Schalter ausgerüstet ist, ist dies kein Problem. Je nach Stellung des Wahlschalters (1/1 bis 1/32 ) strahlt das Blitzgerät eine konstante Lichtenergie ab. -
Seite 11: Wartung Und Pflege
WARTUNG UND PFLEGE Alle Teile des Blitzgerätes bestehen aus eloxiertem, seewasserfestem Aluminium oder Kunststoff. Trotzdem empfehlenswert, Gerät nach einem Salzwassertauchgang Süßwasser abzuspülen. Dies gilt besonders für Bedienungsseite. Das Synchronkabel sollte erst nach dem Spülen von der Kamera entfernt werden. TAUCHEN SIE DAS GERÄT NIEMALS OHNE KAPPE AUF DEM SYNCHRON STECKER INS WASSER ERNEUERUNG DER ORINGE UND DES AKKUS Wir empfehlen, das Gerät nach etwa 5 Jahren Einsatzdauer zur Erneuerung sämtlicher... -
Seite 12: Anschluss-Schiene
(Gewindelänge in der Schiene max. 8mm). Unsere Kugelgelenkarme werden mit einer M8 Schraube direkt auf die Blitzschiene geschraubt. Beachten Sie, dass die Schraube nur 8mm in die Schiene eingedreht werden darf, da sonst die Schiene abgehebelt werden kann. subtronic Kugelgelenkarmsystem, Kupplungsstück (Point-shooting) -
Seite 13: Formieren Des Blitzkondensators
FORMIEREN DES BLITZKONDENSATORS Der im Gerät eingebaute Blitzkondensator verändert sich, physikalisch bedingt, bei längerer Lagerung, er deformiert. Um dies zu vermeiden, sollte er nach 6-8 Wochen formiert werden. Dies erfolgt durch Einschalten des Geräts für etwa 15 Minuten und anschließendem 2 bis 3maligem Abblitzen mit voller Leistung. KONTROLLE DER TTL Wir empfehlen, bei jedem Einbau der Kamera, bei Kabel- oder Blitzwechsel folgenden Test durchzuführen:... -
Seite 14: Sicherheitshinweise
SICHERHEITSHINWEISE • Das Blitzgerät ist ausschließlich zur Verwendung im fotografischen Bereich vorgesehen und zugelassen. • In Umgebung von entflammbaren Gasen und Flüssigkeiten darf das Gerät keinesfalls ausgelöst werden. EXPLOSIONSGEFAHR! • Lösen Sie in unmittelbarer Nähe der Augen keinesfalls einen Blitz aus! Ein Blitzlicht direkt vor den Augen von Personen und Tieren kann zur Netzhautschädigung führen und schwere Sehstörungen verursachen –... -
Seite 15: Was Tun Im Schadensfall
Was tun im Schadensfall? • Verpacken Sie das Gerät in eine kräftige Pappschachtel mit genügend Platz auf allen Seiten für Polstermaterial. Verwenden Sie auf keinen Fall einen Schuhkarton. • Entfernen Sie Blitzarm, Hüllen und sonstige Anbauteile von Ihrem Gerät. • Bei Ladeproblemen legen Sie bitte das Ladegerät bei. •... -
Seite 16: Datenblätter
Datenblätter... -
Seite 17: Technische Daten
Technische Daten nova Technische Daten Energie 270 Ws UW-Leitzahl, 2m Lichtweg , Praxiswert Ausleuchtung u.W. kreisförmig, 116° DIN 19011, Domscheibe Blitzfolgezeit: (minimale/ volle Leistung) 0.1 – 2.5 sec. Blitzzahl / bei Volllast ca. 120 Farbtemperatur über Wasser, warmes Licht durch getönte Röhre 4600K Gehäuse, Abdichtung durch O-Ringe... -
Seite 18: Garantie
6. Die Garantie besteht darin, dass Geräte, die infolge eines anerkannten Fabrikations- oder Materialsfehles defekt geworden sind, kostenlos repariert oder soweit eine Reparatur unverhältnismäßig ist, ausgetauscht werden. Eine weitergehende Haftung ist ausgeschlossen. subtronic haftet nicht für indirekte Schäden und behält sich das Entscheidungsrecht über Nachbesserungen oder Umtausch vor. -
Seite 19: Service-Auftrag
Service-Auftrag Name: Strasse: Telefonnummer: E-Mail Wunschtermin falls benötigt* Abweichende Lieferadresse Gerätebezeichnung Seriennummer Inhalt der Sendung: Stopfen Ladegerät Akku Synchronkabel sonstiges ______________________ Fehlerbeschreibung: * normalerweise benötigen wir ca. 14 Tage für eine Standard Reparatur. Für Reparaturen die innerhalb 5 Arbeitstagen ausgeführt werden müssen, behalten wir uns vor einen Eilzuschlag zu erheben. -
Seite 20: Kontakt
D 73235 Weilheim Deutschland / Germany Bürozeiten : 9.00 bis 12.00 und 13.00 bis 16.00 Tel: 07023 74669-0 Fax:-16 Email: service@subtronic.de Außerhalb der Bürozeiten ist der Anrufbeantworter geschaltet. WEEE-Reg. Nr.: 50693801 Besuchen Sie uns im Internet: http://www.subtronic.de Ihr Subtronic Händler: Gerätenummer Verkaufsdatum...
