Inhaltszusammenfassung für Cameo CLFLOWERHP

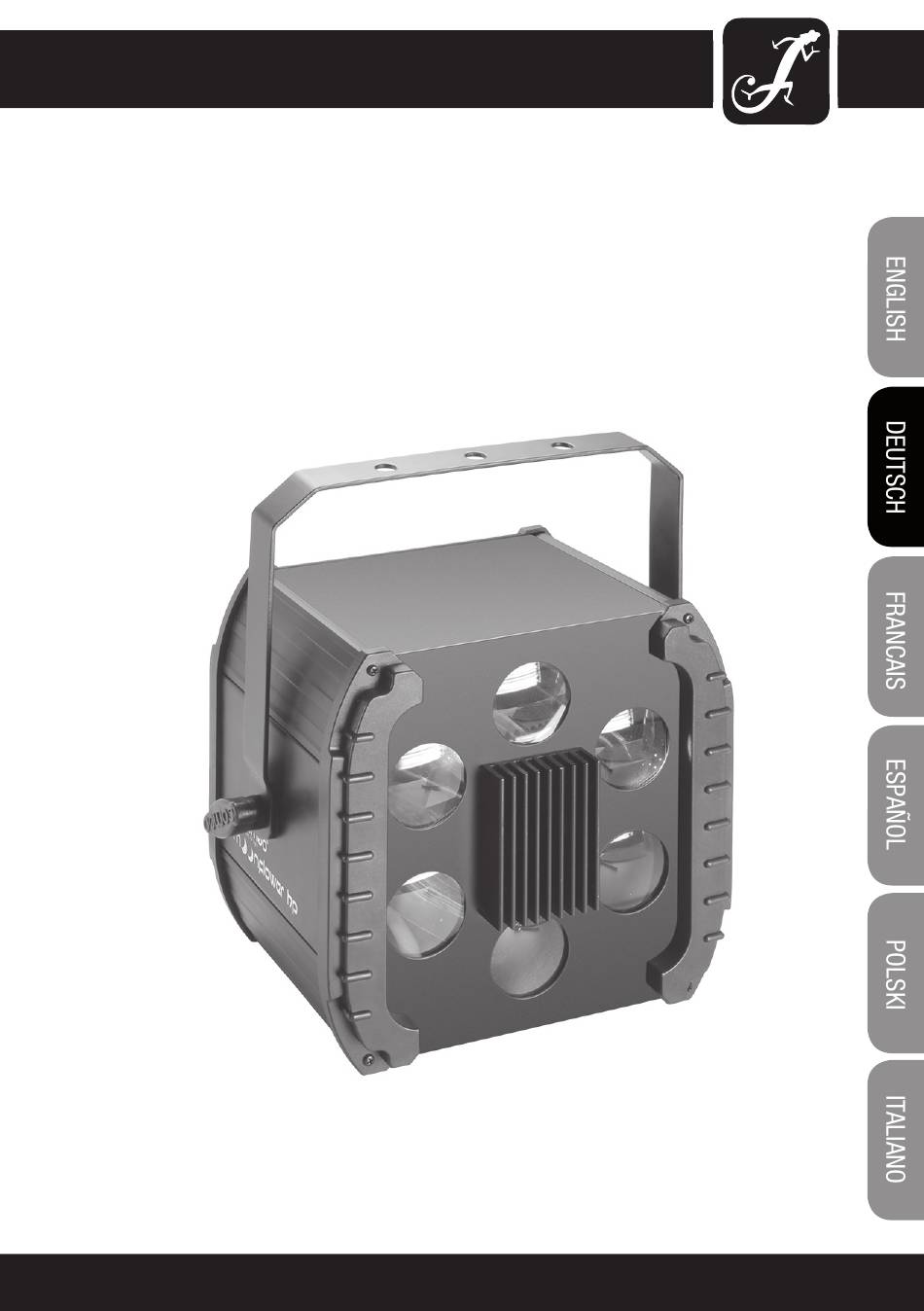

- Seite 1 4 IN 1 32W MOONFLOWER CLFLOWERHP...
-
Seite 2: Sicherheitshinweise
SICHERHEITSHINWEISE: 1. Lesen Sie diese Anleitung bitte sorgfältig durch. 2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf. 3. Befolgen Sie die Anweisungen. 4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät. 5. - Seite 3 SICHERHEITSHINWEISE: 25. Treten Sie nicht auf das Netzkabel. Sorgen Sie dafür, dass spannungsführende Kabel speziell an der Netz- buchse bzw. am Netzadapter und der Gerätebuchse nicht geknickt werden. 26. Achten Sie bei der Verkabelung des Geräts immer darauf, dass das Netzkabel bzw. der Netzadapter stets frei zugänglich ist.
- Seite 4 • Eine 32W 4 in 1 RGBW LED • Rotierende Reflexionsspiegel • 6-fach Linsensystem • 65° Abstrahlwinkel BEDIENUNG: Der Cameo CLFLOWER HP ist ein DMX-512-steuerbarer Effekt-Scheinwerfer. Der Cameo Effekt-Scheinwerfer lässt sich sowohl als Standalone-Gerät, im Master/Slave-Betrieb, per Musiksteuerung und via DMX-512-Protokoll betreiben.
-
Seite 5: Anschlüsse, Bedien- Und Anzeigeelemente
ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE: RÜCKSEITE F 1A L / 250V... - Seite 6 Werten. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. POWER OUT IEC Netzausgangsbuchse. Dient der Netzversorgung weiterer CAMEO Scheinwerfer. Achten Sie darauf, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet.
-
Seite 7: Bedienung
BEDIENUNG: DMX-STEUERUNG UND EINSTELLEN DER DMX-STARTADRESSE Drücken Sie die MODE-Taste so oft, bis das LED-Display leuchtet und im Display die DMX-Startadresse angezeigt wird (A001 - A512). Die DMX-Startadresse kann mit Hilfe der Tasten UP und DOWN wunschgemäß eingestellt werden. Die synchrone Ansteuerung mehrerer Scheinwerfer des gleichen Modells durch ein DMX-Steuergerät (z.B. -
Seite 8: Dmx Steuerung
DMX STEUERUNG: 2-CH-MODE KANAL WERT FUNKTION 000 - 127 Musiksteuerung Modus Auswahl 128 - 255 Auto Modus Modus Optionen 000 - 255 Empfindlichkeit/ Geschwindigkeit 5-CH-MODE KANAL WERT FUNKTION 000 - 015 016 - 031 Grün 032 - 047 Blau 048 - 063 Weiß... -
Seite 9: Dmx-Technik
DMX-TECHNIK: DMX-512 DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX- Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf. -
Seite 10: Kabel, Abschlussstecker, Adapter
KABEL, ABSCHLUSSSTECKER, ADAPTER: DMX-KABEL: Beachten Sie bei der Anfertigung eigener Kabel unbedingt die Abbildungen auf dieser Seite. Verbinden Sie auf keinen Fall die Abschirmung des Kabels mit dem Massekontakt des Steckers, und achten Sie darauf, dass die Abschirmung nicht mit dem XLR-Steckergehäuse in Kontakt kommt. Hat die Abschirmung Massekontakt, kann dies zu Systemfehlern führen. - Seite 11 KABEL, ABSCHLUSSSTECKER, ADAPTER: DMX-ADAPTER: Die Kombination von DMX-Geräten mit 3-Pol Anschlüssen und DMX-Geräten mit 5-Pol Anschlüssen in einer DMX-Kette ist mit Hilfe von Adaptern ebenso möglich. DMX-Adapter 5-Pol XLR male auf 3-Pol XLR female: K3DGF0020 DMX-Adapter 5-Pol XLR male auf 3-Pol XLR female: K3DGF0020 Steckerbelegung Shield Pin 4 und 5 sind nicht belegt.
-
Seite 12: Technische Daten
TECHNISCHE DATEN: Modellbezeichnung: CLFLOWERHP Produktart: LED Derby-Effekt Typ: Effekt-Strahler Farbspektrum RGBW LED-Anzahl LED-Typ 4 in 1 32W RGBW LED Abstrahlwinkel 65° DMX-Eingang 3-Pol XLR männlich DMX-Ausgang 3-Pol XLR weiblich DMX-Modus 5-Kanal, 2-Kanal DMX-Funktionen Auto-Programm, Sound-Programm, Rotationsgeschwindigkeit, Farbe, Dimmer, Stroboskop Standalone Funktionen... -
Seite 13: Herstellererklärungen
HERSTELLERERKLÄRUNGEN: GARANTIEBESTIMMUNGEN Diese Garantie erstreckt sich auf das von Ihnen erworbene Adam Hall Produkt der Marke CAMEO. Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer werden von dieser Garantie nicht berührt. Vielmehr begründet diese Garantie zusätzliche selbständige Ansprüche gegenüber Adam Hall. Mit dieser Garantie stellt Adam Hall sicher, dass das von Ihnen bei Adam Hall oder einem Adam Hall Partner er- worbene Produkt, bei normalem Gebrauch während des Zeitraums von 2 Jahren ab Kaufdatum frei von Material-... -
Seite 14: Haftungsbeschränkung
HERSTELLERERKLÄRUNGEN: HAFTUNGSBESCHRÄNKUNG Falls an Hardware-Produkten von Adam Hall innerhalb der Garantiezeit Material- oder Verarbeitungsfehler (gemäß der Garantieerklärung oben) auftreten, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Austausch des Geräts. Die maximale Haftung der Firma Adam Hall ist ent- sprechend dieser Garantie ausdrücklich auf den Kaufpreis oder die Kosten für eine Reparatur oder Ersatz –... -
Seite 15: Umweltschutz Und Energiesparen
HERSTELLERERKLÄRUNGEN: KORREKTE ENTSORGUNG DIESES PRODUKTES (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Perso- nenschäden durch unkontrollierte Abfallentsorgung zu vermeiden.
