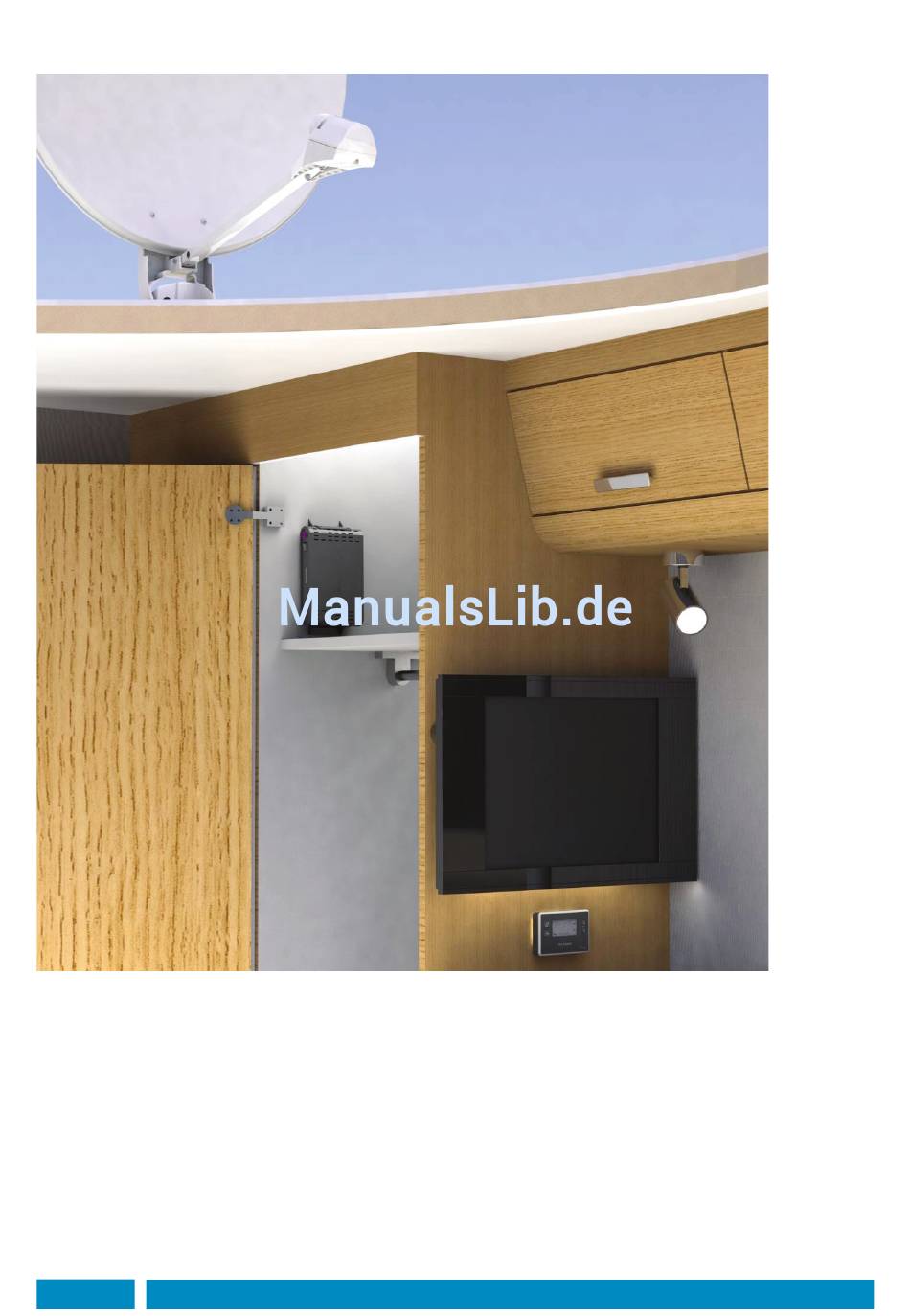

Anwendungsbeispiel:

A
B
C
A. Antenne
Die Antenne ist auf dem Dach montiert. Um die Satellitensignale zu scannen, werden Elektromotoren benutzt.
Die Antenne verfügt über 3 Kabelverbindungen; 1 zur Steuerung der Motoren und 2-Koax-Kabel aus dem Twin LNB.
B. Kontrollbox
Die Kontrollbox erfordert Kabelanschlüsse für Strom, Antennensteuerung und Satellitensignal. Sie kann diskret in
einem Schrank montiert werden und kann vertikal und horizontal platziert werden.
C. Systemsteuerung
Wireless-Technologie ermöglicht, dass die Seeker Systemsteuerung in einer günstigen Lage ohne störende Kabel
montiert wird. Bei Nichtgebrauch zeigt das Display eine 24-Stunden-Uhr und die interne
Umgebungstemperatur an.
