Maxview MXL003 Installations & Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Maxview MXL003
Inhaltszusammenfassung für Maxview MXL003

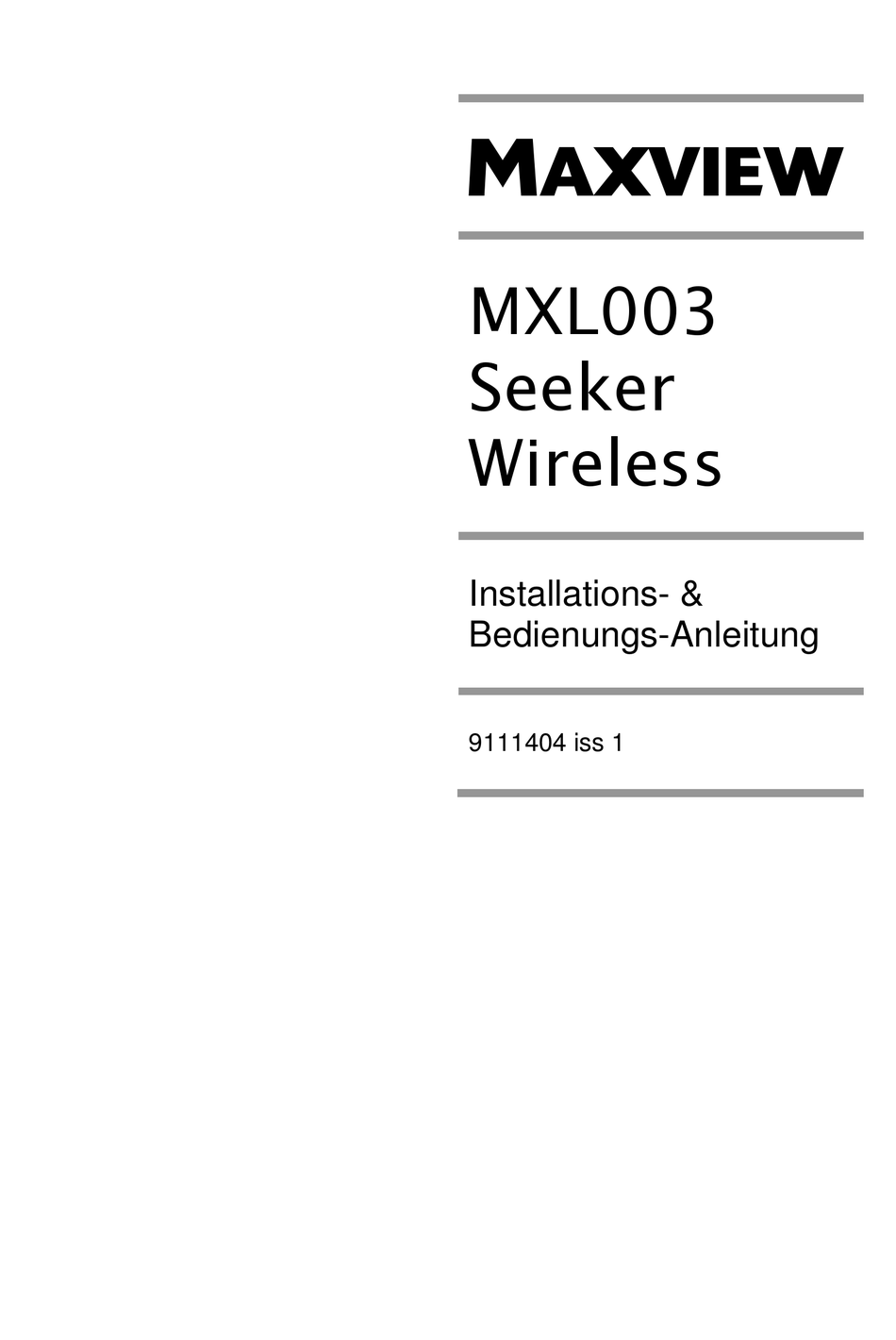

- Seite 1 MXL003 Seeker Wireless Installations- & Bedienungs-Anleitung 9111404 iss 1...
-
Seite 2: Nützliche Informationen
Nützliche Informationen Datum des Kaufs Händler eingebaut von Serien-Nummer... -
Seite 3: Inhaltsverzeichnis
Inhalt Garantie ....................................4 Sicherheitshinweise ................................5 Einleitung ....................................6 Richtige Anwendung & Betrieb ............................6 Anschlüsse & Funktionen............................... 8 Systemsteuerung ................................8 Kontrollbox ..................................9 Antenneneinheit ................................9 Installation ................................... 10 Benötigte Werkzeuge & Ausrüstung (nicht mitgeliefert) ....................10 Produktinhalte ................................. -
Seite 4: Garantie
Komponenten verändert wurde Wenn keine original Rechnung vorgelegt werden kann • In keinem Fall ist Maxview für indirekte, zufällige oder Folgeschäden aus dem Verkauf oder Gebrauch des Produktes verantwortlich. Diese Erklärung gilt sowohl während als auch nach der Laufzeit der Garantie. -
Seite 5: Sicherheitshinweise
Antenne und alle damit verbundenen Gefahren. Werden die nachstehenden Anweisungen nicht befolgt, so können elektrischer Schlag, Brand und/oder schwere Verletzungen auftreten. Maxview lehnt jede Verantwortung bei unsachgemäßer Behandlung im Falle eines Unfalls ab, wenn diese aufgrund einer Nichtbeachtung der Montageanleitung oder der Art und Weise, wie das Produkt benutzt wird, auftreten. -
Seite 6: Einleitung
Alle Anleitungen und Modelle sind freibleibend. Folgend dem Grundsatz der Weiterentwicklung von Produkten, behält sich das Unternehmen das Recht vor, Spezifikationen zu ändern. Copyright © dieser Anleitung ist das alleinige Eigentum der Firma Maxview Ltd und sie darf nicht vervielfältigt werden. Bitte bewahren Sie diese Anleitung sicher auf. - Seite 7 Antenne Die Antenne ist auf dem Dach montiert. Um die Satellitensignale zu scannen, werden Elektromotoren benutzt. Die Antenne verfügt über 3 Kabelverbindungen; 1 zur Steuerung der Motoren und 2- Koax-Kabel aus dem Twin LNB. Kontrollbox Die Kontrollbox erfordert Kabelanschlüsse für Strom, Antennensteuerung und Satellitensignal.
-
Seite 8: Anschlüsse & Funktionen
Anschlüsse & Funktionen Systemsteuerung 1. Antennenschaltfläche "Suchen" 2. Antennen-Parktaste 3. Antennen-Positionszeichen 4. Batterie-Status Symbol 5. Wechsel des Satelliten Up / Down-Tasten 6. Wireless Modus Symbol 7. Kabel Modus Symbol 8. EIN / AUS Schalter 9. Batteriedeckel 10. RJ25 Buchse 11. Magnete... -
Seite 9: Kontrollbox
Kontrollbox 1. Sicherung 7. LNB EIN 2. Netzschalter 8. LNB AUS 3. Stromversorgungs-LED 9. Antennen-Anschluss-Stecker 4. Synchronisierungstaste 10. RJ25 Panel-Anschluss-Stecker 5. Status LED 11. Spiegel-Installationstaste 6. USB-Update-Schnittstelle 12. 12 V Eingang Antenneneinheit 1. Offset-Antenne 2. Dach-Montageplatte 3. Twin-LNB 4. LNB-Dachschutz... -
Seite 10: Installation
Isolierschlauch (empfohlene Methode zur Sicherung von Kabeln) • Niederspannungskabel 2.5mm QS, 2 Kabel • Elektrischer Anschlussblock • FF Fly Anschlussleitung (für Anschluss an Satelliten-Receiver) • * Maxview empfiehlt folgende Klebstoffe: ® Sikaflex -512 Caravan • ® Geocel Geobond HM •... -
Seite 11: Auswählen Des Installationsortes
Prüfen Sie auf Hindernisse wie Lichtkuppeln und Lüfter. • Prüfen Sie, ob sich elektrische Kabel unter den Schraubbefestigungen befinden. • Prüfen Sie, ob die Kabel der Antenneneinheit die Kontrollbox erreichen(Maxview • kann verlängerte Kabel liefern). Lassen Sie die Schüssel nicht über den Rand des Fahrzeugs hinausragen. -
Seite 12: Anbringen Der Antennen-Montageplatte & Lnb Parkplatte
Anbringen der Antennen-Montageplatte & LNB Parkplatte 1. Entnehmen der Antenneneinheit aus der hölzernen Transportverpackung. 2. Entfernen der Montageplatte von der Antenneneinheit durch Entfernen der 6 x M6 Muttern mit dem 10mm Gabelschlüssel. 3. Reinigen Sie das Dach, die Montageplatte und die LNB Parkplatte im Einklang mit den Richtlinien des Klebstoffherstellers. -
Seite 13: Elektrische Anschlüsse
Elektrische Anschlüsse Bereiten Sie während der Klebstoffaushärtung die elektrischen Anschlüsse für die Kontrollbox vor. Die Kontrollbox erfordert eine permanente 12V Versorgung und eine zweite 12 Volt Versorgung, die Spannung bringt, wenn der Motor des Fahrzeugs läuft Klemme 15 oder D+. Hinweis: Die Bremslichtschaltung ist nicht geeignet. Es wird empfohlen, einen neuen Stromkreis zu schaffen, der direkt mit der Batterie verbunden ist und einen Mindestkabelquerschnitt von 2.5mm²... - Seite 14 Wohnwagen Die Stromversorgung kann direkt von der Bord-Batterie des Wohnwagens genommen werden. Die Zündkabel sollten an den Hauptstromkreis der Zündung angeschlossen werden, wie in den unterhalb sichtbaren Grafiken zu sehen ist. Der Wohnwagen ist entweder mit einer 13 Pin Euro Verbindung ausgestattet oder hat zwei 7.8 AnschlussStift- verbindungen.
-
Seite 15: Anbringen Der Antenneneinheit An Die Montageplatte
Anbringen der Antenneneinheit an die Montageplatte Senken Sie die Antenneneinheit vorsichtig auf die Montageplatte ab und befestigen Sie die Muttern und Unterlegscheiben M6 wieder, die zuvor entfernt wurden. Vorsicht Ersetzen Sie die Nylon Muttern, wenn diese mehr als zweimal entfernt wurden. Die Sperrwirkung des Nylon wird mit jeder Montage und Demontage weniger wirksam. -
Seite 16: Installieren Der Kontrollbox
Installieren der Kontrollbox Nachdem zuvor eine geeignete Stelle gewählt wurde, 1. Clippen Sie die Halterungen auf die Kontrollbox. 2. Platzieren Sie die Kontrollbox auf die horizontale oder vertikale Oberfläche und markieren Sie die 4 Löcher. 3. Je nach Material bohren Sie ein Führungsloch oder verwenden Sie eine Ahle. 4. - Seite 17 Anschlussbild Antennenkabel Satellitenkabel Satellitenkabel Zündung Optional Kabel für System- steuerung 5A Sicherung & Satellitenemp fänger...
-
Seite 18: Installieren Der Systemsteuerung
Installieren der Systemsteuerung Wählen Sie die am besten geeignete Methode für die Kommunikation zwischen Systemsteuerung und Kontrollbox. Wireless-Modus 1. Installieren Sie die Batterien in die Systemsteuerung in Übereinstimmung mit den Anweisungen auf Seite 23. 2. Schalten Sie die Kontrollbox und die Systemsteuerung ein.. 3. -
Seite 19: Anbringen Der Satellitenschüssel An Die Antenneneinheit
Anbringen der Satellitenschüssel an die Antenneneinheit 1. Stellen Sie sicher, dass die Antenneneinheit frei beweglich ist. 2. Drücken Sie die Installationstaste auf der Rückseite der Kontrollbox, um die Antenne anzuheben. Sobald sie angehoben ist, schalten Sie die Netzspannung zur Kontrollbox ab und entfernen die Sicherung. 3. -
Seite 20: Bedienungsanleitung
Bedienungsanleitung Einsetzen der Batterien Entfernen Sie den Batteriedeckel und legen Sie 2 AA Batterien (LR6) ein, wie dargestellt. Achten Sie unbedingt auf die korrekte Polarität und verwenden Sie nur versiegelte Alkaline- Batterien guter Qualität. Vorsicht Falsche Installation kann zu Auslaufen und Korrosion führen, was zu Schäden in der •... -
Seite 21: Zeit- Und Temperaturanzeige
Zeit- und Temperaturanzeige Die Systemsteuerung zeigt automatisch die Raumtemperatur, wenn die Antenne nicht in Gebrauch ist. So aktivieren Sie die Uhr-Funktion: 1. Drücken und halten Sie die Satelliten Up- und Down-Tasten für 3 Sekunden 2. Die Uhr erscheint mit blinkender Stundenanzeige. Drücken Sie die Up- oder Down- Tasten, um die Stunden einzustellen. -
Seite 22: Kopplung Von Systemsteuerung Und Kontrollbox
Kopplung von Systemsteuerung und Kontrollbox Jede Systemsteuerung, die von Maxview hergestellt wird, enthält eine einzigartige elektronische Identifizierungsnummer, um Interferenzen zwischen benachbarten Seeker Satellitensystemen zu verhindern. Wenn die Systemsteuerung und die Kontrollbox nicht gekoppelt sind, so zeigt das Systemsteuerungs Display RF ERROR. -
Seite 23: Finden Eines Satelliten
Finden eines Satelliten Lage & Einrichtung Vor dem Start muss sichergestellt werden, dass der Blick auf den südlichen Himmel absolut hindernisfrei ist. Alle Fernsehsatelliten haben einen geostationären Orbit, was bedeutet, dass ihre Position über dem Äquator festgelegt ist. Satelliten haben auch eine begrenzte Übertragungsreichweite, deshalb verwenden Sie bitte die ZoneKarten in der Anlage, um zu überprüfen, ob Ihr momentaner Standort geeignet ist für den Empfang. -
Seite 24: Pausefunktion
Das Antennensymbol wird animiert und SEARCH wird angezeigt, während die Seeker Wireless nach dem gewählten Satelliten sucht. Wenn SAT FOUND angezeigt wird, wurde der gesuchte Satellit gefunden und eingestellt. Nach 10 Sekunden geht die Systemsteuerung wieder in den Ruhezustand zurück und zeigt die Zeit und Temperatur. Anmerkung: Die Suchzeit ist abhängig von der Veränderung in der Neigung zur letzten Position. -
Seite 25: Zündungsmodus
Zündungsmodus Der Zündungsmodus ist eine Sicherheitsfunktion, die die Antenne automatisch senkt und eine versehentliche Bedienung während der Fahrt verhindert. Sobald die Anlage eine aktive Zündschaltung im Fahrzeug erkennt, zeigt die Systemsteuerung im Display "IGNITION" an. In diesem Modus wird die Antenne automatisch abgesenkt und die Systemsteuerungsfunktion ist deaktiviert. -
Seite 26: Skeweinstellung
Skeweinstellung Die Skeweinstellung ist erforderlich, wenn die Signalstärke an der Grenze eines bestimmten Satellitenempfangsbereichs schwach ist. Dies betrifft die Einstellung des Winkels des LNB der auf dem Dach montierten Antenneneinheit. ASTRA 28.2... - Seite 27 ASTRA 19.2 Vorsicht Befolgen Sie die allgemeinen Sicherheitshinweise auf Seite 5 bei der Einstellung der Antenneneinheit.
-
Seite 28: Software Update
Maustaste und wählen Sie "Formatieren ..." Wählen Sie eine Option, wie unten gezeigt, und klicken Sie Start. Update der Kontrollbox-Software 1. Besorgen Sie sich eine Update-Datei von xxxx.hex Maxview und kopieren Sie diese auf einen formatierten USB-Flash-Memory-Stick. 2. Schalten Sie die Kontrollbox ein. -
Seite 29: Fehlersuche
Kabelverbindungen und schalten Sie die Spannung EL ERROR AUS und wieder EIN. Wenn das Problem dann nicht gelöst ist, wenden Sie sich an den Maxview Kundenservice. NO SAT FOUND Prüfen, ob die Antenne frei auf den südlichen Himmel gerichtet ist. Prüfen der LNB-Kabel-Verbindung. -
Seite 30: Spezifikationen
Spezifikationen MXL003/65 MXL003/85 Antennengewinn 36.0dB 38.1dB LNB Ausgänge Wireless-Frequenz 868.3 MHz Wireless-Bereich 10 m Batterietyp 2 x AA LR6 Alkaline Sealed Sicherung 3A Mini Blade Automotive Abmessungen Antenne Höhe (min) 167mm 167mm Antenne Höhe (max) 960mm 1130mm Systemsteuerung (H x W D) -
Seite 31: Ce Konfirmationserklärung
Die Seeker Wireless Satellitenantenne wurde konstruiert, gebaut und vermarktet in Übereinstimmung mit den Sicherheitsanforderungen der EG-Richtlinie 2006/95/EG (Niederspannung) und den Anforderungen der EMV-Richtlinie 2004/108/EG. Der Wireless-Betrieb wurde in Übereinstimmung mit CEPT-70,03 konzipiert. Firmenadresse: Maxview Ltd Common Lane Setchey Kings Lynn Norfolk... -
Seite 32: Empfangskarten
Empfangskarten ASTRA 28.2E 2A/B North Beam 2A/B South Beam ASTRA 2D... -
Seite 33: Astra 19.2E
ASTRA 19.2E 1KR 1L & 1M HOTBIRD 13.0E... -
Seite 34: Astra 23.5E
ASTRA 23.5E...
