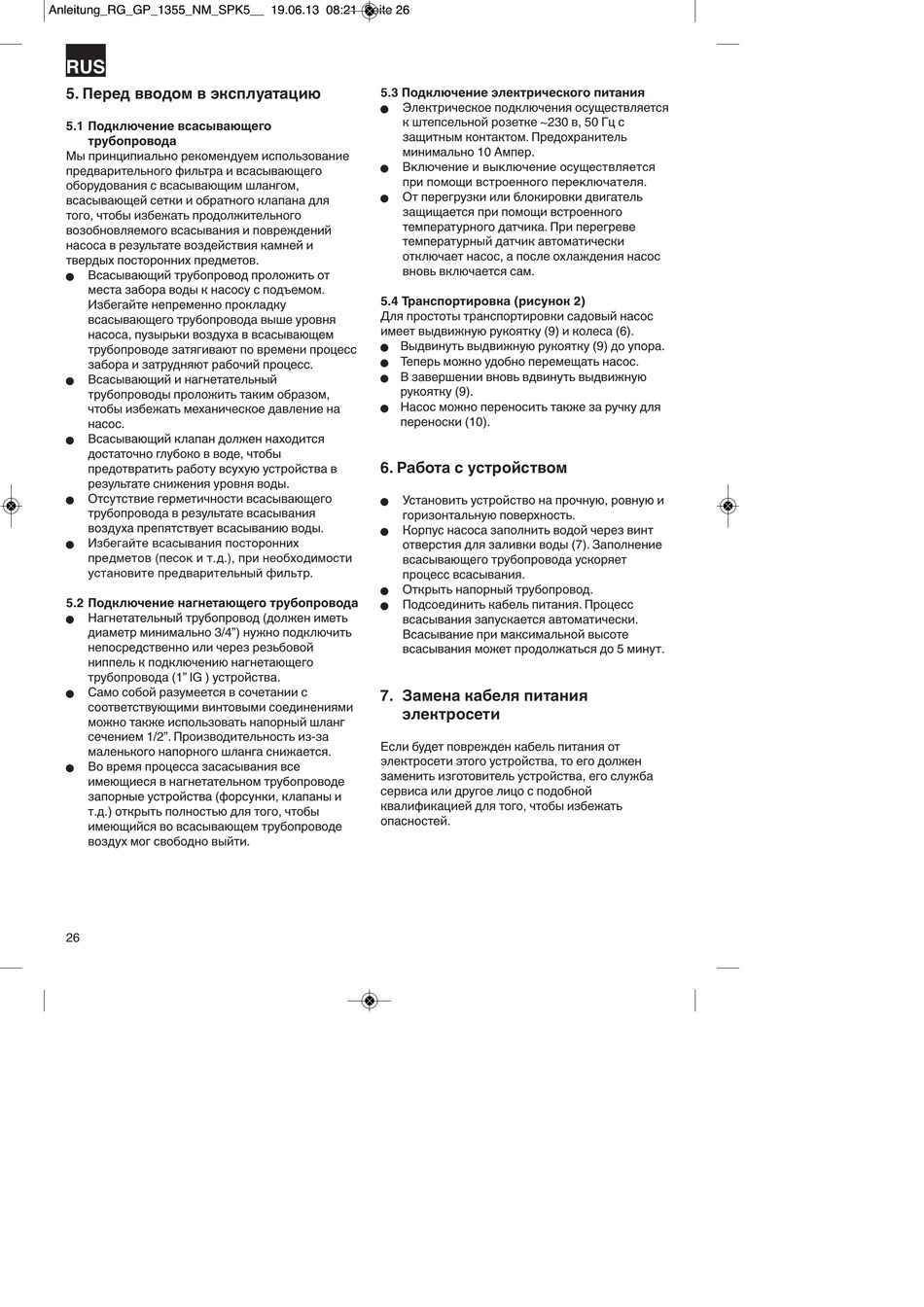

Перед Вводом В Эксплуатацию; Работа С Устройством; Замена Кабеля Питания - EINHELL RG-GP 1355 NM Originalbetriebsanleitung

Anleitung_RG_GP_1355_NM_SPK5__ 19.06.13 08:21 Seite 26
RUS
5. Перед вводом в эксплуатацию
5.1 Подключение всасывающего
трубопровода
Мы принципиально рекомендуем использование
предварительного фильтра и всасывающего
оборудования с всасывающим шлангом,
всасывающей сетки и обратного клапана для
того, чтобы избежать продолжительного
возобновляемого всасывания и повреждений
насоса в результате воздействия камней и
твердых посторонних предметов.
Всасывающий трубопровод проложить от
n
места забора воды к насосу с подъемом.
Избегайте непременно прокладку
всасывающего трубопровода выше уровня
насоса, пузырьки воздуха в всасывающем
трубопроводе затягивают по времени процесс
забора и затрудняют рабочий процесс.
Всасывающий и нагнетательный
n
трубопроводы проложить таким образом,
чтобы избежать механическое давление на
насос.
Всасывающий клапан должен находится
n
достаточно глубоко в воде, чтобы
предотвратить работу всухую устройства в
результате снижения уровня воды.
Отсутствие герметичности всасывающего
n
трубопровода в результате всасывания
воздуха препятствует всасыванию воды.
Избегайте всасывания посторонних
n
предметов (песок и т.д.), при необходимости
установите предварительный фильтр.
5.2 Подключение нагнетающего трубопровода
Нагнетательный трубопровод (должен иметь
n
диаметр минимально 3/4") нужно подключить
непосредственно или через резьбовой
ниппель к подключению нагнетающего
трубопровода (1" IG ) устройства.
Само собой разумеется в сочетании с
n
соответствующими винтовыми соединениями
можно также использовать напорный шланг
сечением 1/2". Производительность из-за
маленького напорного шланга снижается.
Во время процесса засасывания все
n
имеющиеся в нагнетательном трубопроводе
запорные устройства (форсунки, клапаны и
т.д.) открыть полностью для того, чтобы
имеющийся во всасывающем трубопроводе
воздух мог свободно выйти.
26
5.3 Подключение электрического питания
Электрическое подключения осуществляется
n
к штепсельной розетке ~230 в, 50 Гц с
защитным контактом. Предохранитель
минимально 10 Ампер.
Включение и выключение осуществляется
n
при помощи встроенного переключателя.
От перегрузки или блокировки двигатель
n
защищается при помощи встроенного
температурного датчика. При перегреве
температурный датчик автоматически
отключает насос, а после охлаждения насос
вновь включается сам.
5.4 Транспортировка (рисунок 2)
Для простоты транспортировки садовый насос
имеет выдвижную рукоятку (9) и колеса (6).
Выдвинуть выдвижную рукоятку (9) до упора.
n
Теперь можно удобно перемещать насос.
n
В завершении вновь вдвинуть выдвижную
n
рукоятку (9).
Насос можно переносить также за ручку для
n
переноски (10).
6. Работа с устройством
Установить устройство на прочную, ровную и
n
горизонтальную поверхность.
Корпус насоса заполнить водой через винт
n
отверстия для заливки воды (7). Заполнение
всасывающего трубопровода ускоряет
процесс всасывания.
Открыть напорный трубопровод.
n
Подсоединить кабель питания. Процесс
n
всасывания запускается автоматически.
Всасывание при максимальной высоте
всасывания может продолжаться до 5 минут.
7. Замена кабеля питания
электросети
Если будет поврежден кабель питания от
электросети этого устройства, то его должен
заменить изготовитель устройства, его служба
сервиса или другое лицо с подобной
квалификацией для того, чтобы избежать
опасностей.
