3. Hardware Installation

Wenn Sie die EX-1045 installieren, beachten Sie unbedingt die folgenden Installationshin-

weise. Da es technisch große Unterschiede bei Gehäusen gibt, können wir Ihnen nur eine

generelle Anleitung zum Einbau der Platine geben. Bei Unklarheiten halten Sie sich bitte

an die Betriebsanleitung Ihres Gehäuse-Herstellers.

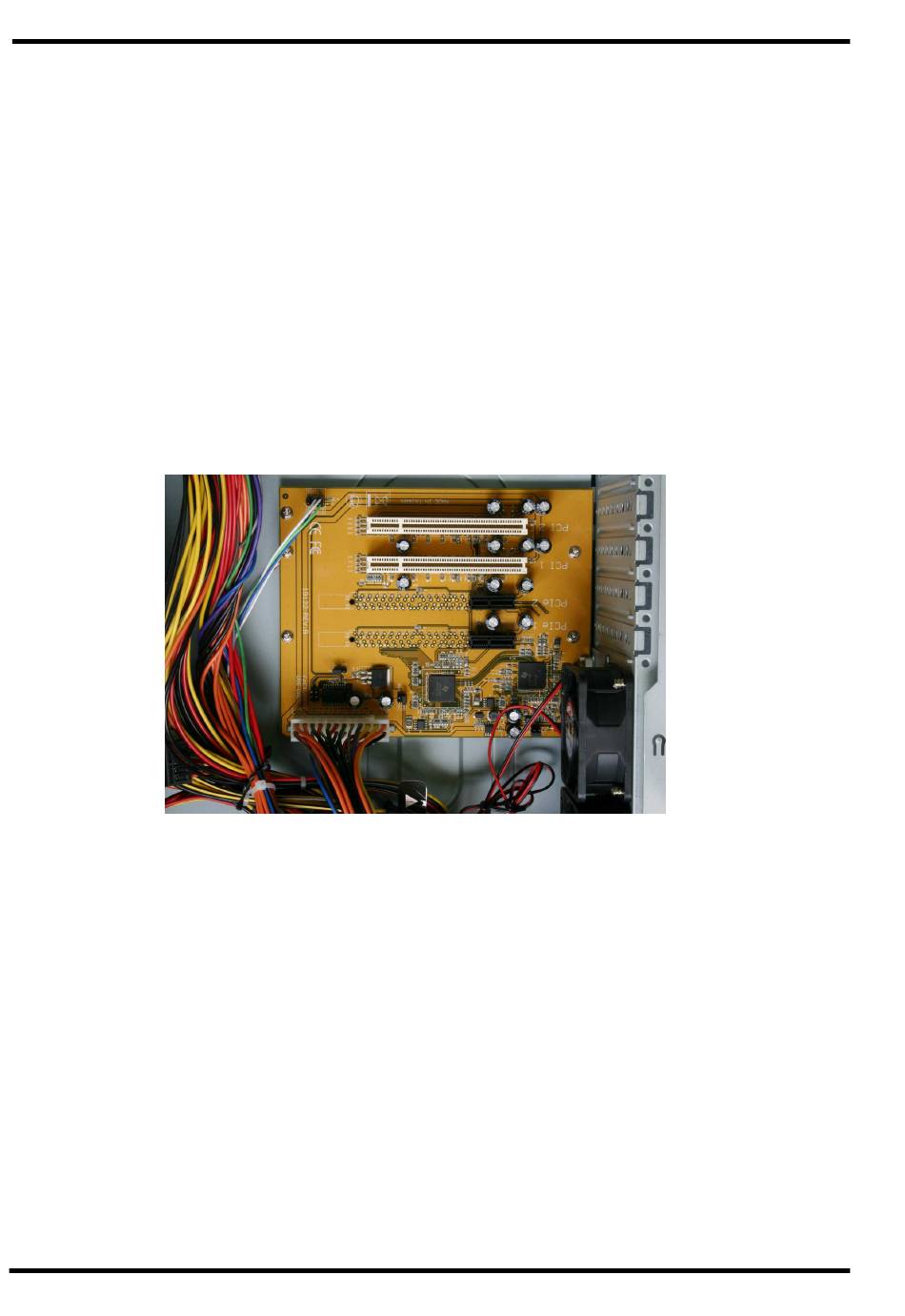

Ziehen Sie bei allen Geräten den Netzstecker. Öffnen Sie vorsichtig Ihr ATX Ge-

häuse (lösen Sie dazu evtl. zuvor die Schrauben des Gehäuses). Schrauben Sie 4

der beim Gehäuse beiliegenden Halter am Gehäuse-Boden fest. Befestigen Sie

nun die Platine mit 4 Schrauben an den Haltern. Achten Sie darauf dass die Halter

und die Schrauben bündig sitzen und die EX-1045 fest sitzt. Befestigen Sie jetzt

noch die beiliegende ATX-Blende am Gehäuse und verschrauben Sie sie mit einem

weiteren Halter am Gehäuse-Boden. Nun können Sie Ihr ATX 2.0 Netzteil an der

Platine anschließen. Verbinden Sie anschließend noch die Gehäuse LED & Power,

sowie die Reset Anschlüsse mit der EX-1045 (siehe Bild).

Stecken Sie die optional erhältliche Karte EX-1095 vorsichtig in den ausgewählten PCI-

Express Slot ein. Beachten Sie, dass Sie dabei korrekt eingesteckt wird und das kein Kurz-

schluss entsteht (siehe Bild 2). Bitte wenden Sie in keinem Fall Gewalt an. Die Karte sollte

sich mit leichtem druck in den Slot einsetzen lassen! Danach befestigen Sie die EX-1095

PCI-Express Karte mit einer Schraube am Gehäuse. Sie können das Computergehäuse

nun wieder schließen und die Netzverbindungen wiederherstellen! Falls Sie die EX-1096

zum Anschluss verwenden möchten. Befestigen Sie zuerst die EX-10000 so wie in der An-

leitung beschrieben an der EX-1096 und stecken Sie die Karte dann einfach in den Express-

Card Slot an Ihrem Notebook (siehe Bild3). Nun können Sie Ihre Karten in Ihr Gehäuse ein-

bauen (siehe Bild 4). Verbinden Sie anschließend das bei der Karte mitgelieferte Kabel mit

der EX-1045 (siehe Anschlussbeispiel auf Seite 6). Verbinden Sie zum Schluss noch das

Netzkabel mit Ihrem Gehäuse.

Wichtig!!! Schalten Sie die Box immer ein bevor Sie den PC einschalten und erst ab

nachdem der PC komplett heruntergefahren wurde. Es ist sonst möglich, dass die

Karten nicht korrekt erkannt werden! Eine Hot-Plug & Play Funktion unterstützt die

EX-1045 nicht!
