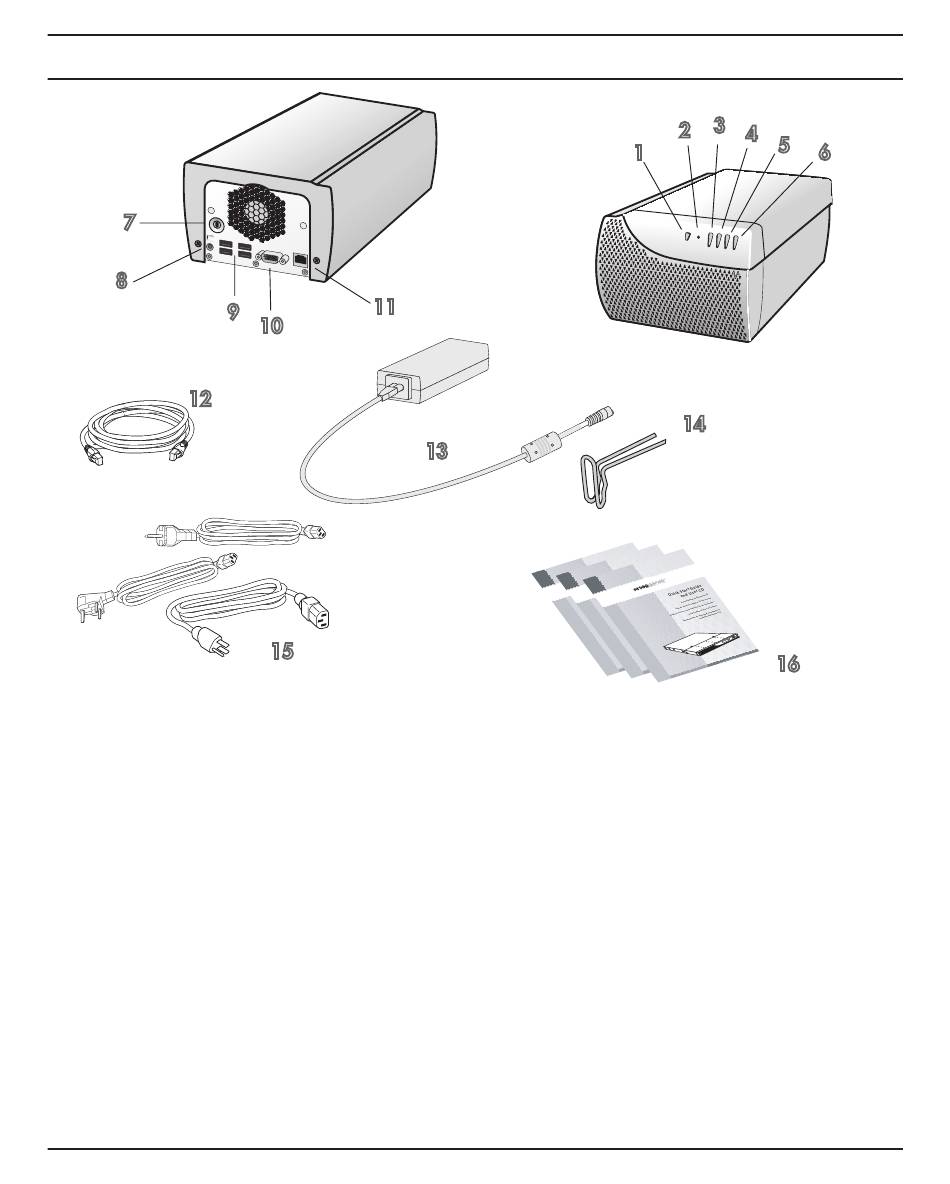

Componenti hardware
7
8
12
1 Tasto di accensione
2 Tasto di reset
3 LED di alimentazione
4 LED di stato
5 LED della rete
6 LED del disc
7 Connettore Kensington Lock
8 Connettore di alimentazion
Nota: i connettori USB sul retro dello Snap Server non possono essere utilizzati per attività di amministrazione.
Gli Snap Server devono essere gestiti tramite l'utility di amministrazione basata su browser.
Overland Storage
11
9
10
15
13
9 Porte USB (4)
10 Connettore di servizio
11 Porta Ethernet
12 Cavo Ethernet
13 Alimentatore
14 Clip di ritenuta del connettore di alimentazione
15 Cavi di alimentazione (1 US, 1 UK, 1 EU)
16 Guide rapide e CD utente (3)
