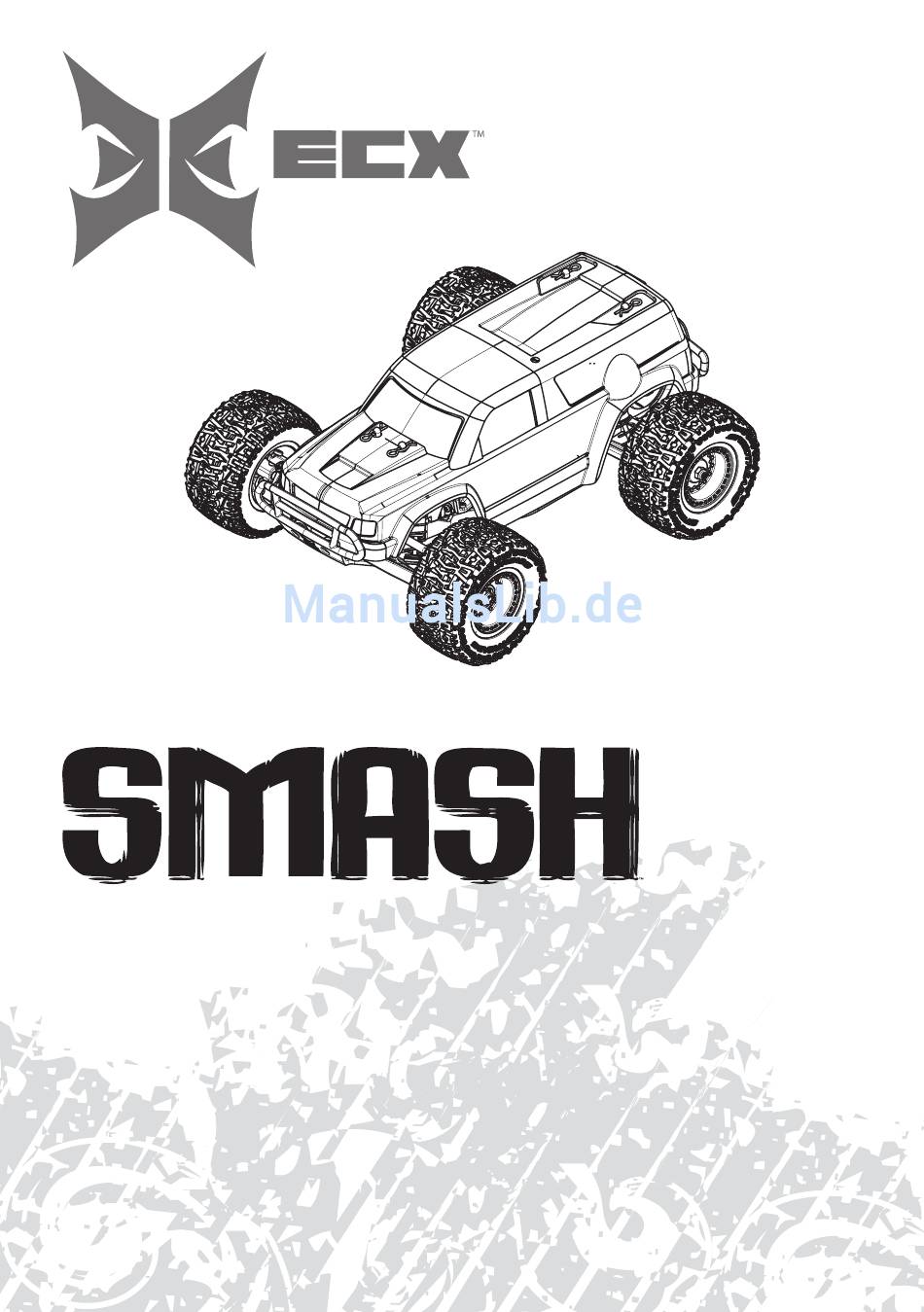

- Seite 1 ™ 1/18-scale Congratulations on your purchase of the ECX Smash Monster Truck. This 1/18-scale model introduces you to Monster truck the sport of RC driving. ecX8300 | ecX8300oMP Herzlichen Glückwunsch zum Kauf des ECX Smash ecX8400 | ecX8400oMP Monster Truck. Dieses 1/18 Scale Model öffnet Ihnen die Welt des RC Car Sports.
-
Seite 2: Spezielle Bedeutungen
hINWEIS Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermessen von Horizon Hobby, Inc. jederzeit geändert werden. Die aktuelle Produktliteratur finden Sie auf horizonhobby.com unter der Registerkarte „Support“ für das betreffende Produkt. Spezielle bedeutungen Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen: hINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe oder keine Gefahr von Verletzungen ergeben. -
Seite 3: Inhaltsverzeichnis
4.8V ~ 8.4V Modulation Dauerstrom (FET) Vorwärts 26A/700A Batterien AA x 8 Dauerstrom (FET) Rückwärts 13A/350A PWM Frequenz 1kHz Servo BEC Spannung 5V/1A Spannung 4.8V~6V Maße 45.7mm (L) x 39.2mm (W) x 20,9mm (H) Kraft 23.6 oz-in @6.0V (1.7kg-cm) Gewicht 34 g 18.1 oz-in @4.8V (1.3kg-cm) Geschwindigkeit 0.24sec/60 degrees @6.0V 0.30sec/60 degrees @4.8V Maße 22.5mm (L) x 11.5mm (B) x 26mm (H) KOMPONENTEN 1. ECX™ Smash™ 1/18-scale Monster Truck 2. Sender 3. AA Batterien (12) -
Seite 4: Montage Des Antennenröhrchens Und Der Karosserie
fAhRZEUGVORbEREITUNGEN MONTAGE dES ANTENNENRöhRChENS UNd dER KAROSSERIE 1. Body Clips (ECX8323) 2. Antenne (ECX1087) EINSETZEN dER SENdERbATTERIEN 1. Öffnen Sie den Batteriefachedeckel am Boden des Senders. 2. Beachten Sie die Polaritätsangaben bei dem Einsetzen der acht (8) AA Batterien. 3. Schließen Sie den Batteriefachdeckel. hINWEIS: Für den Betrieb mit Batterien empfehlen wir Alkaline AA Batterien für den Sender. -
Seite 5: Senderfunktionen
SENdERfUNKTIONEN reverse schalter st. d/r Stellt den Lenkausschlag der Vorderräder ein. Die Reverse Schalter drehen (reversieren) (Steering Dual Rate) die Lenk- (ST.REV) und Gasfunktion (TH:REV) Die Standarteinstellungen sind “N” gastrIMMung eIn/aus schalter Schaltet den Sender Ein Mit dieser Trimmung (ON) oder stellen Sie den Neutral Aus (OFF) Punkt des elektronischen... -
Seite 6: Einsetzen Des Akkuhalters
EINSETZEN dES AKKUhALTERS 1. Bitte beachten Sie bei dem Einsetzen der vier AA Batterien die angegebende Polarität (+) und (-) in dem Akkuhalter. 2. Entfernen Sie den Clip und nehmen die Befestigung nach oben ab. 3. Setzen Sie den Akkuhalter ein. 4. Setzen Sie den Befestigung wieder auf und stecken den Clip ein. 5. Schließen Sie die Akkubox an die Empfänger/Regler Einheit an. -
Seite 7: Nach Dem Fahren
NACh dEM fAhREN 1. Schalten Sie den Regler aus. (OFF) 3. Trennen Sie die Akkuverbindung. 4. Entnehmen Sie die Akkubox aus dem Fahrzeug. 2. Schalten Sie den Sender aus (OFF). bETRIEb • Schalten Sie IMMER zuerst den Sender ein, bevor Sie den Empfänger einschalten. Schalten Sie IMMER zuerst den Empfänger aus, bevor Sie den Sender ausschalten. • Fahren Sie das Auto IMMER auf weiten offenen Flächen. Der Betrieb auf kleinen Flächen mit niedriger Geschwindigkeit kann zu Hitzeentwicklung im Regler führen. Eine Überhitzung kann das Fahrzeug beschädigen und zum Ausfall führen. -
Seite 8: Resetten (Zurückstellen) Des Reglers
Traktion, aber verringert die Lenkung. Wiederstände. WARTUNG Ihr ECX Smash Monster Truck benötigt regelmäßige Wartung und 3. Mit der Zeit können sich Schrauben lösen die wieder angezogen Pflege, um die Leistung auf einem optimalen Niveau zu halten. werden müssen. Bei Schrauben in Kunststoffteilen stellen Sie bitte sicher, dass diese fest angezogen, aber nicht überdreht sind. -
Seite 9: Problemlösung
PRObLEMLöSUNG Problem mögliche Ursache Lösung • Fahrzeugakkus/Batterien beschädigt • Prüfen/Wechse ln Sie die AA Akkus/Batterien Kurze Fahrzeit • Motor verschmutzt oder Bürsten abgenutzt • Prüfen/Reinigen/Ersetzen Sie den Motor • Motor verschmutzt oder Bürsten abgenutzt • Prüfen/ Reinigen / Ersetzen Sie den Motor Schlechte Beschleunigung/ • Antrieb behindert/blockiert • Reinigen/Justieren Sie das Zahnflankenspiel zwischen Fahrt • Fahrzeug Batterien/Akkus leer. • Motorritzel und Zahnrad Kontrollen reversiert • ST. REV oder TH. REV • Ändern Sie die Schalterposition auf dem Sender Motor/Regler überhitzt • Antrieb behindert / blockiert • Reinigen/Justieren Sie das Zahnflankenspiel zwischen Motorritzel und Zahnrad • Senderbatterien sind leer • Ersetzen/laden • Sender ist ausgeschaltet • Einschalten (ON) Fahrzeug funktioniert nicht • Regler ist ausgeschaltet • Einschalten (ON) • A A Batterien/Akkus haben zu geringe • Ersetzen Sie die Fahrzeug AA Batterien/Akkus Spannung • Senderbattereien/Akkus sind leer... -
Seite 10: Kontaktinformationen
Wartung und Reparatur für die Reparatur ist bei Ihrem Händler zu entrichten. Bei kostenpflichtigen Reparaturen werden mindestens 30 Minuten Werkstattzeit und die Muss Ihr Produkt gewartet oder repariert werden, wenden Sie sich Rückversandkosten in Rechnung gestellt. Sollten wir nach 90 Tagen keine entweder an Ihren Fachhändler oder direkt an Horizon. Packen Sie das Einverständniserklärung zur Reparatur vorliegen haben, behalten wir uns Produkt sorgfältig ein. Beachten Sie, dass der Originalkarton in der Regel vor, das Produkt zu vernichten oder anderweitig zu verwerten. -
Seite 11: Rechtliche Informationen Für Die Europäische Union
REChTLIChE INfORMATIONEN füR dIE EUROPäISChE UNION Konformitätserklärung laut Allgemeine Anforderungen (ISO/IEC 17050-1:2004, korrigierte Fassung 2007-06-15); Deutsche und Englische Fassung EN ISO/IEC 17050-1:2010 Declaration of Conformity (in accordance with ISO/IEC 17050-1) Horizon Hobby GmbH Christian-Junge-Straße 1 D-25337 Elmshorn erklärt das Produkt: 2WD 1/18 Monster Truck Smash ECX8300, ECX8400 declares the product:... - Seite 12 PARTS dIAGRAM | ExPLOSIONSZEIChNUNG | VUE éCLATéE dES PIECES | ESPLOSO dEL MOdELLO CON REfERENZA PEZZI 37, 38, 39, 40, 41, 42...
- Seite 13 PARTS dIAGRAM | ExPLOSIONSZEIChNUNG | VUE éCLATéE dES PIECES | ESPLOSO dEL MOdELLO CON REfERENZA PEZZI 3,4,5...
-
Seite 14: Beschreibung
PARTS dIAGRAM | ExPLOSIONSZEIChNUNG | VUE éCLATéE dES PIECES | ESPLOSO dEL MOdELLO CON REfERENZA PEZZI PARTS LIST | ERSATZTEILE | PIèCES dE REChANGE | PEZZI dI RICAMbIO Description Beschreibung Description Descrizione ECX8150 Transmitter Radio: Smash Sender: Smash Emetteur: Smash Trasmettitore: Smash ECX8151 Transmitter Replacement... - Seite 15 PARTS LIST | ERSATZTEILE | PIèCES dE REChANGE | PEZZI dI RICAMbIO Description Beschreibung Description Descrizione ECX8311 Wheel Nut & Drive Pin Set: Radmutter & Mitnehmer Set: Ecrou de roue avec goupille: Set pin e dado fissaggio Smash Smash Smash ruote: Smash ECX8312 Transmission Set: Smash Getriebe Set: Smash Transmission: Smash Set trasmissione: Smash...
- Seite 16 ECX8300, ECX8300OMP | ECX8400, ECX8400OMP www.ecxrc.com © 2011 Horizon Hobby, Inc. ECX and Smash are trademarks or registered trademarks of Horizon Hobby, Inc. Created 10/2011 34369...
