Montageanleitung Positioniersystem PSD4xx
Antrieb mit Vollwelle montieren
Die Montage des Antriebes an der Maschine erfolgt, indem der
Antrieb mittels einer Kupplung und eines Zwischenflansches an
die anzutreibende Achse montiert wird.
Montieren Sie den Antrieb entsprechend der Vorgaben des
Kupplungsherstellers.

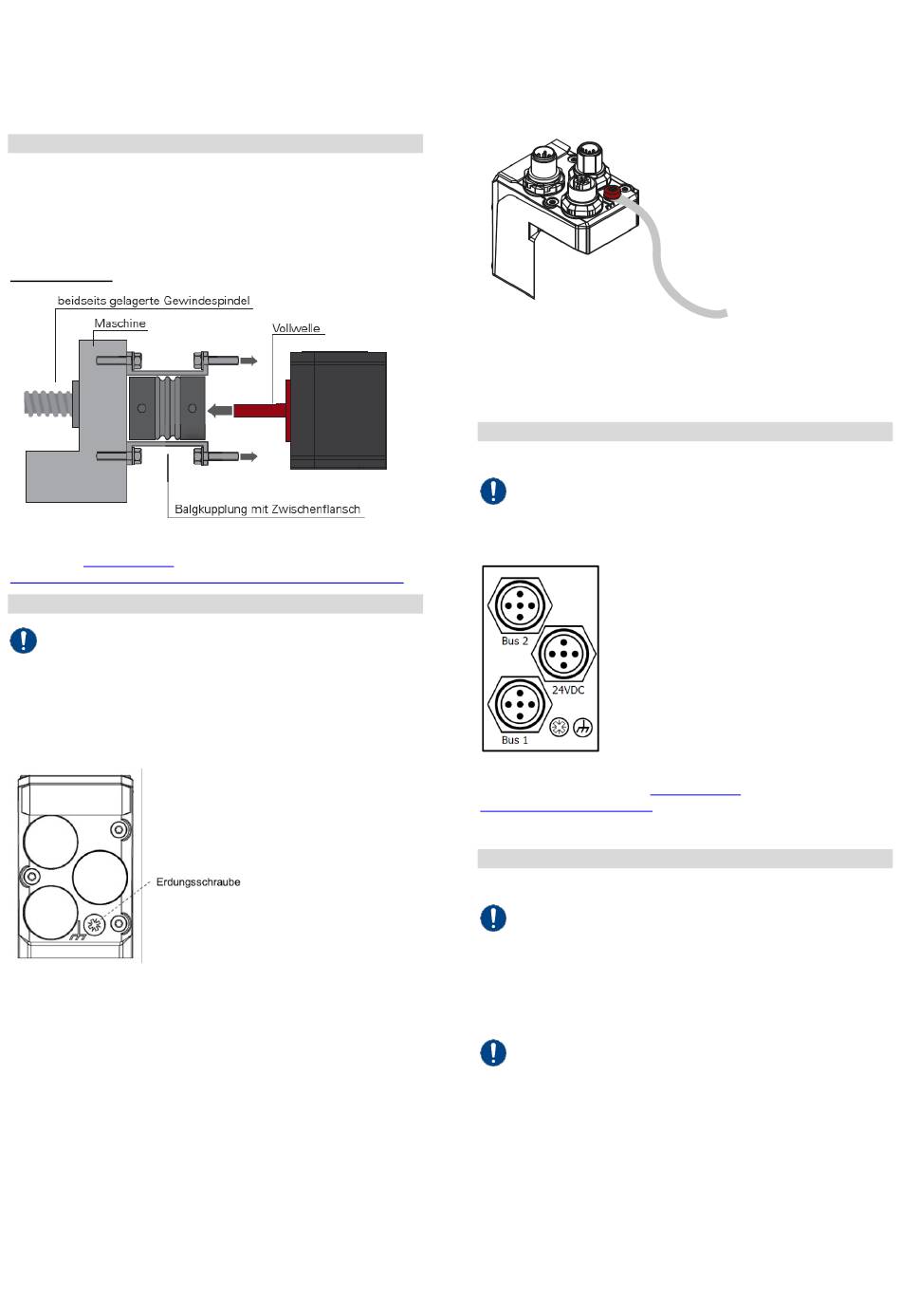

Anbaubeispiel:
Die Maße Ihres Geräts entnehmen Sie bitte dem aktuellen
Datenblatt: www.halstrup-
walcher.de/de/produkte/positioniersysteme/direktantriebe-psd/.
Antrieb erden
Hinweis: Es wird empfohlen, das Positioniersystem mit
einem möglichst kurzen Kabel an das Maschinenbett
anzuschließen. Der minimale Leitungsquerschnitt des
Erdungskabel beträgt dabei 1,5 mm².
So erden Sie den Antrieb:
Neben den Verbindungssteckern befindet sich eine
Stiftschraube M4 an der ein Erdungskabel montiert wird:
So gehen Sie vor:
1. Öffnen Sie die Stiftschraube neben dem/den
Verbindungsstecker/n.
2. Bringen Sie das vorgegebene Erdungskabel an.
3. Fixieren Sie das Erdungskabel mit der Stiftschraube am
Antrieb.
© 05.09.2019, Ju
4. Fixieren Sie das andere Ende des Erdungskabels an der
vorgesehenen Stelle am Maschinenbett.
Der Antrieb ist nun geerdet.
Antrieb elektrisch anschließen
So schließen Sie den Antrieb elektrisch an:
Hinweis: Entnehmen Sie dem Anschlussetikett auf
dem Gehäusedeckel (nicht bei IO-Link Geräten) die
Information zum Anschluss.
Beispielsweise:
Die Information zur Anschluss- und Steckerbelegung zu Ihrem
Antrieb erhalten Sie unter:
walcher.de/technischedoku
Antrieb demontieren
So demontieren Sie den Antrieb mit Hohlwelle und Klemmring:
Hinweis: Zur Demontage von Versionen mit Vollwelle
beachten Sie die Angaben der Kupplungsherstellers.
So gehen Sie vor:
1. Lösen Sie alle elektrischen Verbindungen.
2. Lösen Sie die Klemmringschraube(-en).
3. Ziehen Sie den Antrieb von der Welle.
Hinweis: Achten Sie darauf den Antrieb axial von der
Welle zu ziehen. Ein übermäßiges Hin- und Herbiegen
kann zur Beschädigung der Abtriebswelle führen.
