S TK20103HE

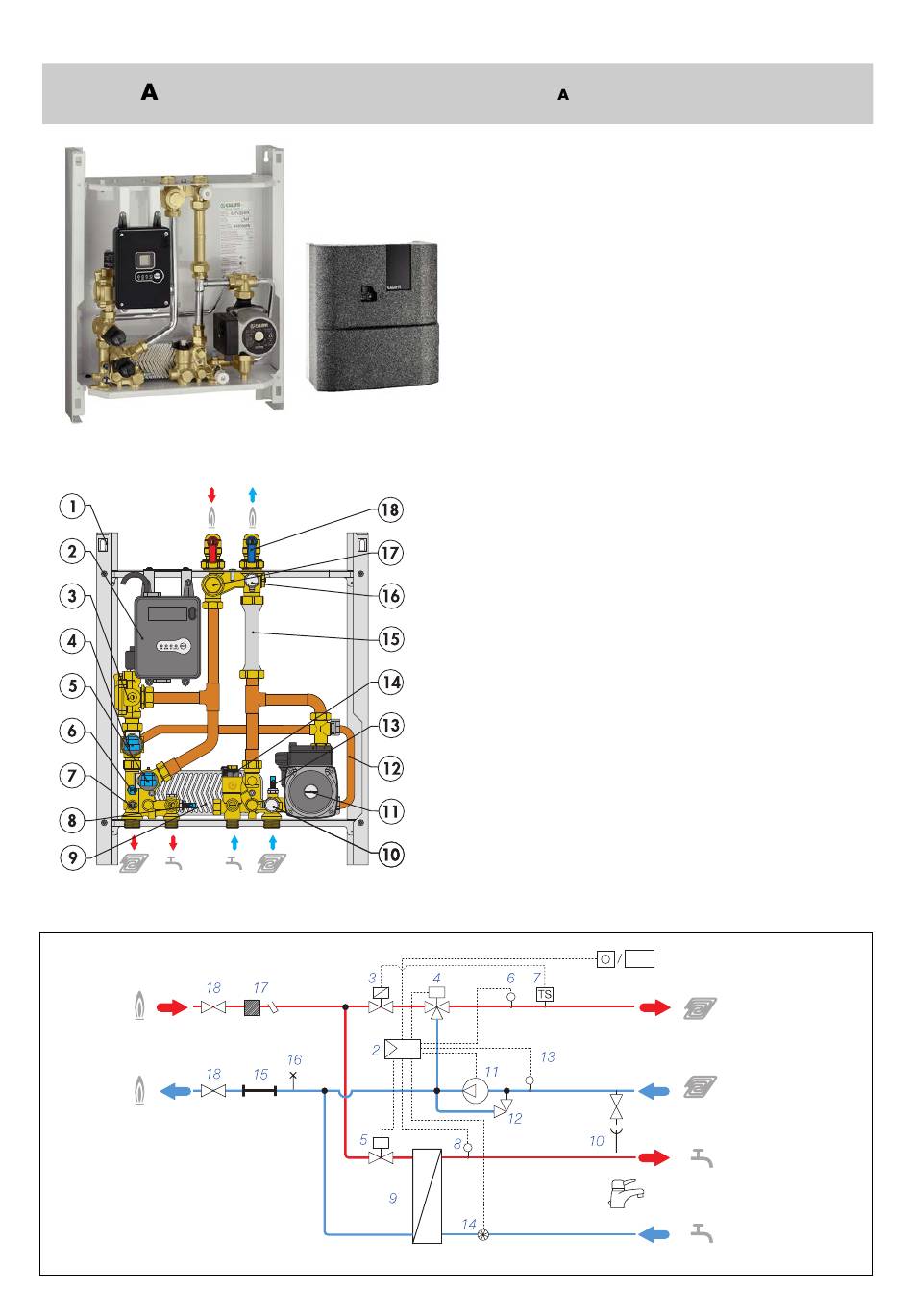

Hauptkomponenten
Hydraulikschema
Wohnungsstation NIEDERTEMPER TUR mit Hocheffizienzpumpe
1.
2.
3.
4.
5.
6.
7.
8.
9.
10. Entleerungshahn
11. Hocheffizienzpumpe
12. Bypass Pumpenschutz
13. Kompensationsfühler Vorlauftemperatur
14. Durchflussmesser WW-Vorrang
15. Passstück für Wärmezähler
16. Entlüfter
17. Anlagen-Schmutzfänger/Tauchhülse Vorlauffühler Wärmezähler
18. Absperrventile Primärkreislauf
4
Betriebsmerkmale
Temperaturbereich Heizung 25÷45°C
Sollwertregelung
Temperaturbereich Warmwasserbereitung 42÷60°C
Sonderfunktionen
Warmwasserbetrieb:
- Funktion Warmwasservorwärmung
Heizungsbetrieb:
- modulierende Temperaturregelung
mit kompensiertem Sollwert
- Funktion Fußbodenheizung
Rahmen
Elektronischer Regler
Sicherheitsventil
Mischventil Heizung
Modulierendes Ventil Warmwasserbereitung
Vorlauffühler Heizung
Sicherheitstemperaturbegrenzer
WW-Temperaturfühler
WW-Wärmetauscher
STB
