S TK30103HE

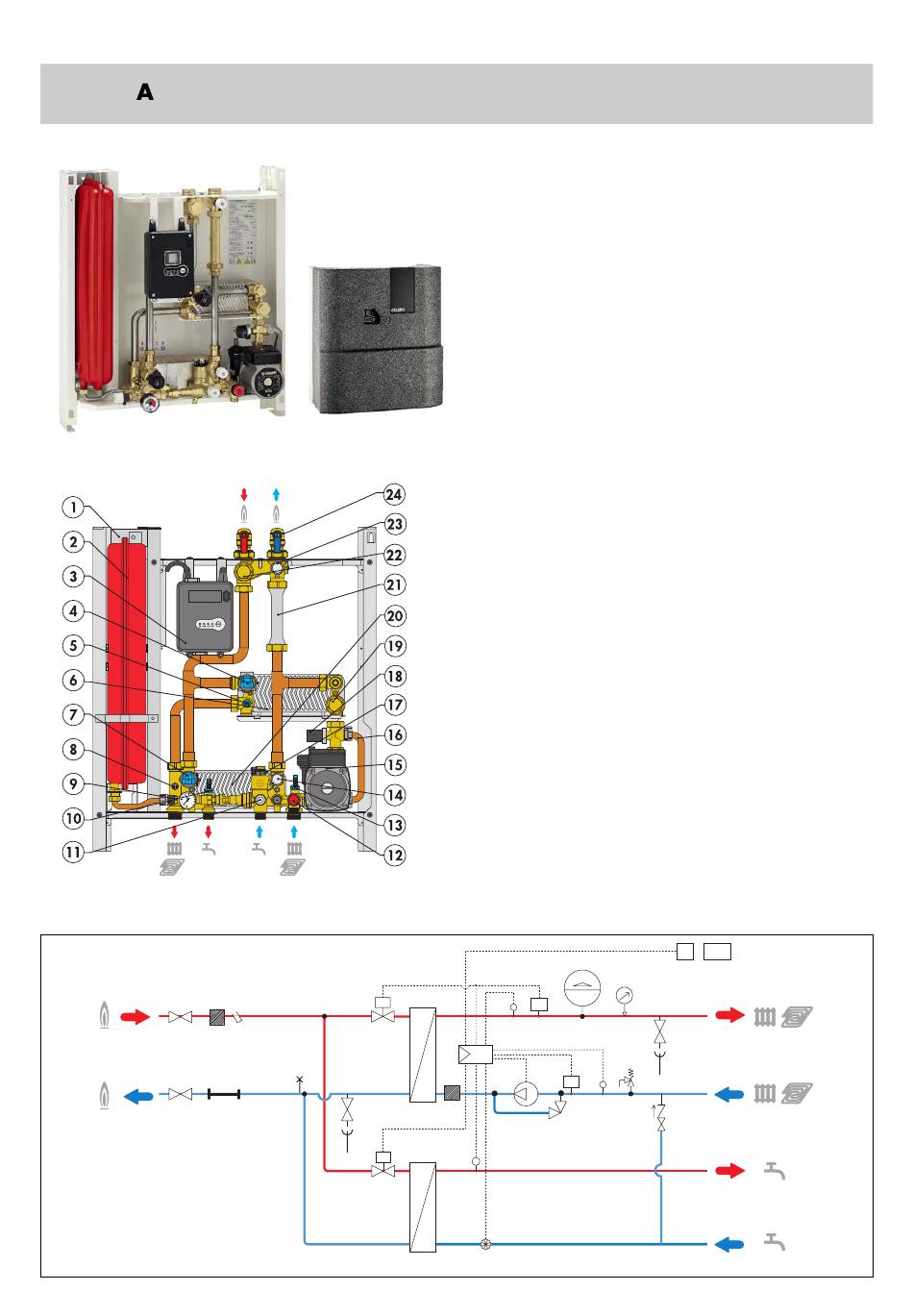

Hauptkomponenten
CALEFFI
Hydraulikschema
24
24
Wohnungsstation mit Systemtrennung und Hocheffizienzpumpe
4
22
23
21
14
7
Betriebsmerkmale
Temperaturbereich Heizung
- Konfiguration NIEDERTEMPERATUR 25÷45°C
- Konfiguration HOCHTEMPERATUR 50÷75°C
Sollwertregelung
Temperaturbereich Warmwasserbereitung 42÷60°C
Sonderfunktionen
Warmwasserbetrieb:
Heizungsbetrieb in Konfiguration NIEDERTEMPERATUR:
1.
Rahmen
2.
Ausdehnungsgefäß
3.
Elektronischer Regler
4.
Modulierendes 2 Wege-Ventil (Primärkreislauf Heizung)
5.
Vorlauffühler Heizung (Sekundärkreislauf)
6.
Heizungswärmetauscher
7.
Modulierendes 2 Wege-Ventil - WW
8.
Sicherheitstemperaturbegrenzer
9.
Entleerungshahn Sekundärkreislauf Heizung
10. WW-Temperaturfühler
11. Füllarmatur mit Systemtrenner
12. Sicherheitsventil
13. Kompensationsfühler Vorlauftemperatur
14. Entleerungshahn Primärkreislauf
15. Hocheffizienzpumpe
16. By-Pass
17. Durchflussmesser WW-Vorrang
18. Druckschalter
19. Schmutzfänger Heizung Sekundärkreislauf
20. WW-Wärmetauscher
21. Passstück für Wärmezähler
22. Schmutzfänger Primärkreislauf/Tauchhülse Vorlauffühler
23. Entlüfter Primärkreislauf
24. Absperrventile Primärkreislauf
2
8
5
TS
3
6
18
15
19
16
10
20
17
12
- Funktion Warmwasservorwärmung
- modulierende Temperaturregelung
mit kompensiertem Sollwert
- Funktion Fußbodenheizung
O /
STB
7
9
12
P
13
11
