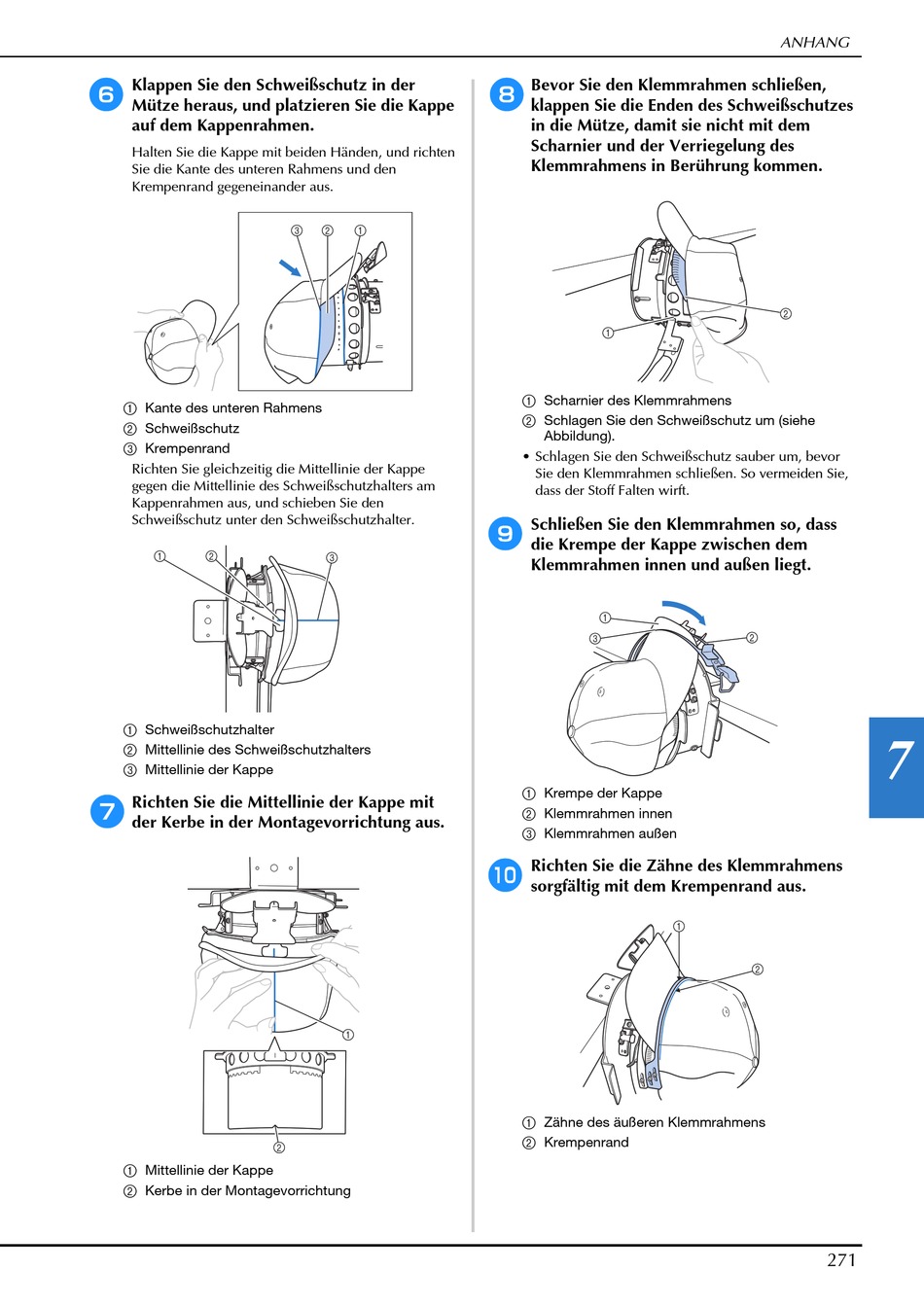

f Klappen Sie den Schweißschutz in der
Mütze heraus, und platzieren Sie die Kappe
auf dem Kappenrahmen.
Halten Sie die Kappe mit beiden Händen, und richten
Sie die Kante des unteren Rahmens und den
Krempenrand gegeneinander aus.
1 Kante des unteren Rahmens
2 Schweißschutz
3 Krempenrand
Richten Sie gleichzeitig die Mittellinie der Kappe
gegen die Mittellinie des Schweißschutzhalters am
Kappenrahmen aus, und schieben Sie den
Schweißschutz unter den Schweißschutzhalter.
1 Schweißschutzhalter
2 Mittellinie des Schweißschutzhalters
3 Mittellinie der Kappe
g Richten Sie die Mittellinie der Kappe mit
der Kerbe in der Montagevorrichtung aus.
1 Mittellinie der Kappe
2 Kerbe in der Montagevorrichtung
h Bevor Sie den Klemmrahmen schließen,
klappen Sie die Enden des Schweißschutzes
in die Mütze, damit sie nicht mit dem
Scharnier und der Verriegelung des
Klemmrahmens in Berührung kommen.
1 Scharnier des Klemmrahmens
2 Schlagen Sie den Schweißschutz um (siehe
Abbildung).
• Schlagen Sie den Schweißschutz sauber um, bevor
Sie den Klemmrahmen schließen. So vermeiden Sie,
dass der Stoff Falten wirft.
i Schließen Sie den Klemmrahmen so, dass
die Krempe der Kappe zwischen dem
Klemmrahmen innen und außen liegt.
1 Krempe der Kappe
2 Klemmrahmen innen
3 Klemmrahmen außen
j Richten Sie die Zähne des Klemmrahmens
sorgfältig mit dem Krempenrand aus.
1 Zähne des äußeren Klemmrahmens
2 Krempenrand
