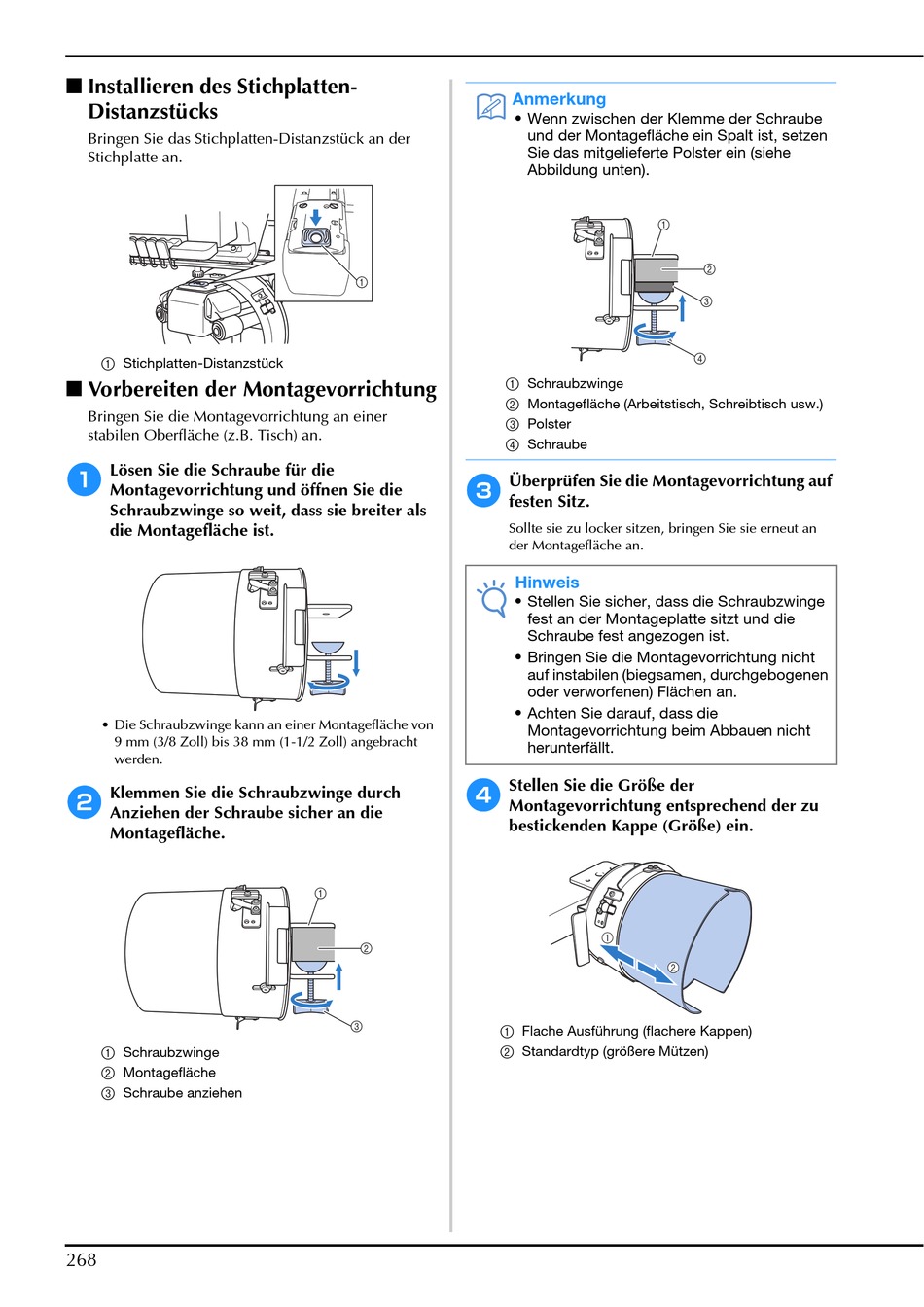

■ Installieren des Stichplatten-
Distanzstücks
Bringen Sie das Stichplatten-Distanzstück an der
Stichplatte an.
1 Stichplatten-Distanzstück
■ Vorbereiten der Montagevorrichtung
Bringen Sie die Montagevorrichtung an einer
stabilen Oberfläche (z.B. Tisch) an.
a Lösen Sie die Schraube für die
Montagevorrichtung und öffnen Sie die
Schraubzwinge so weit, dass sie breiter als
die Montagefläche ist.
• Die Schraubzwinge kann an einer Montagefläche von
9 mm (3/8 Zoll) bis 38 mm (1-1/2 Zoll) angebracht
werden.
b Klemmen Sie die Schraubzwinge durch
Anziehen der Schraube sicher an die
Montagefläche.
1 Schraubzwinge
2 Montagefläche
3 Schraube anziehen
268
Anmerkung
• Wenn zwischen der Klemme der Schraube
und der Montagefläche ein Spalt ist, setzen
Sie das mitgelieferte Polster ein (siehe
Abbildung unten).
1 Schraubzwinge
2 Montagefläche (Arbeitstisch, Schreibtisch usw.)
3 Polster
4 Schraube
c Überprüfen Sie die Montagevorrichtung auf
festen Sitz.
Sollte sie zu locker sitzen, bringen Sie sie erneut an
der Montagefläche an.
Hinweis
• Stellen Sie sicher, dass die Schraubzwinge
fest an der Montageplatte sitzt und die
Schraube fest angezogen ist.
• Bringen Sie die Montagevorrichtung nicht
auf instabilen (biegsamen, durchgebogenen
oder verworfenen) Flächen an.
• Achten Sie darauf, dass die
Montagevorrichtung beim Abbauen nicht
herunterfällt.
d Stellen Sie die Größe der
Montagevorrichtung entsprechend der zu
bestickenden Kappe (Größe) ein.
1 Flache Ausführung (flachere Kappen)
2 Standardtyp (größere Mützen)
