t

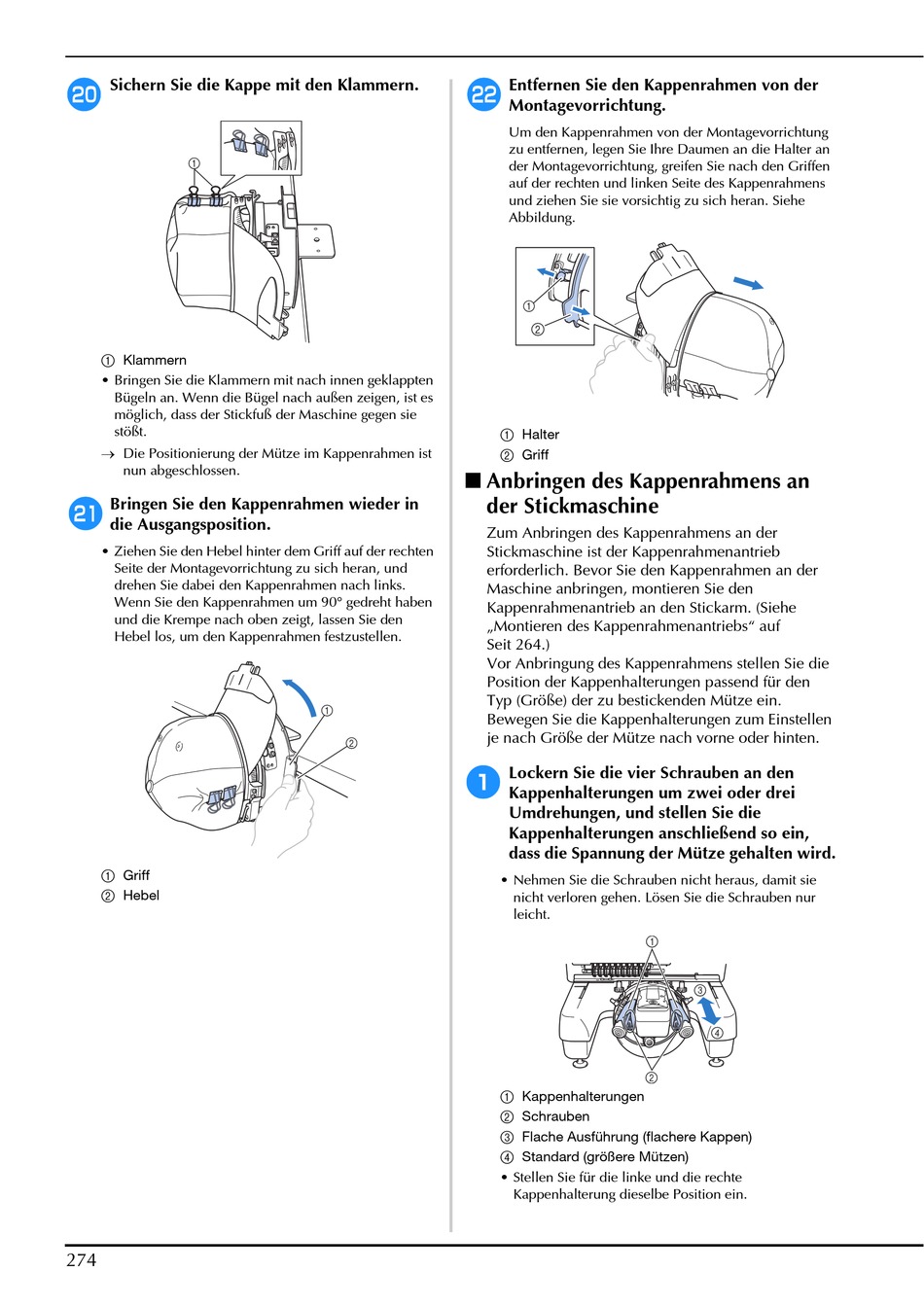

Sichern Sie die Kappe mit den Klammern.
1 Klammern
• Bringen Sie die Klammern mit nach innen geklappten
Bügeln an. Wenn die Bügel nach außen zeigen, ist es
möglich, dass der Stickfuß der Maschine gegen sie
stößt.
→ Die Positionierung der Mütze im Kappenrahmen ist
nun abgeschlossen.
u
Bringen Sie den Kappenrahmen wieder in
die Ausgangsposition.
• Ziehen Sie den Hebel hinter dem Griff auf der rechten
Seite der Montagevorrichtung zu sich heran, und
drehen Sie dabei den Kappenrahmen nach links.
Wenn Sie den Kappenrahmen um 90° gedreht haben
und die Krempe nach oben zeigt, lassen Sie den
Hebel los, um den Kappenrahmen festzustellen.
1 Griff
2 Hebel
274
v
Entfernen Sie den Kappenrahmen von der
Montagevorrichtung.
Um den Kappenrahmen von der Montagevorrichtung
zu entfernen, legen Sie Ihre Daumen an die Halter an
der Montagevorrichtung, greifen Sie nach den Griffen
auf der rechten und linken Seite des Kappenrahmens
und ziehen Sie sie vorsichtig zu sich heran. Siehe
Abbildung.
1 Halter
2 Griff
■ Anbringen des Kappenrahmens an
der Stickmaschine
Zum Anbringen des Kappenrahmens an der
Stickmaschine ist der Kappenrahmenantrieb
erforderlich. Bevor Sie den Kappenrahmen an der
Maschine anbringen, montieren Sie den
Kappenrahmenantrieb an den Stickarm. (Siehe
„Montieren des Kappenrahmenantriebs" auf
Seit 264.)
Vor Anbringung des Kappenrahmens stellen Sie die
Position der Kappenhalterungen passend für den
Typ (Größe) der zu bestickenden Mütze ein.
Bewegen Sie die Kappenhalterungen zum Einstellen
je nach Größe der Mütze nach vorne oder hinten.
a
Lockern Sie die vier Schrauben an den
Kappenhalterungen um zwei oder drei
Umdrehungen, und stellen Sie die
Kappenhalterungen anschließend so ein,
dass die Spannung der Mütze gehalten wird.
• Nehmen Sie die Schrauben nicht heraus, damit sie
nicht verloren gehen. Lösen Sie die Schrauben nur
leicht.
1 Kappenhalterungen
2 Schrauben
3 Flache Ausführung (flachere Kappen)
4 Standard (größere Mützen)
• Stellen Sie für die linke und die rechte
Kappenhalterung dieselbe Position ein.
