Winston Ersatzteilliste
0170
Cerankochfeld
0100
Sichtfenster
0175
Kochfelddeckel
0200
Feuerraumtür kompl.
0202
Handschuh
0207
Schließzunge
0211
Feder der Feuerraumtür
0217
Stehrost (Holzfänger)
0220
Gussrost, oval
0223
Gussmulde
0231
Bedienknauf
0256 l
Fuß links vorne/hinten
0256 r
Fuß rechts vorne/hinten
0305
Griff der Feuerraumtür
0350 03 Dichtung Cerankochfeld/Ofenkorpus
0350 03 Dichtung Aschekastenvortür/Ofenkorpus
0350 05 Dichtung Befüllungstür/Ofenkorpus
0350 05 Dichtung Feuerraumtür/Ofenkorpus
0350 08 Dichtung Sichtfenster/Feuerraumtür
0350 19 Dichtung Halterung/Sichtfenster
0400
Betätigungsknauf-Primärluft/Sekundärluft
0401
Primärluft-Skala
0402
Sekundärluft-Skala
0403
Primärluft-Automat
0404
Sekundärluftdrehschieber
0405
Gestänge-Primärluft
0406
Gestänge-Sekundärluft
0430
Montageblech Primär-/Sekundärluftregelung
0500
Aschekasten
0502
Bedienwerkzeug "Kalte Hand"
0520
Aschekastenvortür kompl. (außen)
0521
Griff der Aschekastenvortür (außen)
0550
Befüllungstür kompl.
0551
Griff der Befüllungstür
0610
Halteschiene der Umlenkplatten
0612
Halterung für Feuerraumwand rechts
0615
Halterahmen der Feuerraumwand der Befüllungstür
0601 a
Feuerraumwand links
0601 b
Feuerraumwand rechts
0601 c
Feuerraumwand der Beschickungstür
0601 d
Feuerraumwand hinten links
0601 e
Feuerraumwand hinten rechts
0601 f
Heizgasumlenkplatte links
0601 g
Heizgasumlenkplatte rechts
0671
Schieber-Drosselklappe
0673
Halteplatte der Drosselklappe
0672
Gestänge der Drosselklappe
0674
Gehäuse der Drosselklappe
0685
Abstrahlblech (Ofenrückseite)
0717
Bodenabstrahlblech
2001
Aufbau DVD
2002
Handschuh
HARK GmbH & Co. KG • Hochstraße 197 – 213 • 47228 Duisburg (Rheinhausen) • Telefon (0 20 65) 99 7 - 0 • Fax (0 20 65) 99 7 - 1 99
Diese Aufbauanleitung ist geistiges Eigentum der Firma HARK und darf nur mit ausdrücklicher Genehmigung der Geschäftsleitung weitergegeben, kopiert und zu ge werblichen Zwecken
gebraucht werden. Zuwiderhandlungen werden von uns mittels Strafantrag verfolgt. Änderungen und Irrtümer vorbehalten.

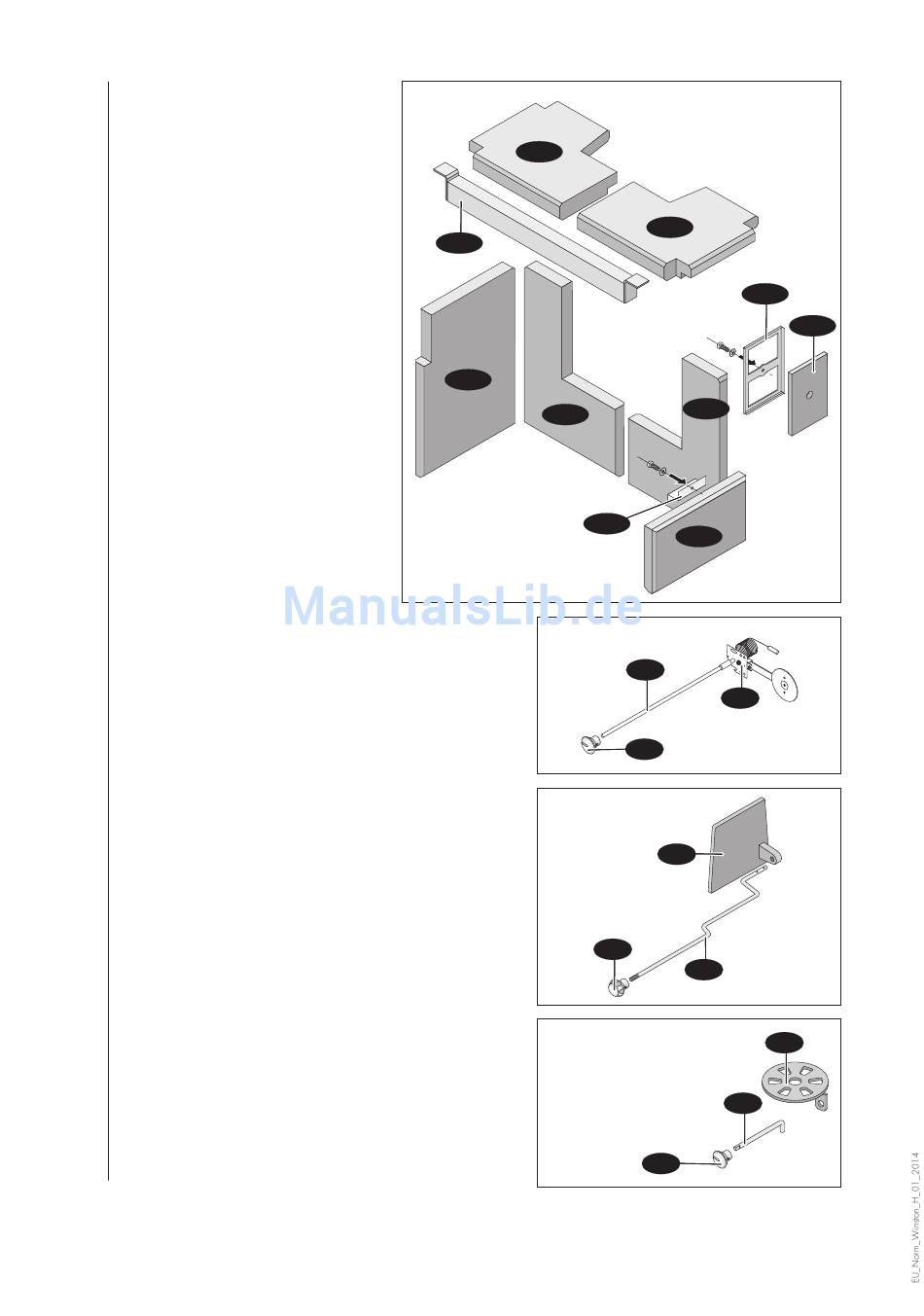

Feuerraumauskleidung
0601f
0610
4
0601a
0601d
Teile der Primärlufteinstellung
Gestänge
Teile der Drosselklappe
Bedienknauf
Teile der Sekundärlufteinstellung
Gestänge-Sekundärluft
Bedienknauf
-6-
0601g
0615
4
0601e
0612
4
0601b
0405
0403
Primärluftautomat
0400
Bedienknauf
0671
Schieber
0231
0672
Gestänge
Sekundärluftdrehschieber
0406
0400
0601c
4
0404
