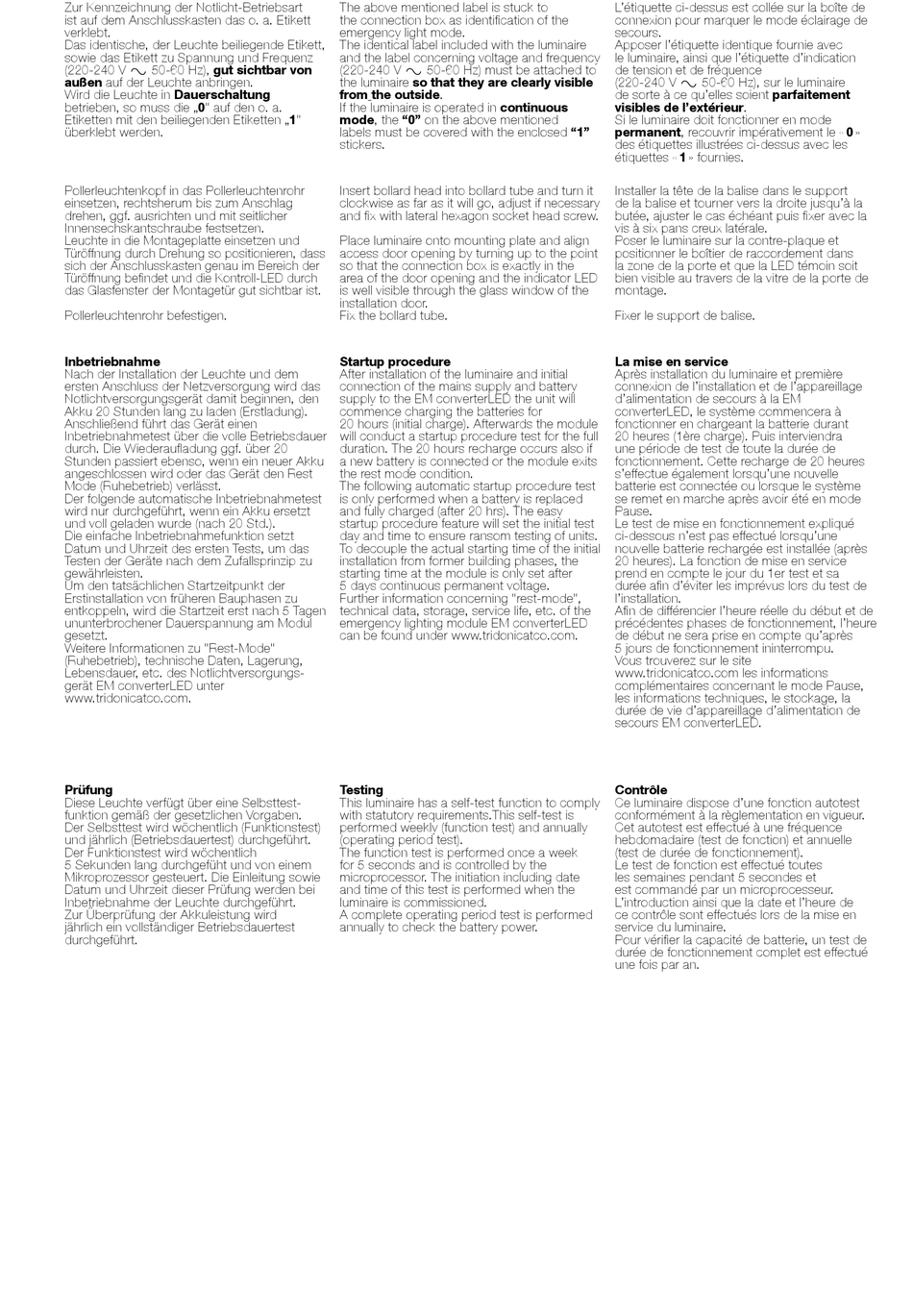

Zur Kennzeichnung der Notlicht-Betriebsart
ist auf dem Anschlusskasten das o. a. Etikett
verklebt.
Das identische, der Leuchte beiliegende Etikett,
sowie das Etikett zu Spannung und Frequenz
(220-240 V y 50-60 Hz), gut sichtbar von
außen auf der Leuchte anbringen.
Wird die Leuchte in Dauerschaltung
betrieben, so muss die „0" auf den o. a.
Etiketten mit den beiliegenden Etiketten „1"
überklebt werden.
Pollerleuchtenkopf in das Pollerleuchtenrohr
einsetzen, rechtsherum bis zum Anschlag
drehen, ggf. ausrichten und mit seitlicher
Innensechskantschraube festsetzen.
Leuchte in die Montageplatte einsetzen und
Türöffnung durch Drehung so positionieren, dass
sich der Anschlusskasten genau im Bereich der
Türöffnung befindet und die Kontroll-LED durch
das Glasfenster der Montagetür gut sichtbar ist.
Pollerleuchtenrohr befestigen.
Inbetriebnahme
Nach der Installation der Leuchte und dem
ersten Anschluss der Netzversorgung wird das
Notlichtversorgungsgerät damit beginnen, den
Akku 20 Stunden lang zu laden (Erstladung).
Anschließend führt das Gerät einen
Inbetriebnahmetest über die volle Betriebsdauer
durch. Die Wiederaufladung ggf. über 20
Stunden passiert ebenso, wenn ein neuer Akku
angeschlossen wird oder das Gerät den Rest
Mode (Ruhebetrieb) verlässt.
Der folgende automatische Inbetriebnahmetest
wird nur durchgeführt, wenn ein Akku ersetzt
und voll geladen wurde (nach 20 Std.).
Die einfache Inbetriebnahmefunktion setzt
Datum und Uhrzeit des ersten Tests, um das
Testen der Geräte nach dem Zufallsprinzip zu
gewährleisten.
Um den tatsächlichen Startzeitpunkt der
Erstinstallation von früheren Bauphasen zu
entkoppeln, wird die Startzeit erst nach 5 Tagen
ununterbrochener Dauerspannung am Modul
gesetzt.
Weitere Informationen zu "Rest-Mode"
(Ruhebetrieb), technische Daten, Lagerung,
Lebensdauer, etc. des Notlichtversorgungs-
gerät EM converterLED unter
www.tridonicatco.com.
Prüfung
Diese Leuchte verfügt über eine Selbsttest-
funktion gemäß der gesetzlichen Vorgaben.
Der Selbsttest wird wöchentlich (Funktionstest)
und jährlich (Betriebsdauertest) durchgeführt.
Der Funktionstest wird wöchentlich
5 Sekunden lang durchgefüht und von einem
Mikroprozessor gesteuert. Die Einleitung sowie
Datum und Uhrzeit dieser Prüfung werden bei
Inbetriebnahme der Leuchte durchgeführt.
Zur Überprüfung der Akkuleistung wird
jährlich ein vollständiger Betriebsdauertest
durchgeführt.
The above mentioned label is stuck to
the connection box as identification of the
emergency light mode.
The identical label included with the luminaire
and the label concerning voltage and frequency
(220-240 V y 50-60 Hz) must be attached to
the luminaire so that they are clearly visible
from the outside.
If the luminaire is operated in continuous
mode, the "0" on the above mentioned
labels must be covered with the enclosed "1"
stickers.
Insert bollard head into bollard tube and turn it
clockwise as far as it will go, adjust if necessary
and fix with lateral hexagon socket head screw.
Place luminaire onto mounting plate and align
access door opening by turning up to the point
so that the connection box is exactly in the
area of the door opening and the indicator LED
is well visible through the glass window of the
installation door.
Fix the bollard tube.
Startup procedure
After installation of the luminaire and initial
connection of the mains supply and battery
supply to the EM converterLED the unit will
commence charging the batteries for
20 hours (initial charge). Afterwards the module
will conduct a startup procedure test for the full
duration. The 20 hours recharge occurs also if
a new battery is connected or the module exits
the rest mode condition.
The following automatic startup procedure test
is only performed when a battery is replaced
and fully charged (after 20 hrs). The easy
startup procedure feature will set the initial test
day and time to ensure ransom testing of units.
To decouple the actual starting time of the initial
installation from former building phases, the
starting time at the module is only set after
5 days continuous permanent voltage.
Further information concerning "rest-mode",
technical data, storage, service life, etc. of the
emergency lighting module EM converterLED
can be found under www.tridonicatco.com.
Testing
This luminaire has a self-test function to comply
with statutory requirements.This self-test is
performed weekly (function test) and annually
(operating period test).
The function test is performed once a week
for 5 seconds and is controlled by the
microprocessor. The initiation including date
and time of this test is performed when the
luminaire is commissioned.
A complete operating period test is performed
annually to check the battery power.
L'étiquette ci-dessus est collée sur la boîte de
connexion pour marquer le mode éclairage de
secours.
Apposer l'étiquette identique fournie avec
le luminaire, ainsi que l'étiquette d'indication
de tension et de fréquence
(220-240 V y 50-60 Hz), sur le luminaire
de sorte à ce qu'elles soient parfaitement
visibles de l'extérieur.
Si le luminaire doit fonctionner en mode
permanent, recouvrir impérativement le « 0 »
des étiquettes illustrées ci-dessus avec les
étiquettes « 1 » fournies.
Installer la tête de la balise dans le support
de la balise et tourner vers la droite jusqu'à la
butée, ajuster le cas échéant puis fixer avec la
vis à six pans creux latérale.
Poser le luminaire sur la contre-plaque et
positionner le boîtier de raccordement dans
la zone de la porte et que la LED témoin soit
bien visible au travers de la vitre de la porte de
montage.
Fixer le support de balise.
La mise en service
Après installation du luminaire et première
connexion de l'installation et de l'appareillage
d'alimentation de secours à la EM
converterLED, le système commencera à
fonctionner en chargeant la batterie durant
20 heures (1ère charge). Puis interviendra
une période de test de toute la durée de
fonctionnement. Cette recharge de 20 heures
s'effectue également lorsqu'une nouvelle
batterie est connectée ou lorsque le système
se remet en marche après avoir été en mode
Pause.
Le test de mise en fonctionnement expliqué
ci-dessous n'est pas effectué lorsqu'une
nouvelle batterie rechargée est installée (après
20 heures). La fonction de mise en service
prend en compte le jour du 1er test et sa
durée afin d'éviter les imprévus lors du test de
l'installation.
Afin de différencier l'heure réelle du début et de
précédentes phases de fonctionnement, l'heure
de début ne sera prise en compte qu'après
5 jours de fonctionnement ininterrompu.
Vous trouverez sur le site
www.tridonicatco.com les informations
complémentaires concernant le mode Pause,
les informations techniques, le stockage, la
durée de vie d'appareillage d'alimentation de
secours EM converterLED.
Contrôle
Ce luminaire dispose d'une fonction autotest
conformément à la règlementation en vigueur.
Cet autotest est effectué à une fréquence
hebdomadaire (test de fonction) et annuelle
(test de durée de fonctionnement).
Le test de fonction est effectué toutes
les semaines pendant 5 secondes et
est commandé par un microprocesseur.
L'introduction ainsi que la date et l'heure de
ce contrôle sont effectués lors de la mise en
service du luminaire.
Pour vérifier la capacité de batterie, un test de
durée de fonctionnement complet est effectué
une fois par an.
