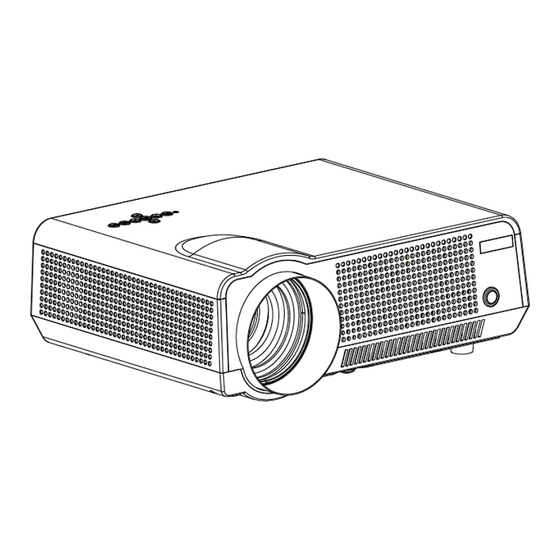

HD LED-Beamer
10009322

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Chal-Tec 10009322

Inhaltszusammenfassung für Chal-Tec 10009322

  • Seite 1 HD LED-Beamer 10009322...

  • Seite 2: Sicherheitshinweise

    Sehr geehrter Kunde, zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren. Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um möglichen technischen Schäden vorzubeugen. Hinweise Warnung: Schauen Sie nie direkt in die Projektor-Linse. Durch die sehr helle Lampe können Ihre Augen dauerhaft geschädigt werden.
  • Seite 3 Achtung Über den Aufbau  Um die Lebensdauer des Gerätes zu verlängern, stellen Sie es an feuchten und schlecht belüfteten Orten auf.  Stellen Sie es nicht in direktes Sonnenlicht.  Betriebstemperatur des Beamers: 0°C~+35°C Lagertemperatur des Beamers: -20°C~+70°C  Decken Sie nicht die Lüftungsöffnungen des Beamers ab.
  • Seite 4 Rechts 1. Lautsprecher, rechter Kanal Links 2. Belüftung, Einlass der kalten Luft 3. Lautsprecher, linker Kanal Oben 1. Bedienelement - Details siehe unten Unten 2. Keystone-Einstellung - Details siehe unten 3. Einstellbare Standfüße - Details siehe unten 4. Befestigungslöcher (4 Löcher) - Größe M4x8mm 5.

  • Seite 5: Standard-Einstellung (Vorderprojektion)

    Aufbau Um das bestmögliche Bild zu erhalten, darf der Projektor nicht direktem Sonnenlicht oder anderen starken Lichtquellen ausgesetzt werden. Bei der Benutzung am Tage sind die Vorhänge / Jalousien zu schließen. Standard-Einstellung (Vorderprojektion) Nutzen Sie folgende Tabelle, um Bildgröße im Verhältnis zur Entfernung einzustellen. Bitte verwenden Sie einen stabilen Standplatz.

  • Seite 6: Eingangsanschlüsse

    Montagearten Wenn Sie den Projektor an der Decke befestigen wollen, lassen Sie diese Arbeit von einem Fachbetrieb durchführen. Und halten Sie sich folgende Skizzen: 1. Vorderprojektion, Deckenmontage 3. Rückprojektion, Deckenmontage 4. Rückprojektion, Tischmontage 2. Vorderprojektion, Tischmontage Warnung: 1. Stellen und befestigen Sie, um Beschädigungen und Verletzungen zu vermeiden, den Projektor nur auf bzw.
  • Seite 7 Fernbedienung 16:9/4:3 - Umschalttaste Stummschaltung an/aus Ein-/Ausschalter Bildeinstellungen zurücksetzen. H.Flip Bild links/rechts rotieren Helligkeit, Farbe und V.Flip Bild oben/unten rotieren persönliche Einstellung ändern. Unter USB ohne Funktion Menü aufrufen Quelle wählen AV/PC/YPbPr/HDMI/DMP OK - Bestätigen Richtungstasten DVB-Taste (digitaler TV-Empfang) Multimedia-Wiedergabe: Wiedergabe/Pause, Vor/Zurück Nummerntaste (TV-Kanal wählen)
  • Seite 8 Bedienelement 1. Betriebsanzeige Taste Rot: Standby-Modus Bestätigung Grün: Betriebsmodus 2. Ein-/Ausschalter 5. Menü Diese Taste schaltet das Gerät in den Menü öffnen/schließen Betriebs-/Standby-Modus. 3. Richtungstasten 6. S-Taste Einstellungen durchführen; die gleiche Quelle wählen (VGA, HDMI, usw.) Funktion wie auf der Fernbedienung. Ein-/Ausschalten Bauen Sie den Beamer wie oben beschrieben auf und schließen Sie alle Eingangsquelle an.

  • Seite 9: Fokus Einstellen

    Einstellungen Wenn Sie den Projektor zum ersten Mal benutzen, kann das Bild verschwommen, farblos und trapezförmig sein. Folgen Sie den unten stehenden Anweisungen um die Bildeinstellung vorzunehmen. Fokus einstellen Drehen Sie die Linse komplett hinein, nun drehen Sie diese wieder langsam heraus bis die Mitte des Bildes die größte Schärfe aufweist.

  • Seite 10: Parameter Einstellen

    2. Parameter einstellen a. Drücken Sie „menu“ und das Menü wird eingeblendet. b. Sie können mit den Pfeiltasten hoch/runter die Menüpunkte wechseln. c. Mit „OK“ oder den Pfeiltasten links/rechts können Sie in Einstellung verändern. d. Nachdem Sie alle Einstellungen vorgenommen haben, drücken Sie „menu“, um das Menü...

  • Seite 11: Fehlerbehebung

    7. Multimediamenü Multimediamenü Bild Bilder in Galerie anschauen Musik Album wiedergeben Film Film ansehen Text Buch lesen Achtung: Multimediaformate 1. Der USB-Anschluss Format Videodekoder Audiodekoder unterstützt USB 1.1 & 2.0, .avi DivX, Xvid, MPEG-4 inkl. Festplatten und .mpg MPEG-1, MPEG-2 Flashspeicher.
  • Seite 12 FAQ: 1. Frage: Blauer Bildschirm, kein Bild, kein Ton Antwort: Sind alle Kabel richtig angeschlossen? 2. Frage: Bild, aber kein Ton Antwort: Sind alle Kabel richtig angeschlossen? Lautstärke auf Minimum oder Stummschaltung aktiv 3. Frage: Ton, aber kein Bild Antwort: Eingangssignal richtig angeschlossen? Im VGA-Modus, die PC-Bildwiederholrate >75kHz Im VGA-Modus, die PC-Bildschirmauflösung >1024*768 4.
  • Seite 13 Datenblatt Modell 5.8“ TFT Matrix RGB Native Auflösung 1280x768 unterstützt 1080P Kontrastverhältnis 2000:1 Eingangssignal Video Component Video (YPbPr), VGA, HDMI, VGA, USB, TV (optional) Audio Stereo Ausgangssignal Audio 2W x 2 Lautsprecher (optional) Linse Blende Fokus 198mm Lampe 200W Farbtemperatur 9300K Lebensdauer >...
  • Seite 14 Schließen Sie das Gerät nur an die dafür vorgesehene Netzspannung.  Schließen Sie das Gerät in keinem Fall an andere Spannungen als vorgesehen an. Die Gewährleistung verfällt bei Fremdeingriffen in das Gerät. CHAL-TEC Vertriebs- + Handels GmbH; Wallstraße 16; 10179 Berlin...

  • Seite 15: Safety Precautions

    Tips Warning: Do not stare directly into the light of the lens. It is very bright lamp. It can cause damage to your eyes Warning: To avoid electrical shock, please do not place the projector under moist conditions. Warning: When turning of the projector, the fans will continue to run for 90 seconds. Before unplugging the power cable, please be sure the fans have stopped in order to avoid damage to the projector lamp.
  • Seite 16 Warning About the installation  In order to improve the projector service life, it should not place in a wet and ventilation condition.  Do not put the projector under the sunshine directly.  Projector working temperature: 0°C -+3 5°C 0 Projector store temperature: -2()"C ~+70"C 0 ...
  • Seite 17 Right 1. Right channel speaker Left 2. Cool wind input ventilation 3. Left channel speaker 1. Control panel - Details below Bottom 2. Keystone adjustment - Details below 3. High-feet adjustment - Details below 4. Projector mount hole (4 holes) - Fits with M4x8mm 5.

  • Seite 18: Installation

    Installation In order to get a good image quality, do not expose the projector to the sunshine or other strong light. Close the curtain if you use the projector in daytime. Standard setting (Front projection) Please refer to the following sheet, install the projector in distance according to the screen size. Please make sure the projector is place on stable mount.

  • Seite 19: Installation Method

    Installation method Contact a professional service technician to mount this projector to a ceiling. Follow the instructions below for the correct projector positions: 1. Front projection, Ceiling mount 3. Rear projection, Ceiling mount 4. Rear projection, Table mount 2. Front projection, Table mount Warning: 1.
  • Seite 20 Remote control instruction 16:9/4:3 Switch key Mute on/off Power on/off Image effect reset key H.Flip image left/right rotate Set brightness, soft color or V.Flip image up/down rotate personality quickly in turn Under USB mode is no useful. Open or switch parameter menu Select the source AV/PC/YPbPr/HDMI/DMP OK key confirmation function...

  • Seite 21: Panel Instruction

    Panel instruction 1. Indicator light Red: Standby mode Confirm Green: Working mode 2. Power key 5. Menu This button can lead the projector to Open or close the Menu working/standby mode. 3. Direction key 6. S-key Adjust with parameters, the same function Source key (VGA, HDMI, etc.) with the remote control Open/close...

  • Seite 22: Image Adjustment

    Image adjustment When use the projector for the first time. It normally will appear with image faintness and the image is trapezoid. This is caused by wrong lens focus or trapezoid correction. Please follow the below steps to correct: Focus adjustment Turn the lens into the projector, then turn it out slowly, at the same time looking at the resolution point care when the image is very clearly (take the middle area of the image), it is the best situation of the lens.

  • Seite 23: Parameter Adjustment

    2. Parameter adjustment a. Press "menu" key. until display the above picture of the menu; b. Press “/" key. elect the option that need to adjust c. Press “OK" key. use “/” button to adjust the certain parameters d. Press the “menu” key again exit the menu page parameter adjust station.

  • Seite 24: Troubleshooting

    7. Multimedia menu Multimedia menu Picture View the photos in gallery Music Play an album Movie Watch a movie Read the book Cautions: Multimedia Format 1. The USB interface support Task Format Video Decode Audio Decode USB1.1 & 2.0, including .avi DivX, Xvid, MPEG-4 hard drive and flash...
  • Seite 25 FAQ: 7. Q: Blue screen, no picture, no sound A: Input cables connected right? 8. Q: Picture right. no sound A: Input cables connected right? Volume at min. or on Mute 9. Q: Audio right, no picture A: Input signal connected right‘? In VGA mode.

  • Seite 26: Specification

    Specification Type 5.8“ TFT Matrix RGB Native resolution 1280x768 support 1080P Contrast ratio 2000:1 Video Component Video (YPbPr), VGA, HDMI, VGA, USB, Input signal TV (optional) Audio Stereo Audio 2W x 2 Speaker (optional) Output signal Aperture Lens Focus 198mm 200W Lamp Color temperature...
