Inhaltszusammenfassung für Chal-Tec electronic.star 10005014

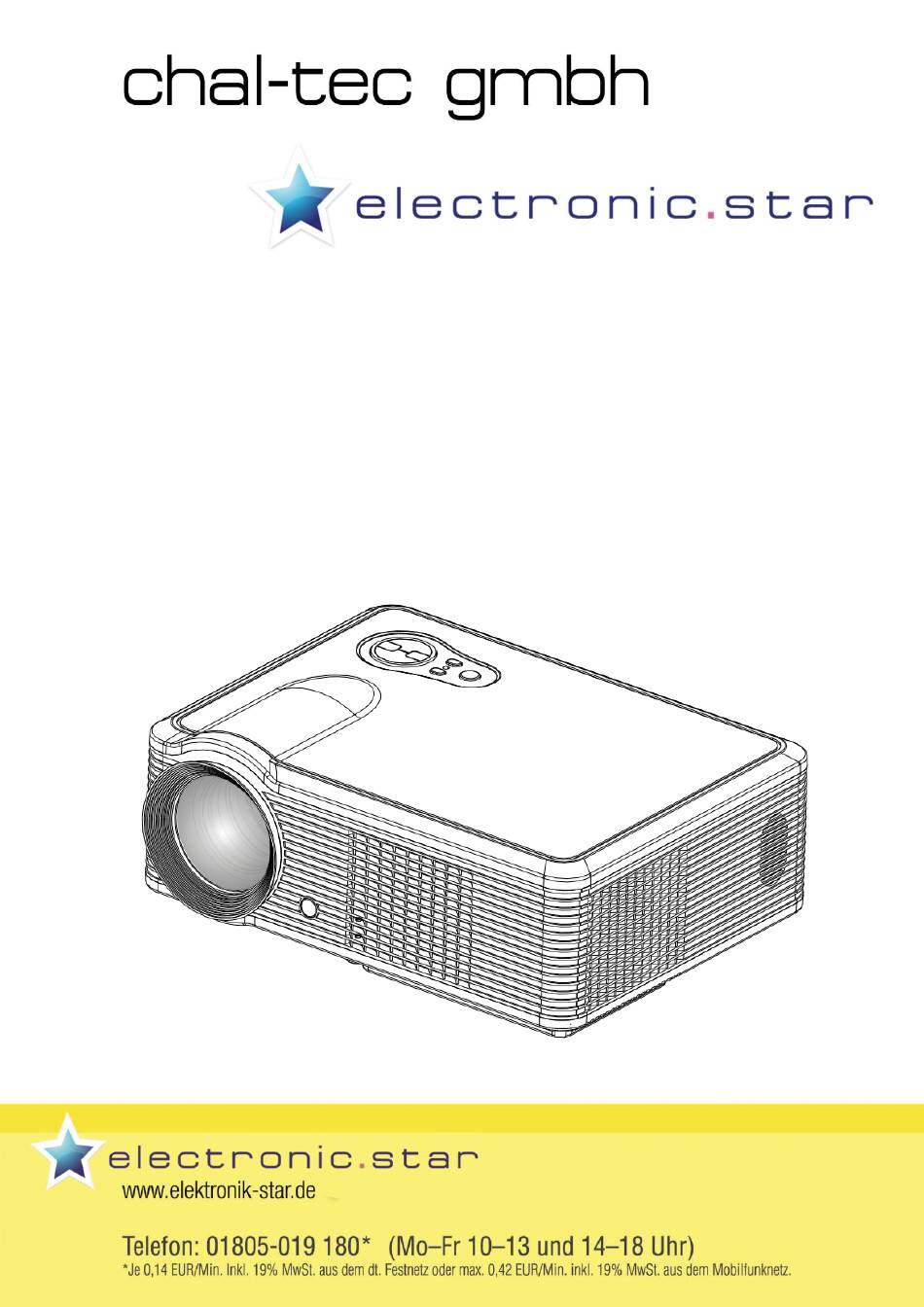

- Seite 1 Beamer LED-Projektor 10005014...
- Seite 2 Sehr geehrter Kunde, zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren. Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um möglichen technischen Schäden vorzubeugen. Hinweise Warnung: Schauen Sie nie direkt in die Projektor-Linse. Durch die sehr helle Lampe können Ihre Augen dauerhaft geschädigt werden.
- Seite 3 Standard-Einstellung (Vorderprojektion) Nutzen Sie folgende Tabelle, um Bildgröße und Entfernung einzustellen: Bildschirmgröße 16:9 60“ 2.3 m 2.5 m 72“ 2.68 m 2.88 m 100“ 3.6 m 3.9 m Die Daten haben einen Fehler von 3%. Das Bild kann verzerrt dargestellt werden, wenn der Abstand 2 m unter- bzw.
- Seite 4 Geräteübersicht 1. Fokussier-Linse 8. Belüftungsöffnung (Auslass) 2. IR-Empfänger 9. Lautsprecher 3. Höhenverstellbarer Fuß 10. Höhenverstellbarer Fuß 4. Belüftungsöffnung (Einlass) 11. Befestigungsloch 5. Anschlüsse 12. Typenschild 6. Ein-/Ausschalter 13. Belüftungsöffnung (Auslass) 7. Trapezkorrektur (Keystone) Anschlüsse am Gerät Name Beschreibung Y/Pb/Pr Video-Component-Eingang Video AV-Eingang L out, R out...
- Seite 5 Fernbedienung 16:9/4:3 - Umschalttaste Stummschaltung an/aus Ein-/Ausschalter Bildeinstellungen zurücksetzen. H.Flip Bild links/rechts rotieren Helligkeit, Farbe und V.Flip Bild oben/unten rotieren persönliche Einstellung ändern. Unter USB ohne Funktion Menü aufrufen Quelle wählen AV/PC/YPbPr/HDMI/DMP OK - Bestätigen Richtungstasten DVB-Taste (digitaler TV-Empfang) Multimedia-Wiedergabe: Wiedergabe/Pause, Vor/Zurück Nummerntaste (TV-Kanal wählen)
- Seite 6 Vor dem Gebrauch Bauen Sie den Beamer wie oben beschrieben auf und schließen Sie alle Eingangsquelle an. Inbetriebnahme 1. Legen Sie 2 AAA-Batterien in die Fernbedienung ein. 2. Schalten Sie das Gerät ein. Die Status-LED blinkt. 3.
-
Seite 7: Menüeinstellungen
Trapezkorrektur (Keystone) Falls Ihr Bild eine Keystone-Verzerrung hat, beheben Sie diese mit den Keystone-Einstellungen. Ist der Projektor nicht eben ausgerichtet, kann sich das Bild auch trapezförmig verzerrt sein. Dann müssen Sie den Projektor neu ausrichten. Außerdem kann der Rand des Bildes nicht fokussiert sein. Sollte die Trapezkorrektur nicht erfolgreich sein, muss reduzieren Sie den vertikalen Abstand zum Bildschirm. -
Seite 8: Fehlerbehebung
Bildmenü Bildmenü Bildmodus Standard/Weich/Benutzerdefiniert/Dynamisch Farbtemperatur Standard/Warm/Kalt Seitenverhältnis 4:3/16:9/Zoom1/Zoom2 Rauschreduzierung Aus/Leicht/Mittel/Stark Horizontal drehen Ein/Aus Vertikal drehen Ein/Aus Tonmenü Tonmenü Tonmodus Musik/Film/Sport/Benutzerdefiniert/Standard Balance -50~50 Autom. Lautstärke Ein/Aus Surroundeffekt Ein/Aus (120/500/1.5K/5K/10K) Hz 50 Uhrzeitmenü Uhrzeitmenü Uhrzeit Datum--/Monat--/Jahr--/Stunde--/Minute-- Aus-Zeit Aus/einmal/täglich/Montag~Freitag Ein-Zeit Aus/einmal/täglich/Montag~Freitag Einschlaffunktion Aus/10 Min./ 20 Min./ 30 Min./ 60 Min./ 90 Min. Sonstige Einstellungen Sonstige Einstellungen OSD Sprache... - Seite 9 Datenblatt Modell 5“ TFT Native Auflösung 800 x 600 Unterstützte Auflösung 720p. 1080p Eingangssignal Video Component Video (YPbPr), S-Video, HDMI, VGA Audio Stereo Ausgangssignal Lautsprecher 5W x 2 Linse Blende Fokus 185mm Lampe Modell Leistung 100W Lebensdauer 20000 Std. Bild Größe 60-100“...
-
Seite 10: Hinweise Zur Batterieentsorgung
SICHERHEITSHINWEISE UND GEWÄHRLEISTUNG Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Produktes vertraut zu machen. Bewahren Sie diese Anleitung daher stets gut auf, damit Sie jederzeit darauf zugreifen können. Sie erhalten bei Kauf dieses Produktes zwei Jahre Gewährleistung auf Defekt bei sachgemäßem Gebrauch. -
Seite 11: Installation
Tips Warning: Do not stare directly into the light of the lens. It is very bright lamp. It can cause damage to your eyes Warning: To avoid electrical shock, please do not place the projector under moist conditions. Warning: When turning of the projector, the fans will continue to run for 90 seconds. Before unplugging the power cable, please be sure the fans have stopped in order to avoid damage to the projector lamp. - Seite 12 Standard setting (Front projection) Please refer to the following sheet, adjust your picture size and distance (from the lens to screen): Screen size 16:9 60“ 2.3 m 2.5 m 72“ 2.68 m 2.88 m 100“ 3.6 m 3.9 m The data maybe have 3% error, due to the image size according to the distance between projector and screen if the distance is less than 2 meters or over 5 meters, the image may be distorted.
-
Seite 13: Input Terminals
Machine instruction 1. Focus lens 8. Hot winds output ventilation 2. IR receiver 9. Speaker 3. High-feet adjustment 10. High-feet adjustment 4. Cool winds input ventilation 11. Projector mount hole 5. Input terminals 12. Label 6. Power switch 13. Hot winds output ventilation 7. - Seite 14 Remote control instruction 16:9/4:3 switch key Mute on/off Power on/off Image effect reset key H.Flip image left/right rotate Set brightness, soft color or V.Flip image up/down rotate personality quickly in turn Under USB mode is no useful. Open or switch parameter menu Select the source AV/PC/YPbPr/HDMI/DMP OK key confirmation function...
-
Seite 15: Image Adjustment
Open/close If the projector is the new one, please read “projector install” chapter, placed the projector, connect the powerwire and the signalwire, he operation as follow: Open operation 1. Before use the remoter. Put in two 2 AAA batteries. ... -
Seite 16: Menu Setting
Keystone correction If a projected picture has keystone distortion, correct image with Keystone adjustment. The image becomes trapezoid shape when the screen or project is not level. Please reposition the projector to improve its angle to the screen. However, the circumference of the image may not be focused. If not able to use keystone correction function to correct the trapezoid distortion, please reduce oft he projector of the projector to centre the screen vertically. -
Seite 17: Troubleshooting
Picture menu Picture menu Picture mode Standard/soft/user/Dynamic Color temperature Standard/warm/cool Aspect ratio 4:3 or 16:9/zoom1/zoom2 Noise reduction Off/low/middle/high Flip horizon On/off Flip vertical On/off Sound menu Sound menu Sound mode Music/movie/sport/user/standard Balance -50~50 Auto volume On/off Surround sound On/off (120/500/1.5K/5K/10K) Hz 50 Time menu Time menu Clock... -
Seite 18: Specification
Specification model 5“ TFT native resolution 800 x 600 support resolution 720p. 1080p Input signal video Component Video (YPbPr), S-Video, HDMI, VGA audio Stereo Output signal speaker 5W x 2 Lens aperture focus 185mm Lamp model power 100W Life 20000 Std. Image size 60-100“...
