4. Elektroanschluss / Electric Supply
Vor Arbeitsbeginn Netzspannung trennen!
Switch mains off before starting to work!

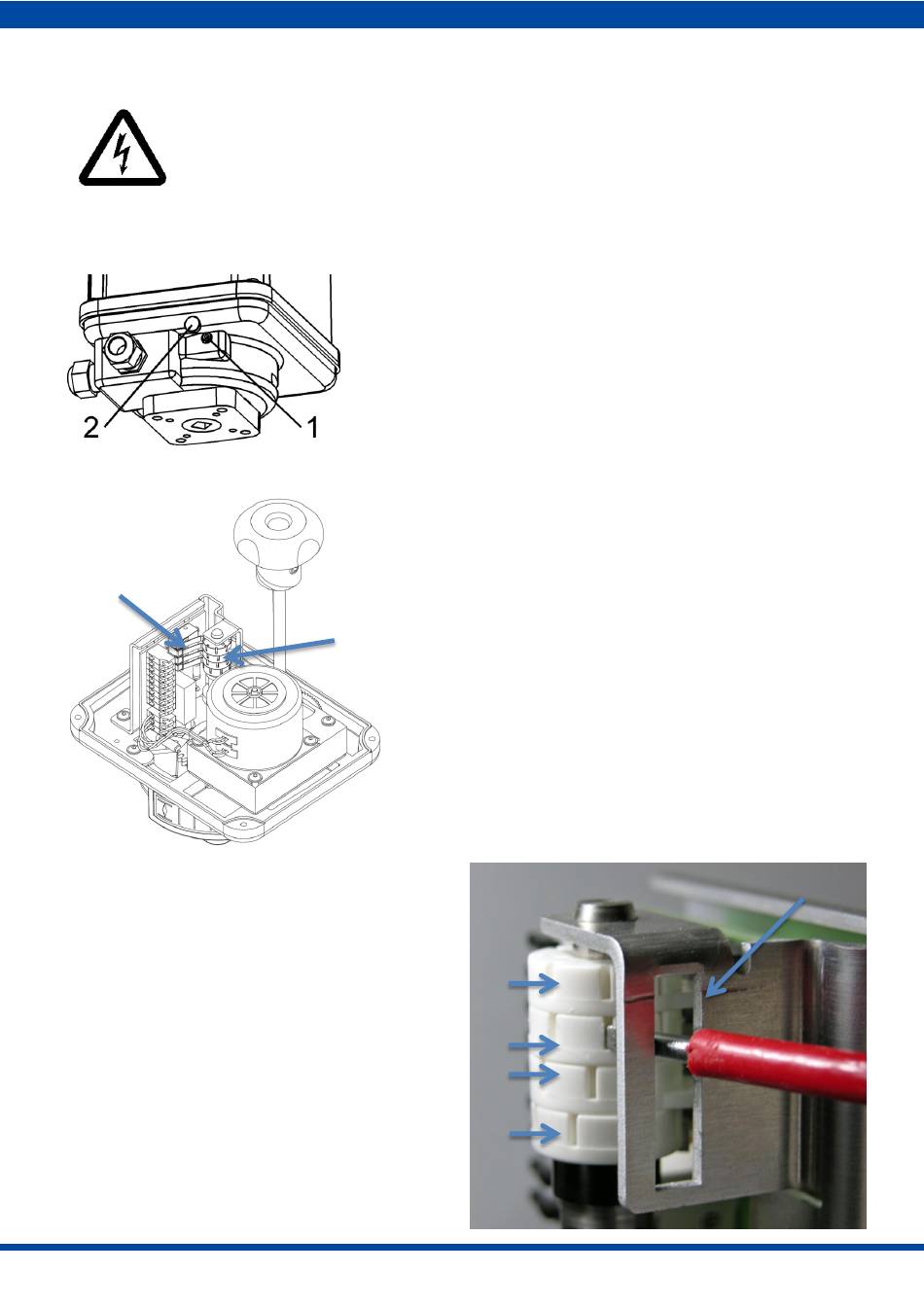

5. Einstellung der mechanischen Endlage/Adjustment of mechanical stop
6. Einstellung der Endschalter / Adjustment of Limit Switches
①- ④
Schaltnocke für... / Switching cam for...
① ...S3 Wegschalter AUF/
...S3 Position Switch OPEN
② ....S4 Wegschalter ZU/
...S4 Position Switch CLOSE
③ ...S2 Endschalter AUF/
...S2 End Switch OPEN
④ ...S1 Endschalter ZU/
...S1 End Switch CLOSE
⑤ Steg als Gegenlager für Schraubendreher/
Supporting bridge for screwdriver
1 = Einstellschraube ZU / Adjusting screw CLOSE
2 = Schutzkappe / Protecting cap
ACHTUNG: Die Endschalter müssen auf jeden Fall
auf die Armatur eingestellt werden!
②
CAUTION: The limit switches have to be adjusted to
the valve mandatorily!
① Wegschalter und Endschalter/
Position Switches and End Switches
② Schaltnocken / Switching cams
①
②
③
④
Schaltplan in der Haube!
Wiring diagram in the cover!
⑤
3
