4 İşletime alma
4.1

Kurulum

Kurulumu yapmak için sağlam ve sarsılmayan bir zemin seçiniz.
4.2 Pedallı anahtar bağlantısı
• Kumlama odası içinde bulunan pedallı anahtarı çıkarınız.
• Hortumun (25) „A" işaretli ucunu kumlama cihazındaki „A" ile işa-
retli hortum bağlantısının (18) içine dayanıncaya kadar sokunuz.
• Hortumun (25) „B" işaretli ucunu kumlama cihazındaki „B" ile işa-
retli hortum bağlantısının (19) içine dayanıncaya kadar sokunuz.
Hortumları sokarken oluşan hafif direncin yenilmesi gerekmektedir.
4.3 Basınçlı hava bağlantısı
• Basınçlı hava hortumunu (26) basınçlı hortum bağlantısı (15) içi-
ne dayanıncaya kadar sokunuz. Bu esnada oluşan hafif direncin
yenilmesi gerekmektedir.
• Basınçlı hava şebekesine bağlamak için uygun hortum kavrama
elemanını ürün ekindeki set içinden seçiniz ve hortumun ucuna
takınız.
• Basınçlı hava devresine bağlantıyı yapınız.
• Bağlantı basıncının gerekli değer aralığı (bakınız Teknik veriler)
içinde bulunup bulunmadığını kontrol ediniz. Bildirim manometre
üzerinde görülür (8, Resim 1).
Bakım ünitesi üzerinde bulunan basınç regülatörünü (7) hiç
bir zaman çalıştırmayınız. Bu regülatör fabrikada maksimum
6 bar basınç değerine ayarlanmıştır ve sıkıştırma valfinin en
uygun bir şekilde çalışmasını sağlamak için sabitlenmiştir.
4.4 Elektrik bağlantısı
Tip etiketi üzerindeki gerilim bilgisi ile elektrik şebekesi gerili-
min uyumlu olduğundan emin olunuz.
• Şebeke kablosunu (27) cihazın fişine (2) sokunuz.
• Elektrik şebekesi fişini takınız.
4.5 Emiş düzeneğine bağlantı
• Emiş düzeneğinin emiş hortumu emiş borusunun (21) üzerine
takınız.
• Açma otomatiği ile yapılan emiş işlemleri esnasında:
Kumlama cihazının elektrik şebekesi fişini emiş düzeneğinin
prizine sokunuz.
- 7 -
18
19
25

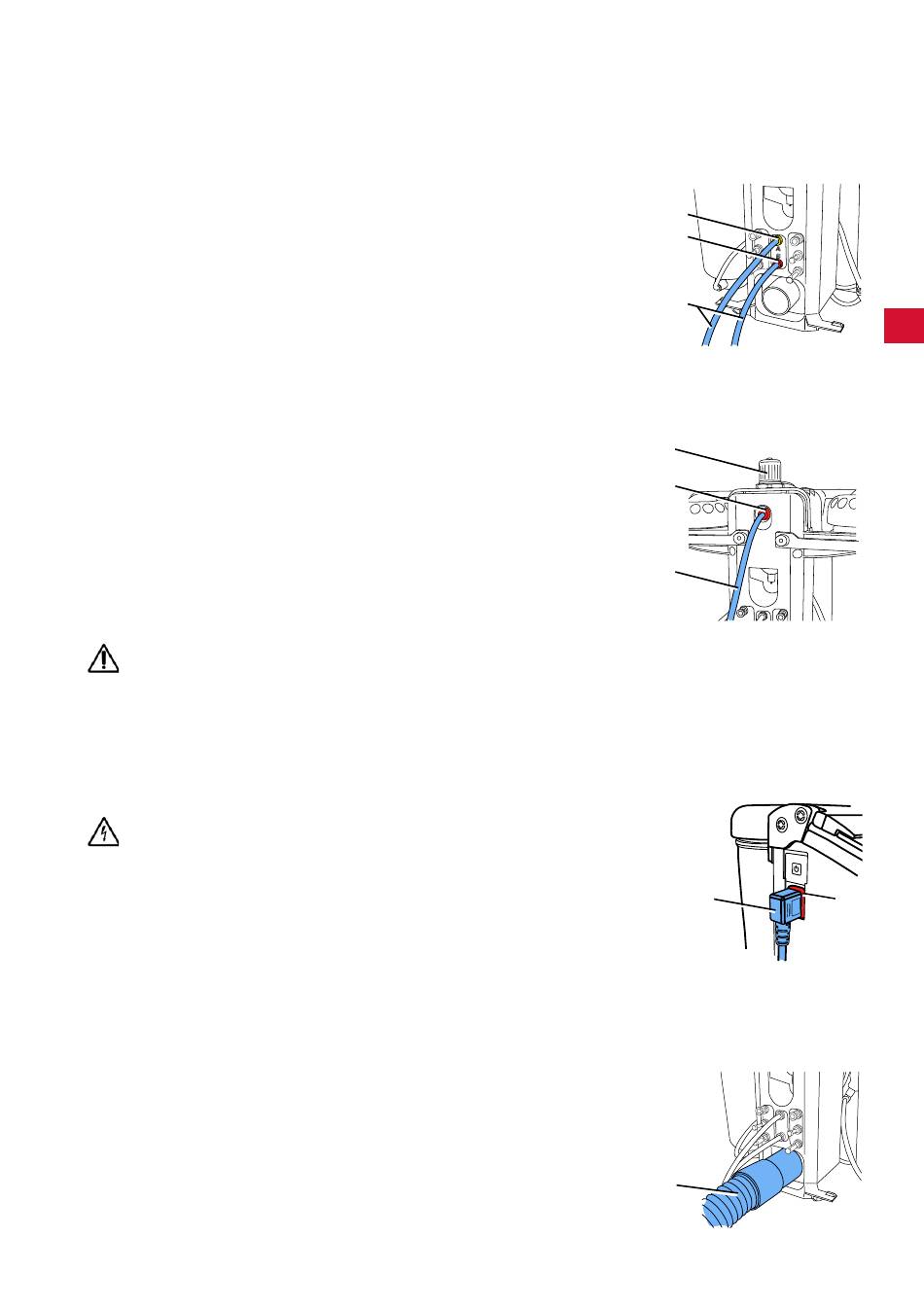

Resim 2
7
15
26
Resim 3
27
Resim 4
21
Resim 5
